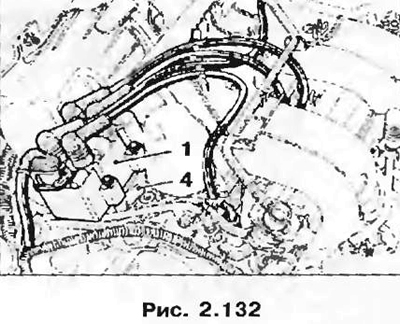

- комп'ютер упорскування (силовий каскад модуля запалювання вбудований у комп'ютер);
- дві котушки запалення з двома висновками (об'єднані у єдиний блок);
- чотири свічки запалювання;
- конденсатор фільтра перешкододавлення 4.
Принцип роботи
Комп'ютер упорскування на підставі інформації, отриманої від датчиків, але в основному в залежності від частоти обертання колінчастого валу та навантаження двигуна, визначає:
- величину кута випередження та, відповідно, момент запалення;
- знаходження поршнів циліндрів у верхній мертвій точці і, відповідно, котушку запалювання, яку посилає низьковольтний імпульс.
Імпульс викликає іскровий розряд на свічках запалювання у двох циліндрах, поршні яких перебувають у ВМТ, перериваючи контакт із масою відповідної котушки запалення.
У системі є дві котушки запалювання. Це котушки запалення із двома висновками (об'єднані в єдиний блок). Вони управляються окремо комп'ютером упорскування і видають дві іскри одночасно. Обидві котушки з'єднані з конденсатором фільтра завада перешкод.
Електричний роз'єм

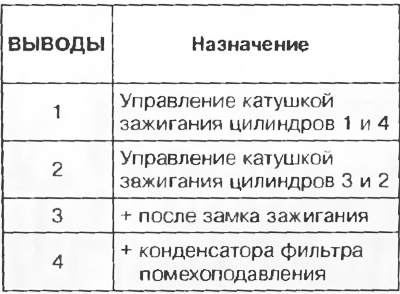

Таблиця 2.14

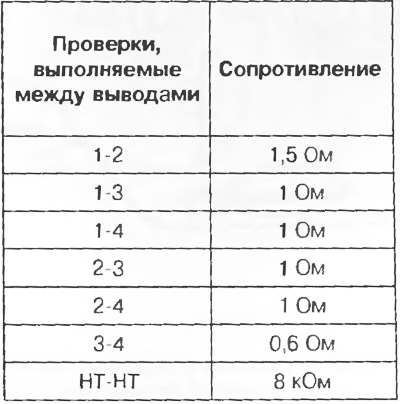

Таблиця 2.15
Свічки запалювання

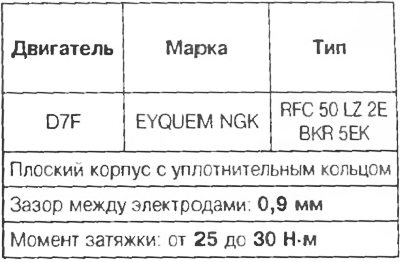

Таблиця 2.16
 |  |

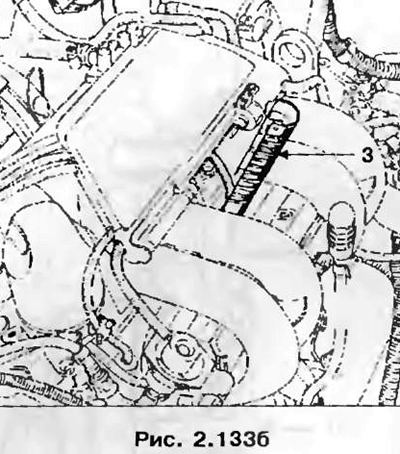

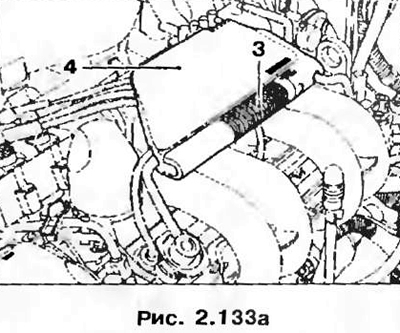

Для від'єднання проводів свічок використовуйте пристрій 3, вбудований у пластмасову захисну кришку 4 на головці блоку.
Примітка. Для зняття свічок використовуйте пристрій із набору Еle. 1382.
