Ще ви е необходима кръстата отвертка.
1. Предварително проверете и, ако е необходимо, регулирайте налягането на въздуха в гумите до правилното ниво.
2. Разположете колата перпендикулярно на гладка стена (например в гаража), на разстояние 3 м поставете допълнителен товар от 75 кг на седалката на водача. Маркирайте екрана на стената, както е показано на фиг. 10.5. Надлъжната равнина на симетрия на автомобила трябва да минава по линия 0 на екрана. Разклатете колата странично, за да позволите на пружините на окачването да се самоподравнят.
3. Измерете разстоянието от центъра на фаровете до пода на вашия автомобил. Това ще бъде разстоянието h на екрана.
4. Инсталирайте регулатора на обхвата на фаровете (ако е инсталиран) на арматурното табло до позиция, съответстваща на натоварването на автомобила с един водач.
5. Включете късите светлини.
6. Препоръчително е да регулирате посоката на светлинното петно за всеки фар поотделно. Покрийте втория фар с непрозрачен материал по време на настройката.

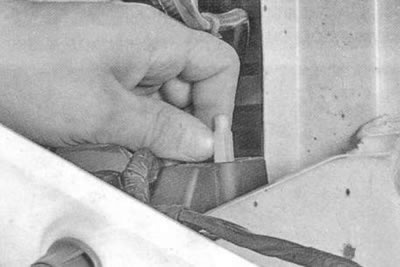

7. Отворете капака и чрез завъртане на регулиращия винт регулирайте хоризонталната позиция на светлинното петно върху екрана за всеки фар (на снимката батерията е свалена за по-голяма яснота)...

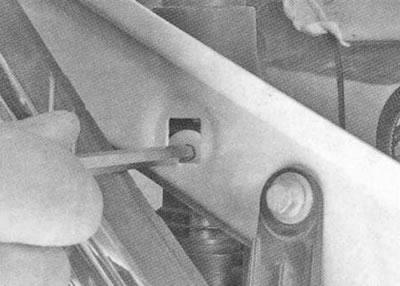

8. ...и вертикално, ако разположението на светлинните петна не съответства на картината.
9. Фаровете се считат за регулирани, когато горните граници на левите части на светлинните петна съвпадат с линия 4 (виж фиг. 10.5), и вертикални линии 1 и 2 преминават през точки Е1 и Е2 на пресичане на хоризонтални и наклонени участъци от светлинни петна.

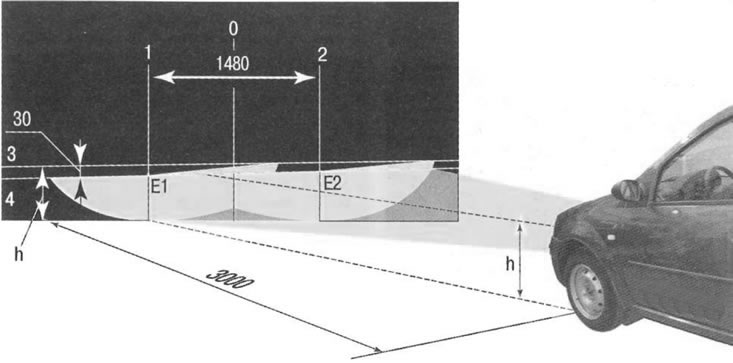

Фиг. 10.5. Регулиране на фаровете
