Электродвигатель очистителя переднего стекла расположен в коробке обтекателя под ветровым стеклом. Электродвигатель очистителя заднего стекла находится в полости задней двери. Для проверки электродвигателя необходимо демонтировать соответствующие детали для доступа к электродвигателю.
Обозначение клемм
Обозначение клемм электродвигателей очистителей стекол нормировано.
Электродвигатель очистителя переднего стекла:
- На клемму А1 подается напряжение для первой скорости стеклоочистителя.
- На клемму А2 подается положительный потенциал (+) для установки стеклоочистителя в исходное (конечное) положение. Напряжение поступает на скользящий контакт (щетку) двигателя до тех пор, пока он не остановится после подачи соответствующей «команды» водителем или центральным коммутационным блоком.
- На клемму В1 подается напряжение для второй скорости стеклоочистителя (шунтирующая обмотка).
- Через клемму С1 электродвигатель затормаживается после выключения стеклоочистителя, чтобы стеклоочиститель не проскочил через положение парковки.
- Клемма С2 является «массой» (-) (см. иллюстрацию 7.0).

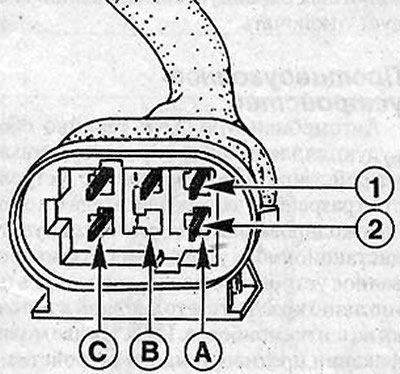

7.0 Назначение клемм электродвигателя очистителя ветрового стекла
Электродвигатель очистителя заднего стекла. Штекер питания 3-контактный:
- На клемму 1 подается положительный потенциал (+).
- Клемма 2 является «массой» (-).
- На клемму 3 подается положительный потенциал (+) для установки стеклоочистителя в исходное (конечное) положение.
Проверка электродвигателя стеклоочистителя
Смотрите оригинал на указанном ресурсе: Renaultbook.ru
Сначала выясните, что неисправно: двигатель или к нему не поступает напряжение. Для этого действуйте следующим образом:
1. Отсоедините многоконтактный штекер от электродвигателя.
2. Запитайте электродвигатель, проложив от аккумулятора 2 вспомогательных провода (+) и (-).
Один провод проложите от положительного полюса аккумулятора к клемме А1 или В1 (у электродвигателя очистителя заднего стекла к клемме 1), а второй проведите от отрицательного полюса аккумулятора к клемме С2 электродвигателя стеклоочистителя ветрового стекла(у электродвигателя очистителя заднего стекла к клемме 2).
Двигатель стеклоочистителя должен теперь работать, в зависимости от того, к какой клемме подаётся питание, со скоростью 1 или II. Если это не так, то неисправен двигатель или одна из ступеней вращения электродвигателя. Демонтируйте электродвигатель, см. соответствующую главу.
