Замена регулятора холостого хода

Регулятор холостого хода (РХХ) расположен в нижней части дроссельного узла. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу ЭБУ электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Вам потребуется ключ TORX Т20.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

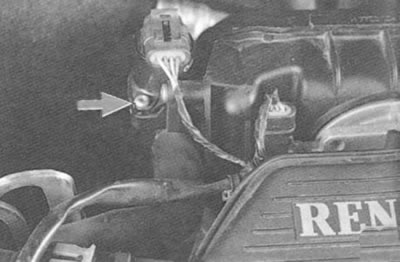

2. Отсоедините (при выключенном зажигании) колодку жгута проводов от РХХ.



3. Выверните два винта крепления РХХ к дроссельному узлу (для наглядности показано на снятом дроссельном узле).

Примечание.

Регулятор холостого хода двигателя К4М закреплен на корпусе воздушного фильтра, но процедура его замены аналогична замене регулятора на двигателях K7J и К7М.

4. Снимите РХХ...



5. ...и его уплотнительное кольцо.

Полезный совет. Поврежденное или потерявшее эластичность кольцо замените новым.

6. Установите регулятор холостого хода в порядке, обратном снятию.
