В системе применен метод поглощения паров угольным адсорбером. Адсорбер установлен в нише правого переднего колеса и соединен трубопроводами с топливным баком и впускным трактом двигателя.
На корпусе адсорбера расположен электромагнитный клапан продувки, который по сигналам блока управления двигателем переключает режимы работы системы.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана продувки. Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью адсорбера, или при отказе клапана продувки адсорбера.
Вам потребуются: ключ «на 13», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Отсоедините от клапана продувки адсорбера колодку жгута проводов...
4. ...и отводящую магистраль.
5. Отсоедините подводящую магистраль.
6. Отсоедините от штуцера адсорбера шланг вентиляции.
7. Отверните две гайки крепления кронштейна адсорбера.
8. Снимите адсорбер в сборе с кронштейном.
Полезный совет. При необходимости снять адсорбер можно и без кронштейна. Для этого...

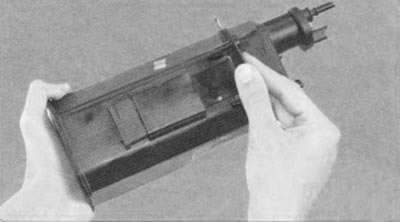

...сдвиньте адсорбер вверх (для наглядности показано на снятом адсорбере) до момента выхода резинового фиксатора из его проушины.

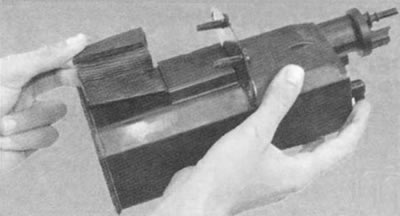

Снимите фиксатор...

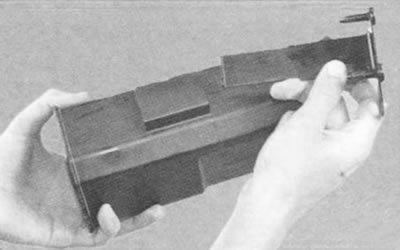

...и снимите адсорбер с кронштейна.
9. Установите детали в порядке, обратно! снятию.
