Заменить маслосъемные колпачки можно без снятия головки блока цилиндров с двигателя.
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также ключ «на 12», пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов...
...приспособление для сжатия пружин клапанов...
... и клещевой...
...или инерционный съемник маслосъемных колпачков.
У показанного съемника на другом конце есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание. Процедура замены маслосъемных колпачков показана на примере двигателей K7J и К7М. Замену маслоъемных колпачков двигателя К4М выполняют аналогично. Различие в способе установки поршня 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). На двигателе К4М два распределительных вала и отсутствует ось коромысел. Вам потребуется снять распрделительные валы (см. «Замена распределительного вала»).
2. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
Примечание. При таком положении коленчатого вала в ВМТ находятся поршни 1-го и 4-го цилиндров. Это дает возможность «рассухарить» клапаны данных цилиндров без риска уронить их в цилиндр.
Текст опубликован на веб-сайте (RenaultBook)
Полезный совет. Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на головке блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для установки поршней 1-го и 4-го цилиндров в положение ВМТ при замене маслосъемных колпачков, распределительный вал можно установить в требуемое положение, контролируя его визуально. Проворачивая коленчатый вал, распределительный вал нужно установить так, чтобы пятки коромысел привода обоих клапанов 1 -го или 4-го цилиндров опирались на затылочные части кулачков распределительного вала, а коромысла можно было переместить «покачиванием» в пределах зазора.
5. Равномерно ослабив затяжку пяти болтов крепления оси коромысел привода клапанов...
6. ...извлеките болты из отверстий головки блока и оси...
Примечание. Обратите внимание на то, что болты отличаются по форме их головок. Устанавливайте болты при обратной сборке на прежние места.

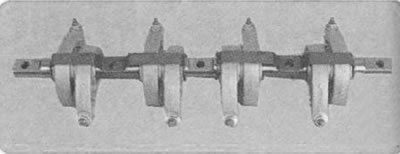

7. ...и снимите ось в сборе с коромыслами.
Примечание.
Если не предполагается замена коромысел клапанов, их оси и распределительного вала, не снимайте коромысла с оси, чтобы при сборке установить их на прежние места.
8. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления оси коромысел клапанов и зацепив приспособление за этот болт.
9. Сожмите приспособлением пружину клапана и выньте два сухаря из тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.
10. Снимите тарелку пружины...
11. ...и пружину клапана.
Примечание.
Опорную шайбу пружины клапана можно не снимать, так как она не мешает замене маслосъемного колпачка.

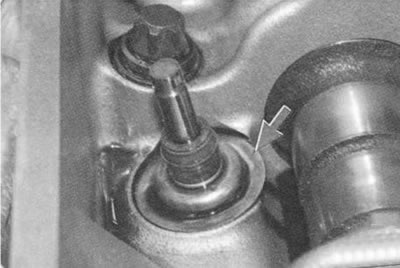

12. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите цангу инерционного съемника маслосъемных колпачков на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.
13. При отсутствии инерционного съемника колпачков снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.
Предупреждение. Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, поэтому ее кромка легко откалывается.
14. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.
15. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.
16. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовать через нее колпачок легкими ударами молотка по оправке.
Полезный совет. В качестве оправки можно использовать длинную головку из набора инструментов. Выберите головку с 12 гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.
17. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.
18. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.
Предупреждение. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
19. Аналогично замените маслосъемные колпачки второго клапана 1-го цилиндра и двух клапанов 4-го цилиндра.
20. Проверните коленчатый вал на пол-оборота, чтобы в ВМТ оказались поршни 2-го и 3-го цилиндров, и замените маслосъемные колпачки остальных клапанов.
21. После установки на двигатель оси коромысел клапанов в сборе с коромыслами проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
Примечание. Болты крепления оси коромысел затягивайте равномерно моментом 23 Н·м (2,3 кгс·м).
22. Установите все снятые детали в порядке, обратном снятию.
