1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
2. Снимите передний бампер (см. «Снятие и установка переднего бампера»).
3. Выверните два болта крепления кронштейна бачка гидроусилителя рулевого управления...
4. ...и аккуратно отведите бачок в сборе с кронштейном в сторону.
5. Снимите электровентилятор радиатора в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя»).
6. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...
7. ...и снимите шланг с патрубка радиатора.
8. Выверните левый...
9. ...и правый болты крепления радиатора системы кондиционирования к радиатору системы охлаждения двигателя.
10. Выверните болт...
11. ...и снимите левый кронштейн крепления радиатора системы охлаждения.
12. Аналогично снимите правый кронштейн.
13. Разъедините радиаторы системы охлаждения двигателя и системы кондиционирования, для чего приподнимите радиатор системы кондиционирования, выведите его проушины из держателей радиатора системы охлаждения и опустите.
Примечание. На радиаторе системы охлаждения два держателя:

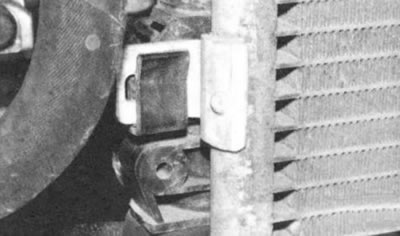

- один с левой стороны...

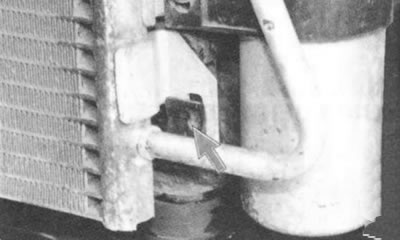

- ...и один - с правой.
14. Извлеките радиатор из моторного отсека.
Примечание.

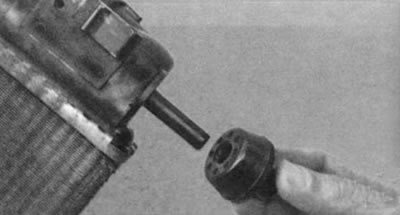

- На штифты в нижней части каждого бачка радиатора надеты резиновые подушки нижних опор. Снимите их. Сильно обжатые или затвердевшие подушки замените.
15. Осмотрите подушки верхних кронштейнов крепления радиатора. Сильно деформированные или затвердевшие подушки замените.
16. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
17. Проверьте герметичность радиатора, для чего заглушите один патрубок радиатора, а ко второму подведите воздух под давлением 0,1 МПа (1 кгс/см²), и опустите в емкость с водой не менее чем на 30 с. Нарушение герметичности радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость полностью, проверьте его последовательно со всех сторон.
18. Установите детали в порядке, обратном снятию.
Полезный совет. Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
19. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
