Контрольные размеры кузова
Приложение 7

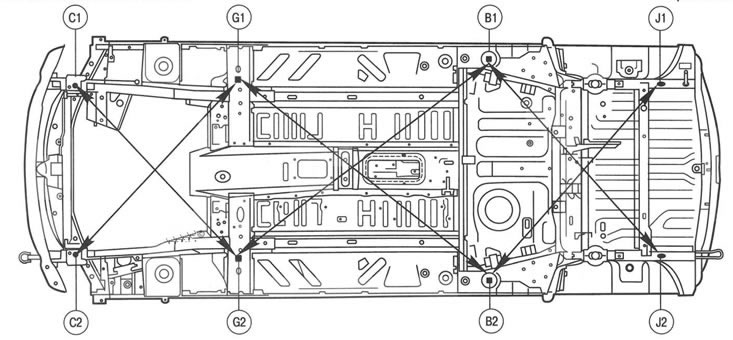

Рис. П.7.1. Контрольные размеры кузова
Примечание. При проверке геометрии кузова должны выполняться следующие условия:
- В1 -G2 = B2-G1
- G1 -C2 = G2-C1
- G2- В1 =G1 - В2
- В1 -J2 = B2-J1
Рис. П.7.1. Контрольные размеры кузова
