Вам потребуются: тестер, омметр.
1. Отсоедините от модуля зажигания наконечники высоковольтных проводов.
2. Измерьте сопротивление вторичной обмотки, подсоединив омметр к высоковольтным выводам модуля зажигания. Сопротивление вторичной обмотки должно составлять приблизительно 7,0 кОм.
3. Повторите проверку для выводов «2» и «3».
4. Если сопротивление хотя бы одной вторичной обмотки отличается от указанного значения, замените модуль зажигания.
5. Установите на место высоковольтные провода.
Примечание.

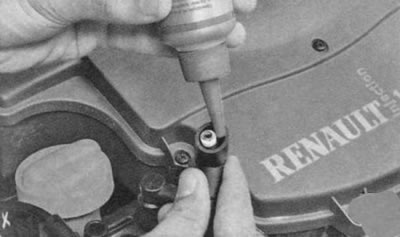

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой. Завод-изготовитель рекомендует смазку FLUORINE GREASE (№82 00 168 855 по каталогу), но можно использовать и технический вазелин.
Для снятия и установки модуля зажигания выполните следующие операции.
Вам потребуется ключ TORX Т30.
1. Отсоедините от модуля зажигания наконечники высоковольтных проводов...
2. ...и, отжав фиксатор, колодку жгута проводов.
3. Выверните три винта крепления модуля зажигания...
4. ...и снимите модуль.
5. Установите детали в порядке, обратном снятию. Момент затяжки болтов крепления модуля зажигания 15 Н·м (1,5 кгс·м).
Примечание.

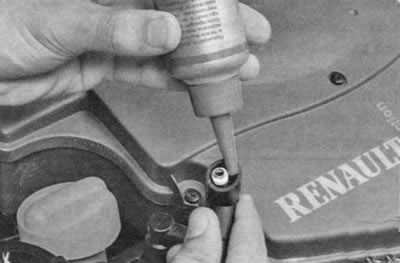

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой. Завод-изготовитель рекомендует смазку FLUORINE GREASE (№82 00 168 855 фирменного каталога), но можно использовать и технический вазелин.
