Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1), в левом торце панели приборов под пластмассовой крышкой. Цепи, защищаемые предохранителями, приведены в табл. 10.1.
Цепи, защищаемые плавкими предохранителями
Таблица 10.1.
| Номер предохранителя (см. рис. 10.1) | Номинал предохранителя, А | Защищаемая цепь |
| F1 | 20 | Очиститель ветрового стекла |
| F2 | 5 | Комбинация приборов, ЭБУ |
| F3 | 10(20*) | Выключатель фонаря стоп-сигналов, выключатель фонаря заднего хода |
| F4 | 10 | Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*) |
| F5 | 10 | Автоматическая коробка передач |
| F7 | — | Прицеп |
| F9 | 10 | Левая фара (ближний свет) |
| F10 | 10 | Правая фара (ближний свет) |
| F11 | 10 | Левая фара (дальний свет) |
| F12 | 10 | Правая фара (дальний свет) |
| F13 | 30 | Задние электростеклоподъемники |
| F14 | 30 | Передние электростеклоподъемники |
| F15 | 10 | Блок управления ABS |
| F16 | 15 | Электрообогрев передних сидений |
| F17 | 15 | Звуковой сигнал |
| F18 | 10 | Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель |
| F19 | 10(7,5*) | Габаритный свет правого борта |
| F20 | 7,5 | Выключатель заднего противотуманного фонаря |
| F21 | 5 | Электрообогрев наружных зеркал заднего вида |
| F23 | — | Место под установку охранной сигнализации |
| F24 | 5 | Усилитель рулевого управления |
| F25 | 5 | Газовое оборудование |
| F26 | 5 | Блок управления подушками безопасности и преднатяжителями ремней безопасности |
| F27 | 20 | Задний стеклоочиститель, выключатель фонаря заднего хода |
| F28 | 15 | Освещение салона |
| F29 | 15 | Общее питание |
| F30 | 20 | Блокировка открывающихся элементов кузова |
| F31 | 15 | Противотуманные фары |
| F32 | 20 | Электрообогрев заднего стекла |
| F36 | 30 | Электровентилятор системы отопления (кондиционирования) и вентиляции салона |
| F37 | 5 | Электропривод наружных зеркал заднего вида |
| F38 | 15(10*) | Автомагнитола |
| F39 | 10(30*) | Системы отопления (кондиционирования) и вентиляции салона |
* Только для автомобилей до 2009 г. выпуска.
Примечание: F6, F8, F22, F33-35 - резерв.

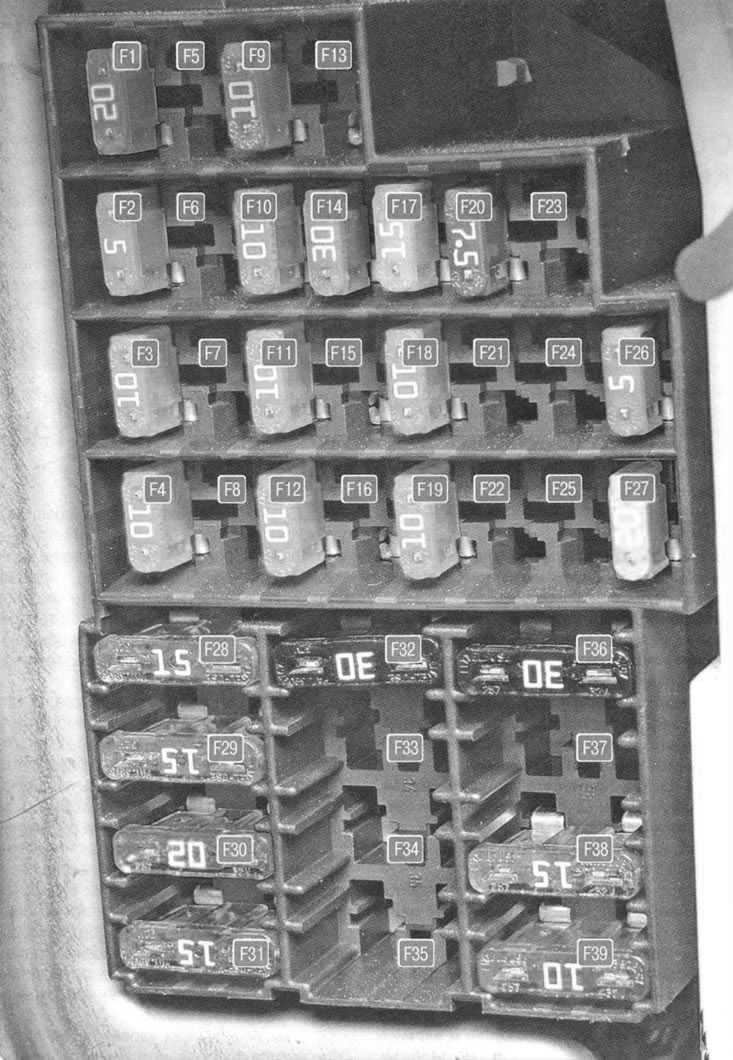

Рис. 10.1. Номера предохранителей в монтажном блоке, расположенном в салоне
Кроме того, реле и предохранители расположены в монтажном блоке в моторном отсеке (рис. 10.2).

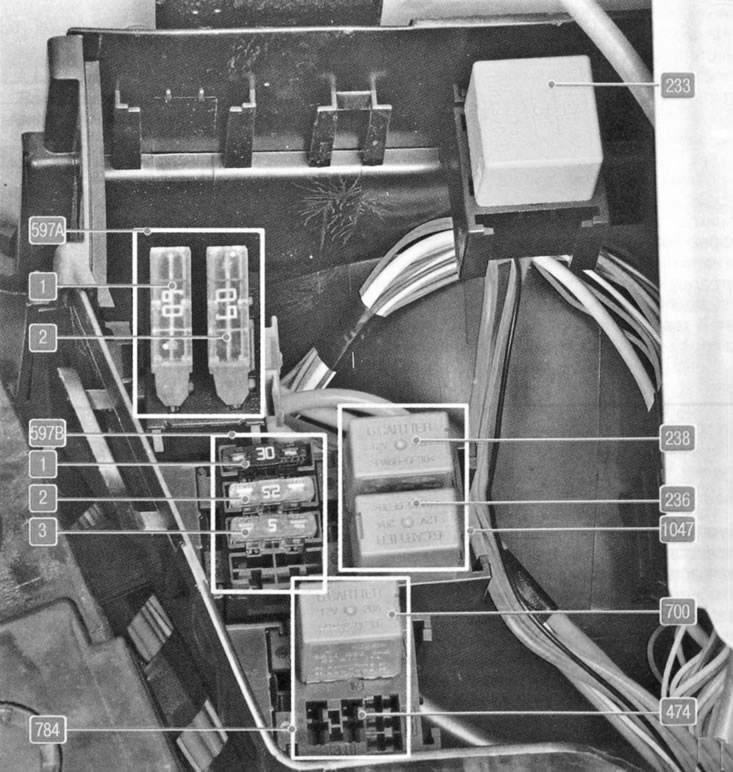

Рис. 10.2. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (двигатель K7J)
В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей.
Назначение реле и предохранителей в монтажном блоке, расположенном в моторном отсеке
Таблица 10.2.
| Блок реле/ предохранителей | Номер реле/ предохранителя (сила тока, А) | Назначение реле/ предохранителя |
| 597А | F1 (60 А) | Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения |
| F2 (60 А) | Переключатель наружного освещения, монтажный блок предохранителей салона | |
| 597В | F1 (30 А) | Питание платы реле |
| F2 (25 А) | Цепь питания реле системы впрыска | |
| F3 (5 А) | Цепь питания реле системы впрыска, электронный блок системы управления двигателем | |
| 784 | 474 (20 А) | Реле включения компрессора кондиционера |
| 700 (20 А) | Реле электровентилятора | |
| 1047 | 236 | Реле топливного насоса |
| 238 | Реле блокировки впрыска | |
| Отдельное реле | 233 | Реле вентилятора отопителя |
Следует иметь в виду, что в зависимости от комплектации автомобиля возможны различия в компоновке монтажных блоков и отсутствие некоторых цепей, указанных в таблице.
1. Для получения доступа к монтажному блоку, расположенному в салоне, снимите крышку в панели приборов.
Примечание.

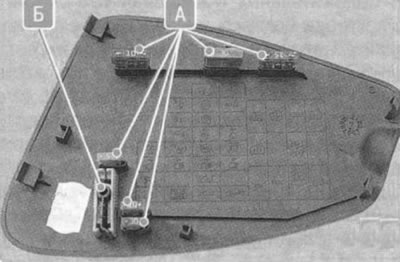

- На внутреннюю сторону крышки нанесена схема расположения предохранителей. На крышке также расположены запасные предохранители А различных номиналов и пластмассовый пинцет Б для извлечения предохранителей из монтажного блока.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на Другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель с помощью специального пинцета.

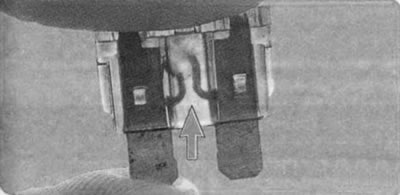

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

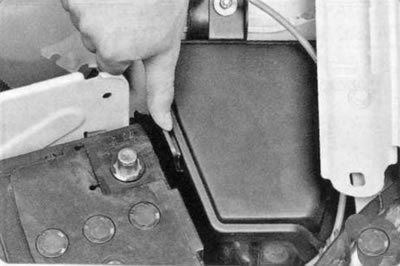

5. Для доступа к монтажному блоку автомобиля, расположенному в моторном отсеке, отожмите фиксатор...
6. ...и снимите крышку монтажного блока.
7. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.
8. Установите детали в порядке, обратном снятию.
