В балке подвески может быть установлен стабилизатор поперечной устойчивости торсионного типа.
На рычагах подвески болтами закреплены нижние концы телескопических гидравлических амортизаторов двустороннего действия (рис. 7.3). Верхние концы амортизаторов крепятся к кузову через резиновые подушки.
Каждая ступица задних колес установлена на двух конических роликовых подшипниках.
Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются. Возможен лишь контроль состояния задней подвески по этим углам.
Если измеренные углы не соответствуют контрольным значениям (см. «Проверка и регулировка углов установки колес»), проверьте состояние задней подвески.

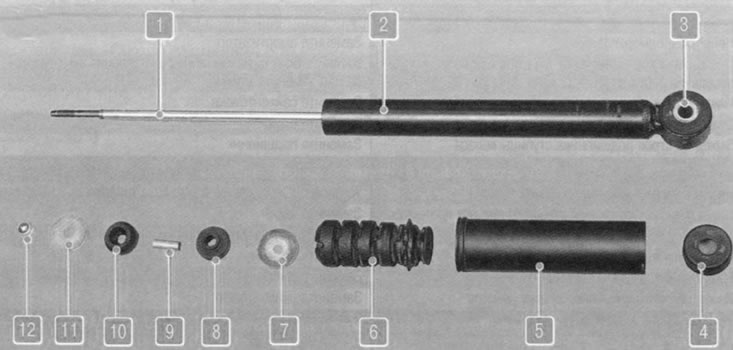

Рис. 7.3. Детали амортизатора задней подвески: 1 - шток амортизатора; 2 - рабочий цилиндр амортизатора; 3 - проушина нижнего крепления; 4 - защитный колпачок; 5 - защитный чехол; б - буфер сжатия; 7 - шайба; 8 - нижняя резиновая подушка; 9 - распорная втулка; 10 - верхняя резиновая подушка; 11 - шайба; 12 - гайка крепления штока амортизатора.
Возможные неисправности задней подвески, их причины и способы устранения
| Причина неисправности | Способ устранения |
| Шум и стук в подвеске при движении автомобиля | |
| Неисправен амортизатор | Замените амортизатор |
| Ослабление крепления амортизатора или износ втулки проушин амортизатора | Затяните болт с гайкой нижнего крепления амортизатора или замените втулки |
| Износ сайлентблоков продольных рычагов подвески | Замените сайлентблоки |
| Осадка или поломка пружины | Замените пружину |
| Выход из строя подшипника ступицы колеса | Замените подшипник |
| Увод автомобиля от прямолинейного движения | |
| Неодинаковое давление воздуха в шинах | Установите нормальное давление в шинах |
| Шины колес имеют разный износ или рисунок протектора | Замените шины |
| Нарушен угол развала | Устраните причину нарушения угла развала |
| Осадка или поломка одной из пружин | Замените пружину |
| Деформация продольных рычагов | Замените рычаги |
| Износ сайлентблоков продольных рычагов | Замените сайлентблоки |
| Повышенный или неравномерный износ протектора шин | |
| Давление воздуха в шинах не соответствует норме | Установите нормальное давление |
| Нарушены параметры установки колес | Устраните причины нарушения параметров установки колес |
| Перегрузка автомобиля | Не допускайте перегрузки автомобиля |
| Нарушение балансировки колес | Отбалансируйте колеса |
