Аудиосистема автомобиля (Renault Logan 2)

  • Главная
  • Logan
  • Логан 2 (2012-2020)
  • Электрооборудование
  • Электрические схемы (седан)
  • Аудиосистема автомобиля
0

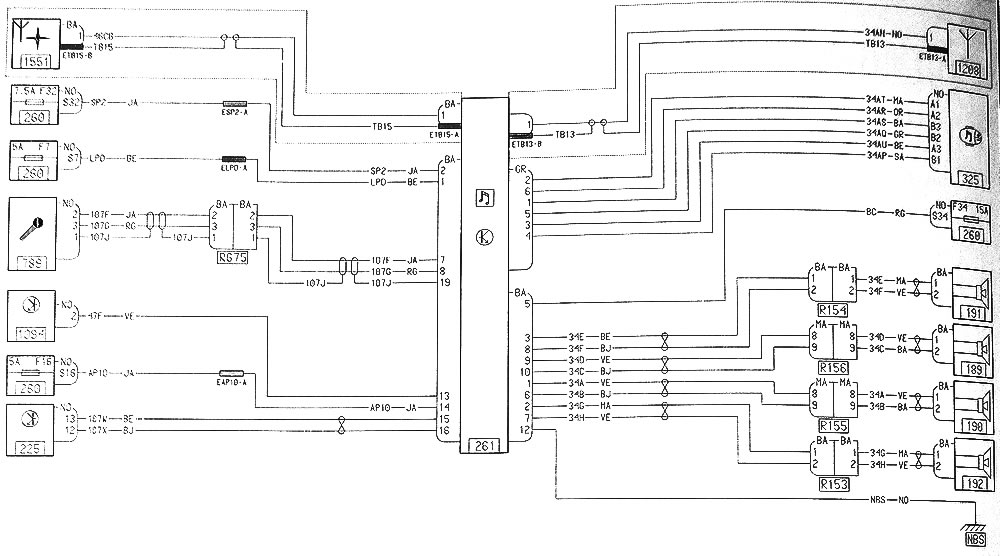

Аудиосистема автомобиля
Открыть большую картинку в новой вкладке »


Обозначение цветов проводов на схемах



BAБелый
BE Голубой
BJ Бежевый
CY Прозр./белый
GR Серый
JA Желтый
МА Коричневый
NO Черный
OR Оранжевый
RQ Красный
SA Розовый
VE Зеленый
VIФиолетовый


Информация расположена на веб-сайте [www.Renaultbook.ru]
