Оглавление: Версия А 🠛 Версия В 🠛
Версия А
Примечание:
: заменять деталь новой после каждого снятия. 0: соблюдать последовательность затяжки.
:соблюдать последовательность затяжки.

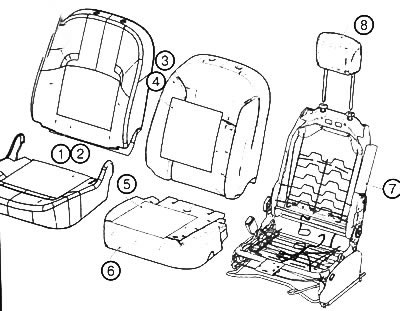

1. Обшивка спинки переднего сиденья. 2. Обшивка подушки переднего сиденья. 3. Наполнитель спинки переднего сиденья. 4. Панель подогрева спинки переднего сиденья. 5. Панель подогрева подушки переднего сиденья. 6. Наполнитель подушки переднего сиденья. 7. Рама переднего сиденья. 8. Подголовник переднего сиденья.

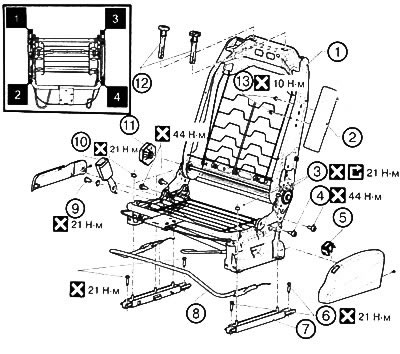

1. Рама спинки переднего сиденья. 2. Модуль боковой подушки безопасности. 3. Гайки крепления основания сиденья к салазкам. 4. Болты соединения рам спинки и основания сиденья. 5. Выключатель подогрева сиденья. 6. Болты крепления переднего сиденья к кузову. 7. Салазки переднего сиденья. 8. Рычаг продольной регулировки сиденья. 9. Болт крепления скобы ремня безопасности переднего сиденья. 10. Скоба ремня безопасности переднего сиденья. 11. Регулятор наклона спинки сиденья. 12. Направляющие подголовника переднего сиденья. 13. Гайка крепления модуля боковой подушки безопасности.
Версия В
Примечание:
: заменять деталь новой после каждого снятия.
: необходимо использовать специальный инструмент/приспособление.
: соблюдать последовательность затяжки.

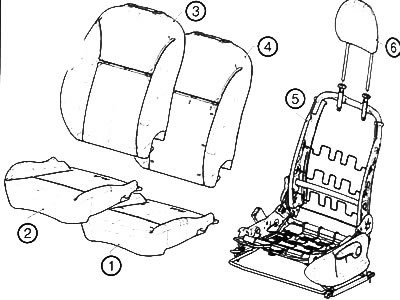

1. Наполнитель подушки переднего сиденья. 2. Обшивка подушки переднего сиденья. 3. Обшивка спинки переднего сиденья. 4. Наполнитель спинки переднего сиденья. 5. Рама переднего сиденья. 6. Подголовник переднего сиденья.

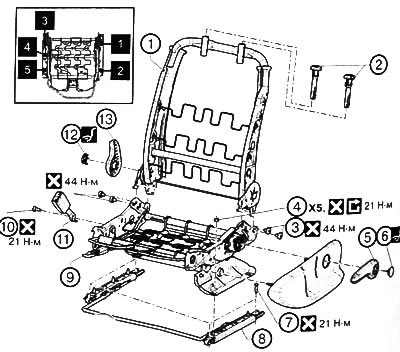

1. Рама спинки переднего сиденья. 2. Направляющие подголовника переднего сиденья 3. Болты соединения рам спинки и основания сиденья. 4. Гайки крепления основания сиденья к салазкам. 5. Рычаг регулировки высоты сиденья. 6. Облицовка рычага регулировки высоты сиденья (Саr. 1363). 7. Болты крепления переднего сиденья к кузову. 8. Салазки переднего сиденья 9. Рама основания переднего сиденья. 10. Болт крепления скобы ремня безопасности переднего сиденья. 11. Скоба ремня безопасности переднего сиденья. 12. Облицовка рычага регулировки наклона спинки сиденья (Саr. 1363) 13. Рычаг регулировки наклона спинки сиденья.
