Примечание: При установке поддона потребуется паста САF 4/60 ТНIХО и подходящий герметик, которым покрываются концы цилиндрических штифтов, соединяющих приводной вал с коробкой передач.
Снятие
1. Отсоедините от аккумулятора отрицательный и положительный провода (начинайте с отрицательного).
2. Слейте моторное масло как описано в Разделе 1. Установите и зажмите сливную пробку, используя новую шайбу.
3. Поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите правое переднее колесо.
4. Снимите пластиковую крышку изнутри арки колеса, чтобы получить доступ к двигателю.
(Текст предоставлен онлайн-ресурсом RENAULTBOOK)
5. Снимите капот как описано в Разделе 11.
6. Снимите сборку воздушного фильтра, руководствуясь соответствующей Частью Раздела 4.
7. Открутите и снимите короткую тягу, связывающую подмоторную раму с панелью правого крыла.
8. Работая под автомобилем, ослабьте (но не снимайте) задний болт монтажной связи подвеса двигателя. Открутите и снимите передний болт, и отклоните связь вниз.
9. Снимите отводящую выхлопную трубу и теплоизоляционный щиток.
10. Работая на правом приводном вале, с помощью подходящего пробойника выбейте цилиндрические штифты.
11. Ослабьте (но не снимайте) нижний болт, крепящий правый поворотный кулак к основанию стойки подвески. Открутите и снимите верхний болт, затем наклоните поворотный кулак и отсоедините приводной вал от дифференциала коробки передач. Отведите приводной вал в сторону.
12. Открутите болты, крепящие поддон к блоку цилиндров, но оставьте два наживленными (см. иллюстрацию).

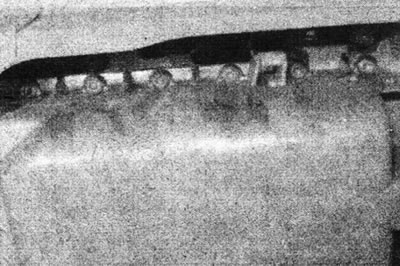

14.12. Болты крепления передней части поддона (вид из-под автомобиля) - двигатель F7P (с 16 клапанами).
13. Открутите гайки, и снимите четыре шпильки, соединяющие поддон с коробкой передач.
14. Отметьте положение шпильки правого подвеса двигателя относительно верхнего кронштейна, затем открутите гайку. Подсоедините лебедку к монтажным проушинам двигателя, и поднимите двигатель насколько возможно, не деформируя левый подвес.
15. Открутите полностью два оставшихся болта, затем отделите поддон от картера, ударяя по нему ладонью. Опустите поддон и извлеките из-под автомобиля.
Установка
16. Очистите все следы прокладки или герметика с совмещающихся поверхностей поддона и картера.
17. Нанесите полоску пасты САF 4/60 ТНIХО на совмещающиеся поверхности поддона (см. иллюстрацию).

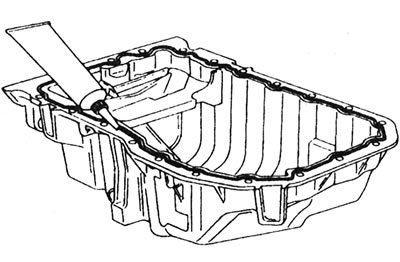

14.17. Нанесите полоску герметика на совмещающиеся поверхности поддона - двигатель F7P (с 16 клапанами).
18. Важно правильно разместить поддон с первого раза, и не перемещать его после того, как паста коснулась картера. В качестве направляющихможно использовать длинные болты или штыри.
19. Чтобы предотвратить вытекание масла из масляного насоса и картера, вытрите эти области перед установкой поддона.
20. Поднимите поддон в рабочее положение, вставьте два диагонально противоположных болт и зажмите их руками.
21. Вставьте и зажмите четыре шпильки, соединяющие поддон с коробкой передач.
22. Вставьте оставшиеся болты поддона, и зажмите их постепенно усилием затяжки, регламентированным Спецификациями.
23. Установите четыре гайки на шпильки, и зажмите их усилием затяжки, регламентированным Спецификациями.
24. Опустите двигатель на стойку правого подвеса, и закрутите гайку. Убедитесь, что гайка находится в том же самом положении, которое занимала до снятия, затем зажмите ее усилием затяжки, регламентированным Спецификациями.
25. Подсоедините правый приводной вал к дифференциалу коробки передач, и закрепите его новыми цилиндрическими штифтами. Нанесите герметик на каждый штифт.
26. Установите верхний болт, крепящий правый поворотный кулак к основанию стойки подвески, затем зажмите оба болта усилием затяжки, регламентированным Спецификациями (см. Раздел 10).
27. Установите отводящую выхлопную трубу и теплоизоляционный щиток.
28. Подсоедините связь заднего подвеса двигателя, и зажмите болты усилием затяжки, регламентированным Спецификациями.
29. Установите тягу на подмоторной раме, и зажмите болты.
30. Установите сборку воздушного фильтра.
31. Установите капот как описано в Разделе 11.
32. Установите пластиковую крышку внутрь арки правого колеса.
33. Установите колесо и опустите автомобиль на землю.
34. Заполните двигатель маслом как описано в Разделе 1.
35. Подключите аккумулятор.
