Двигатели с промежуточным валом
Снятие
1. Снимите поддон как описано в Главе 10.
2. Открутите четыре болта крепления насоса, и отделите насос от блока цилиндров и ведущей шестерни (см. иллюстрацию).
11.2. Снятие масляного насоса.
3. Если необходимо, открутите два болта крепления, и снимите крышку ведущей шестерни масляного насоса и кольцевое уплотнение с задней части блока цилиндров. Достаньте ведущую шестерню из блока. Выбросьте кольцевое уплотнение.
Осмотр
4. Открутите болты крепления, и снимите крышку насоса. Достаньте промежуточную шестерню и ведущую шестерню/вал. Отметьте промежуточную шестерню так, чтобы ее можно было установить в том же самом положении.
5. Извлеките крепежную скобу, и снимите опорную чашку, пружину, опору пружины и плунжер редукционного масляного клапана.
6. Очистите компоненты, внимательно осмотрите их состояние. Замените сборку насоса, если имеется чрезмерный износ (в продаже запасных частей нет).
7. Если компоненты кажутся пригодными к эксплуатации, измерьте зазор между корпусом насоса и шестернями с помощью щупов. Также измерьте осевой зазор шестерен, и проверьте плоскостность торцевой крышки (см. иллюстрации).

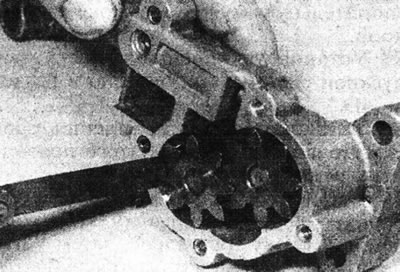

11.7а. Измерение зазора между шестерней и корпусом масляного насоса.

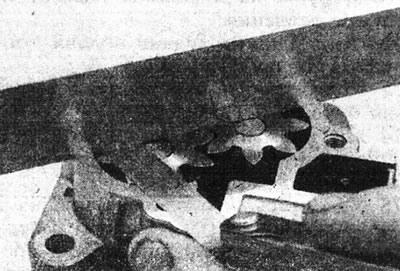

11.7b. Измерение осевого зазора шестерни масляного насоса.

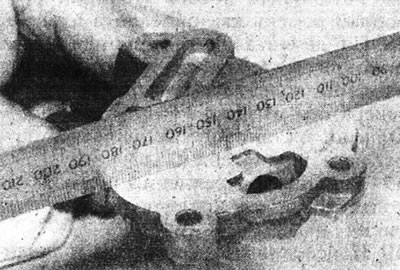

11.7с. Проверка плоскостности крышки масляного насоса.
Если зазоры превышают указанные в Спецификациях допустимые отклонения, насос должен быть заменен.
8. Если состояние насоса удовлетворительно, соберите компоненты в обратной разборке последовательности. Заполните насос маслом, затем установите крышку, и надежно зажмите болты.
Установка
9. Где необходимо, установите ведущую шестерню насоса в блоку цилиндров, правильно сцепив ее с промежуточным валом. Установите крышку ведущей шестерни, используя новое кольцевое уплотнение, и надежно зажмите болты крепления.
10. Оботрите совмещающиеся поверхности масляного насоса и блока цилиндров.
11. Проверьте, чтобы установочный штырь находился в масляном насосе, затем разместите насос в рабочее положение. Сцепите приводной вал насоса с пазами ведущей шестерни. Установите болты крепления насоса и зажмите их усилием затяжки, регламентированным Спецификациями.
12. Установите поддон как описано в Главе 10.
Двигатели без промежуточного вала
Снятие
13. Чтобы снять только масляный насос, сначала снимите поддон, см. Главу 10.
14. Открутите два монтажных болта и достаньте масляный насос, наклоняя его, чтобы расцепить звездочку от приводной цепи.
15. Чтобы снять масляный насос вместе с приводной цепью и звездочкой, сначала снимите поддон (Глава 10), затем открутите кожух сальника коленвала со стороны приводного ремня, как описано в Главе 12. Заметьте направляющую цепи и два установочных штыря.
16. Открутите болты, крепящие звездочку к ступице масляного насоса. Удерживайте ее отверткой, вставленной через одно из отверстий.
17. Снимите ведущую звездочку с коленвала и ведомую звездочку с масляного насоса вместе с цепью. Обратите внимание, что ведущая звездочка не имеет шпонки и фиксируется на коленвале только болтом. Поэтому очень важно правильно зажать болт шкива, иначе имеется возможность того, что масляный насос не будет функционировать.
18. Открутите масляный насос как описано в пункте 14 выше.
Осмотр
19. Действуйте как описано в пунктах 4-8 выше.
Установка
20. Оботрите контактные поверхности масляного насоса и блока цилиндров.
21. Убедитесь, что два установочных штыря расположены на месте в блоке цилиндров, затем разместите на них масляный насос и вставьте два монтажных болта. Надежно зажмите болты.
22. Наденьте цепь на звездочки (если удалена), затем установите обе звездочки с цепью на коленвал и на ступицу масляного насоса.
23. Совместите отверстия, затем вставьте болты и зажмите их, удерживая звездочку неподвижной с помощью отвертки.
24. Установите кожух сальника как описано в Главе 12 (не забудьте направляющую цепи и два установочных штыря) и поддон (руководствуйтесь Главой 10).
