Панель управления и лампа ее подсветки
Снятие
1. Отсоедините от аккумулятора отрицательный провод, затем снимите автомагнитолу.
2. Снимите кожух автомагнитолы, который крепится четырьмя винтами.
3. Снимите два винта крепления панели управления отопителем и извлеките панель (см. иллюстрации).
14.3а. Снимите винты крепления ...

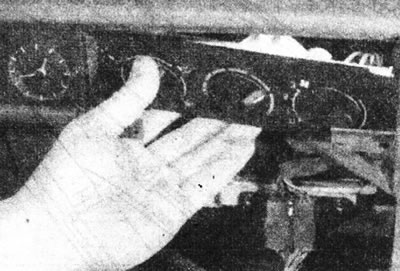

14.3b. ... и извлеките панель управления отопителем.
4. Если причиной снятия панели является замена лампы, это может быть сделано без дальнейшего демонтирования (см. иллюстрации).

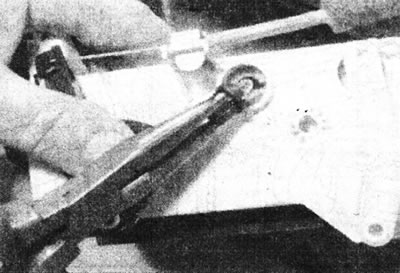

14.4а. Чтобы заменить лампу подсветки, выпустите ее патрон, повернув его на четверть оборота плоскогубцами ...

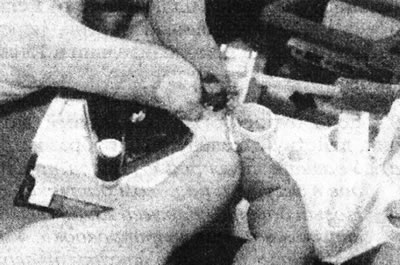

14.4b ... затем отделите лампу от патрона.
Чтобы снять панель полностью, отсоедините многоконтактные соединители и тросики.
Установка
5. Производите установку в обратном порядке. Убедитесь, что регуляторы работают во всем диапазоне.
Тросики управления
Снятие
6. Снимите панель управления как описано выше.
7. Снимите два винта, крепящих панель воздуховодов к блоку воздухораспределителя. Извлеките панель воздуховодов чтобы получить доступ к тросикам.
8. Снимите крепежные скобы тросиков. Отсоедините каждый тросик от его рычага, повернув тросик на 90° (см. иллюстрации).

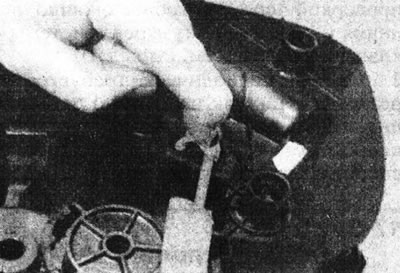

14.8а. Снимите крепежную скобу тросика управления отопителем ...

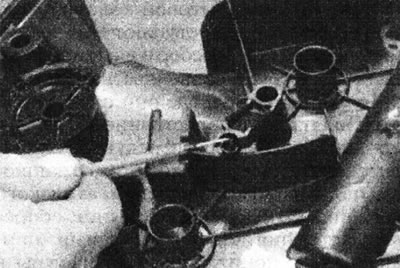

14.8b. ... и отделите тросик от рычага.
(Оригинальная публикация на сайте: «www.RenaultBook.ru»)
Отделите от рычага регулирования температуры возвратную пружину.
9. Снимите тросики. Обратите внимание, что они имеют разную длину; более длинный тросик управляет заслонкой регулирования температуры.
Установка
10. Перед установкой, поместите рычаги заслонок на воздухораспределителе в «холодное» положение и положение «вентиляции» (см. иллюстрацию).

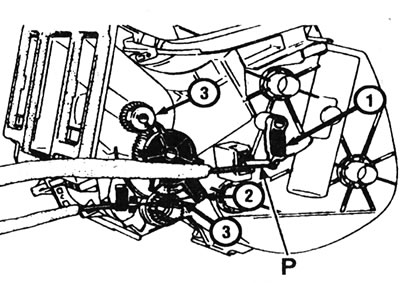

14.10. Правильное положение рычагов заслонок на воздухораспределителе при установке тросиков: 1 - Заслонка регулирования температуры; 2 - Заслонка распределения воздуха по каналам; 3 - Метки выравнивания механизма; Р - Пружина.
Поверните регуляторы на панели управления против часовой стрелки до упора, чтобы они тоже встали в соответствующее положение.
11. Подсоедините тросики и возвратную пружину. Установите скобы тросиков и проверьте действие регуляторов.
12. Установите панель воздуховодов и панель управления.
