Главы Раздела последовательно описывают процедуры обслуживания, включая визуальный контроль, регулировку и замену компонентов. См. иллюстрации, изображающие моторный отсек и вид автомобиля снизу, чтобы определить местоположение различных компонентов.
Обслуживание автомобиля в соответствии с приводимыми в следующих главах рекомендациями обеспечит его надежную работу и долгий срок службы.
Обслуживая автомобиль, Вы обнаружите, что многие операции могут и должны быть сгруппированы. Например, если по какой-либо причине автомобиль поддомкрачен, можно осмотреть выхлопную систему, а также компоненты рулевого управления и подвески.
Первым шагом в данной программе обслуживания является подготовка к выполнению нужной процедуры до ее начала. Прочтите все Главы, относящиеся к работе, которую Вы собираетесь выполнять, затем сделайте список и подготовьте по нему все требуемые запасные части и инструменты.

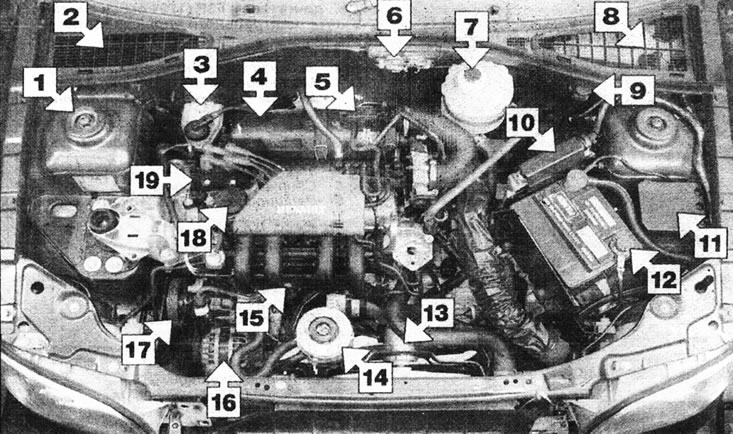

Вид моторного отделения - модель с двигателем D-серии (1149 см³): 1 - Верхнее крепление стойки подвески; 2 - Местоположение домкрата; 3 - Бачок тормозной гидросистемы; 4 - Крышка воздушного фильтра; 5 - Датчик давления во впускном коллекторе; 6 - Сборка замка капота; 7 - Расширительный бачок охлаждающей жидкости; 8 - Бачок омывателя; 9 - Инерционный автоматический выключатель подачи топлива; 10 - Процессорный блок системы управления двигателем; 11 - Блок реле; 12 - Отрицательная клемма аккумулятора; 13 - Мотор вентилятора; 14 - Бачок рулевого гидроусилителя; 15 - Щуп измерения уровня моторного масла; 16 - Генератор; 17 - Насос рулевого гидроусилителя; 18 - Крышка заливной горловины моторного масла; 19 - Блок управления зажиганием.

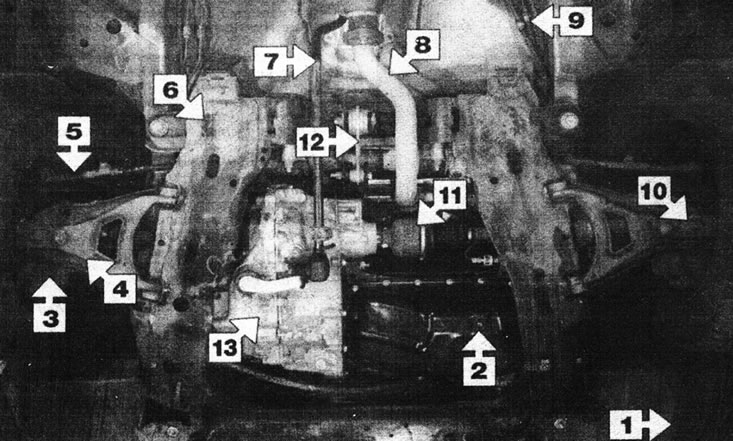

Вид передней части днища - модель с двигателем D-серии (1149 см³): 1 - Брызговик арки колеса; 2 - Сливная пробка в поддоне; 3 - Суппорт тормоза; 4 - Нижний рычаг подвески; 5 - Шаровой шарнир рулевой тяги; 6 - Подмоторная рама; 7 - Шток переключения передач; 8 - Отводящая выхлопная труба; 9 - Топливопроводы; 10 - Шаровой шарнир нижнего рычага подвески; 11 - Внутренний ШРУС приводного вала; 12 - Задняя опора двигателя; 13 - Коробка передач.

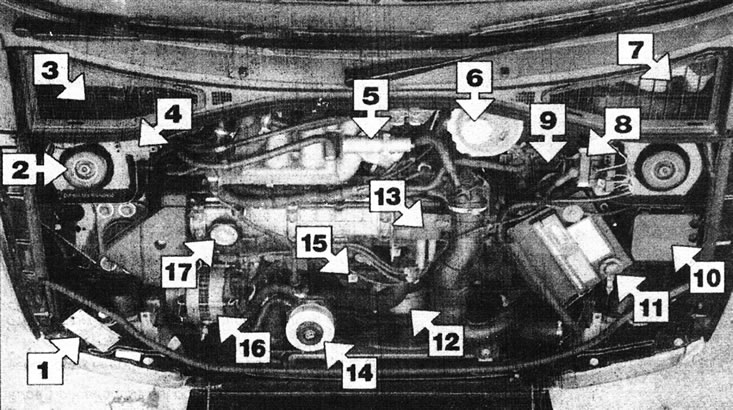

Вид моторного отделения - модель с двигателем F3P (1794 см³) и системой распределенного впрыска топлива: 1 - Пластина VIN; 2 - Верхнее крепление стойки подвески; 3 - Местоположение домкрата; 4 - Датчик давления во впускном коллекторе; 5 - Клапан регулировки частоты холостого хода; 6 - Расширительный бачок охлаждающей жидкости; 7 - Бачок омывателя; 8 - Катушка зажигания; 9 - Блок управления автоматической трансмиссии; 10 - Блок реле; 11 - Отрицательная клемма аккумулятора; 12 - Мотор вентилятора; 13 - Крышка распределителя; 14 - Бачок рулевого гидроусилителя; 15 - Щуп измерения уровня моторного масла; 16 - Генератор; 17 - Крышка заливной горловины моторного масла.

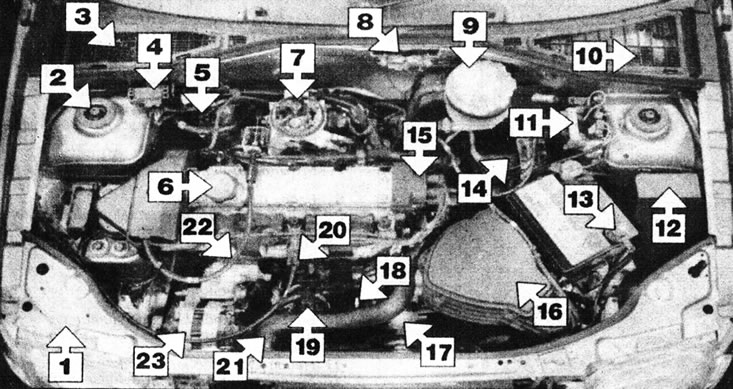

Вид моторного отделения - модель с двигателем F3P (1794 см³) и системой центрального впрыска топлива: 1 - Пластина VIN; 2 - Верхнее крепление стойки подвески; 3 - Местоположение домкрата; 4 - Датчик давления во впускном коллекторе; 5 - Бачок тормозной гидросистемы; 6 - Крышка заливной горловины моторного масла; 7 - Корпус дросселя; 8 - Сборка замка капота; 9 - Расширительный бачок охлаждающей жидкости; 10 - Бачок омывателя; 11 - Модуль зажигания; 12 - Блок реле; 13 - Отрицательная клемма аккумулятора; 14 - Сборка модулятора ABS; 15 - Крышка распределителя; 16 - Сборка воздушного фильтра; 17 - Мотор вентилятора; 18 - Щуп измерения уровня моторного масла; 19 - Масляный фильтр; 20 - Датчик детонации; 21 - Верхний шланг радиатора; 22 - Тросик педали газа; 23 - Генератор.

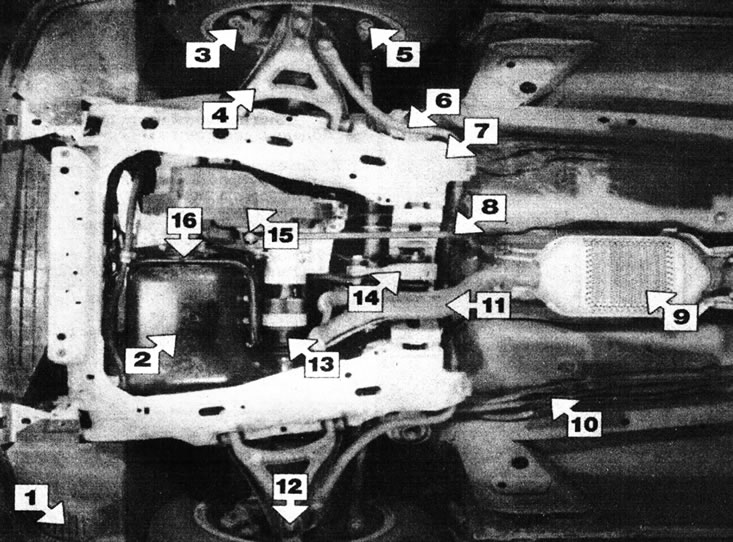

Вид передней части днища - модель с двигателем Р3Р (1794 см³) и системой центрального впрыска топлива: 1 - Брызговик арки колеса; 2 - Сливная пробка в поддоне; 3 - Суппорт тормоза; 4 - Нижний рычаг подвески; 5 - Шаровой шарнир рулевой тяги; 6 - Стабилизатор поперечной устойчивости; 7 - Подмоторная рама; 8 - Шток переключения передач; 9 - Каталитический конвертер; 10 - Топливопроводы; 11 - Отводящая выхлопная труба; 12 - Шаровой шарнир нижнего рычага подвески; 13 - Внутренний ШРУС приводного вала; 14 - Задняя опора двигателя; 15 - Крышка коробки передач; 16 - Стяжка двигателя/коробки передач.

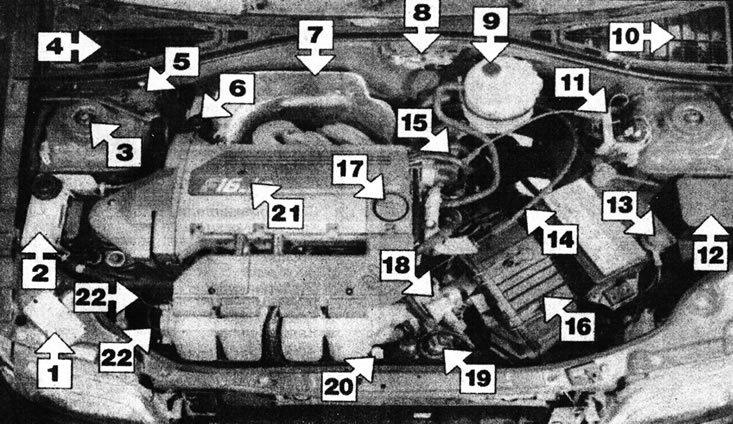

Вид моторного отделения -модель с двигателем F7P (с 16 клапанами): 1 - Пластина VIN; 2 - Бачок рулевого гидроусилителя; 3 - Верхнее крепление стойки подвески; 4 - Местоположение домкрата; 5 - Датчик давления во впускном коллекторе; 6 - Бачок тормозной гидросистемы; 7 - Теплоизоляционный щиток выхлопной системы; 8 - Сборка замка капота; 9 - Расширительный бачок охлаждающей жидкости; 10 - Бачок омывателя; 11 - Модуль зажигания; 12 - Блок реле; 13 - Отрицательная клемма аккумулятора; 14 - Тросик педали газа; 15 - Крышка распределителя; 16 - Сборка воздушного фильтра; 17 - Крышка заливной горловины моторного масла; 18 - Корпус дросселя; 19 - Клапан регулировки частоты холостого хода; 20 - Щуп измерения уровня моторного масла; 21 - Верхняя крышка двигателя; 22 - Вакуумные шланги.

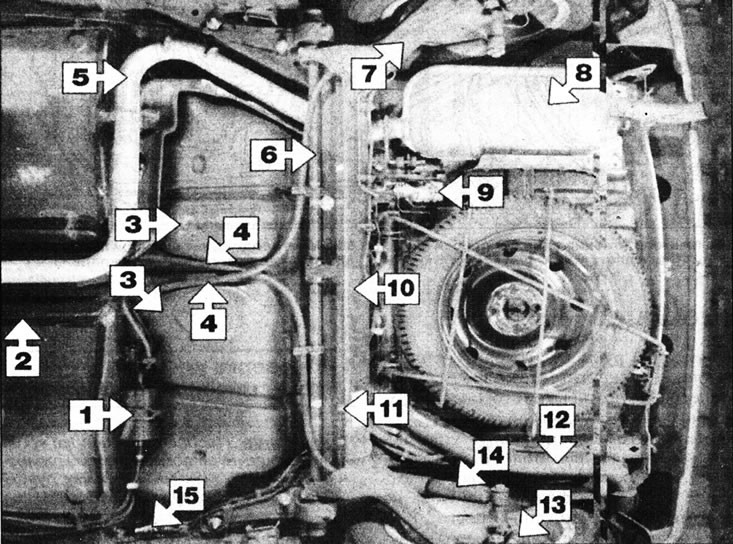

Вид задней части днища: 1 - Топливный фильтр (модели с впрыском топлива); 2 - Теплоизоляционный щиток; 3 - Топливный бак; 4 - Тросики ручного тормоза; 5 - Выхлопная труба; 6 - Торсион; 7 - Продольный рычаг; 8 - Задний глушитель; 9 - Чувствительный к нагрузке клапан регулировки тормозного усилия; 10 - Задняя поперечина; 11 - Стабилизатор поперечной устойчивости; 12 - Наливная труба топливного бака; 13 - Суппорт тормоза; 14 - Амортизатор; 15 - Соединители электропроводки датчика скорости вращения колеса системы ABS.
