Снятие
Примечание: Потребуется съемник шаровых шарниров.
1. Затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите переднее колесо.
2. Если шаровой шарнир не подлежит замене, с помощью линейки и разметочного инструмента отметьте его положение на рулевой тяге.
3. Удерживая шаровой шарнир, открутите его контргайку на четверть оборота. Не перемещайте контргайку из этого положения - она будет служить ориентиром при установке.
4. Снимите гайку, крепящую шаровой шарнир рулевой тяги к поворотному кулаку. Выпустите палец шарового шарнира с помощью специального съемника. Если шаровой шарнир не подлежит замене, защитите его нарезной наконечник, навернув гайку на несколько оборотов (см. иллюстрацию).

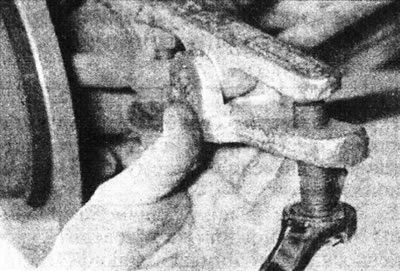

23.4. Выведите шаровой шарнир рулевой тяги из поворотного кулака с помощью специального съемника.
5. Подсчитывая число оборотов, открутите шаровой шарнир от наконечника рулевой тяги.
6. Подсчитайте количество видимых оборотов резьбы между концом шарового шарнира и контргайкой и запишите полученный результат. Если будет установлен новый шаровой шарнир, открутите контргайку от старого шарнира.
7. Аккуратно очистите шаровой шарнир и резьбу. Замените шарнир, если он смещается слишком свободно или слишком туго, а также если он чрезмерно изношен или поврежден. Аккуратно осмотрите палец шарнира и резьбу. Если поврежден защитный чехол шарнира, шарнир должен быть заменен.
Установка
8. Если устанавливается новый шарнир, наверните на него контргайку и расположите ее так, чтобы было видно то же число оборотов резьбы, как было отмечено перед снятием.
9. Вкрутите шарнир в рулевую тягу на отсчитанное при снятии число оборотов.
10. Установите палец шарнира в поворотный кулак и зажмите крепежную гайку усилием затяжки, регламентированным Спецификациями. Если сделать это не удается из-за вращения пальца, зафиксируйте его, прижав обратную сторону шарнира домкратом.
11. Установите колесо, опустите автомобиль на землю и зажмите болты колеса усилием затяжки, регламентированным Спецификациями.
12. Проверьте схождение передних колес (Глава 25), затем зажмите контргайку шарового шарнира усилием затяжки, регламентированным Спецификациями.
