Передний бампер - модели версий «1» и «2»
Снятие
1. На моделях, оснащенных противотуманными фарами, отсоедините от аккумулятора отрицательный провод.
2. Снимите панель решетки радиатора (см. Главу 7).
3. Снимите передний номерной знак. Если номерной знак крепится самонарезающими винтами, следите за тем, чтобы не повредить резьбу в бампере.
4. Снимите доступную теперь крепежную гайку бампера и удалите шайбу (см. иллюстрацию).

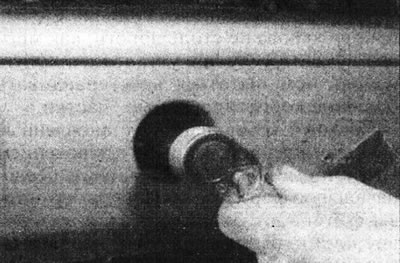

6.4. Открутите переднюю крепежную гайку бампера - модели версий «1» и «2».
5. Чтобы облегчить доступ, поддомкратьте переднюю часть автомобиля и надежно установите ее на осевые подпорки.
6. Работая под правой стороной автомобиля, открутите винт и гайку крепления, и отделите от бампера брызговик арки колеса (см. иллюстрацию).
6.6. Крепления брызговика арки переднего колеса (А).
7. Аккуратно отведите брызговик назад, чтобы получить доступ к боковым и нижним креплениям бампера.
8. Открутите боковой монтажный винт бампера и удалите шайбу (см. иллюстрацию).

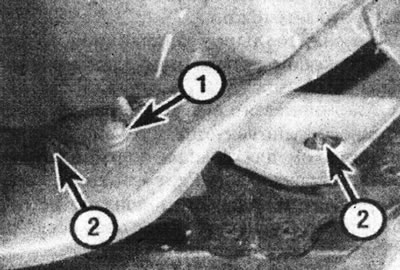

6.8. Боковой монтажный винт переднего бампера (1) и установочные фиксаторы бампера (2) - брызговик арки колеса удален.
[Смотрите первоисточник на этом ресурсе RenaultBook.ru]
9. Ослабьте нижнюю крепежную гайку бампера (нет необходимости снимать ее) (см. иллюстрацию).
6.9. Нижняя крепежная гайка переднего бампера (отмечена стрелкой) - модели версий «1» и «2».
10. Просуньте руку за брызговик и найдите соединитель электропроводки противотуманных фар (см. иллюстрацию).

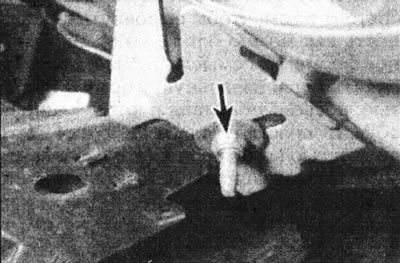

6.10. Соединитель электропроводки противотуманной фары (отмечен стрелкой) - брызговик арки колеса для наглядности удален.
Отделите половины соединителя друг от друга.
11. Повторите процедуру (пункты 6-9) на левой стороне автомобиля.
12. Попросите помощника поддерживать бампер, затем выведите боковые участки бампера из передних крыльев.
13. Аккуратно снимите бампер.
Установка
14. Производите установку в обратной последовательности.
Передний бампер - модели версии «3»
Снятие
15. Снимите капот (см. Главу 9).
16. Работая на боковых участках бампера, извлеките пластиковый фиксатор и снимите винт, крепящий вкладыш арки колеса к бамперу.
17. Открутите доступные теперь болты крепления бампера (по два на каждой стороне) (см. иллюстрацию).
6.17. Боковые болты крепления бампера (один отмечен стрелкой) - модели версии «3».
18. Работая под автомобилем, открутите две нижние крепежные гайки бампера, которые крепят также брызговики (см. иллюстрацию).

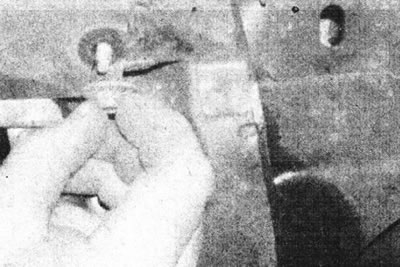

6.18. Снимите нижнюю крепежную гайку бампера - модели версии «3».
19. Открутите два верхних крепежных винта бампера (см. иллюстрацию).

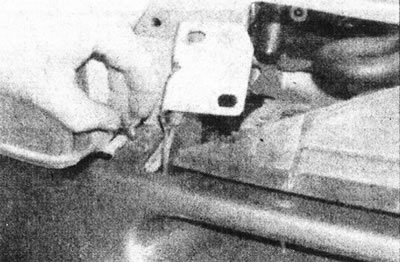

6.19. Снимите верхний крепежный винт бампера - модели версии «3».
20. Аккуратно выпустите фиксаторы боковых участков бампера, затем выведите бампер вперед и снимите его с автомобиля (см. иллюстрацию).

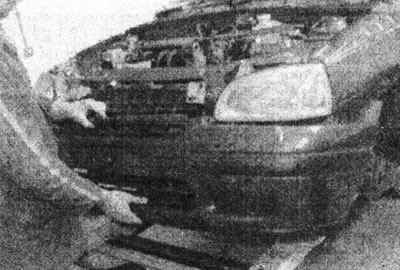

6.20. Снимите передний бампер - модели версии «3».
Обратите внимание, что на некоторых моделях, позади номерного знака установлена крепежная гайка бампера (снимите номерной знак, чтобы получить доступ), которую необходимо открутить, прежде чем потянуть бампер вперед.
21. На моделях, оснащенных противотуманными фарами, отсоедините от аккумулятора отрицательный провод, затем отключите соединитель электропроводки передних/противотуманных фар на правой стороне автомобиля. Извлеките бампер.
Установка
22. Производите установку в обратной последовательности.
Задний бампер - модели версий «1» и «2»
Снятие
23. Отсоедините от аккумулятора отрицательный провод.
24. Чтобы облегчить доступ, заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и надежно установите ее на осевые подпорки.
25. Работая на правой стороне автомобиля, открутите винт и гайку крепления и снимите брызговик арки колеса.
26. Снимите доступный теперь боковой монтажный винт бампера и его шайбу.
27. Открутите два винта и гайку и снимите брызговик арки левого колеса (см. иллюстрации).

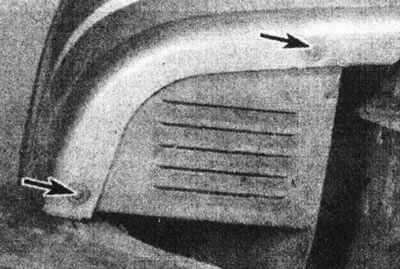

6.27а. Винты крепления брызговика арки левого заднего колеса (отмечены стрелками).

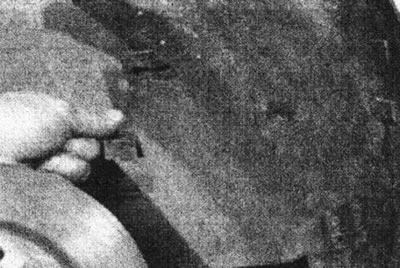

6.27b. Снимите вкладыш арки заднего колеса.
28. Снимите доступный теперь боковой монтажный винт бампера и его шайбу.
29. Работая под автомобилем, снимите семь гаек (четыре верхних и три нижних), крепящих бампер к кузову (см. иллюстрацию).

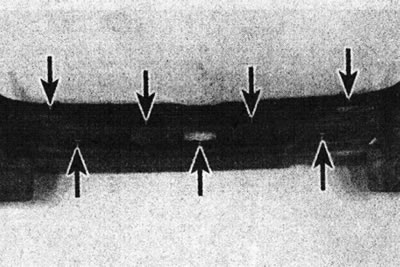

6.29. Места крепления заднего бампера (отмечены стрелками).
30. Поддерживая бампер, отделите его боковые участки от задних крыльев (см. иллюстрацию).

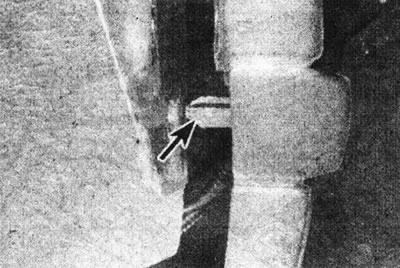

6.30. Фиксатор заднего бампера (отмечен стрелкой), выпущенный из крыла.
31. Опустите бампер. Отсоедините электропроводку подсветки заднего номерного знака, которая крепится скобами к панели кузова ниже левой сборки задних фонарей (см. иллюстрацию).

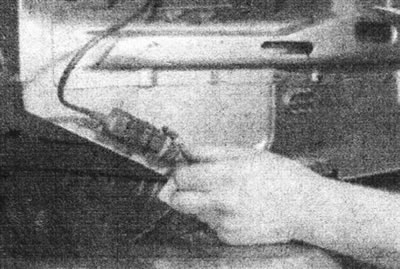

6.31. Отделите половины соединителя электропроводки подсветки заднего номерного знака.
32. Снимите бампер с автомобиля.
Установка
33. Установите проводится в обратном порядке.
Задний бампер - модели версии «3»
34. Процедура аналогична описанной выше для моделей версий «1» и «2», за исключением того, что имеются четыре гайки (две верхних и две нижних) вместо семи, крепящие бампер к кузову (см. иллюстрации).

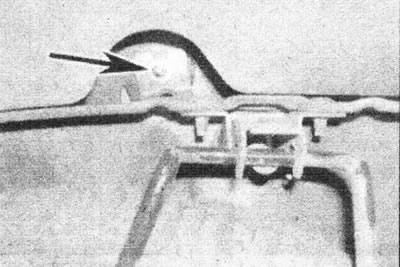

6.34а. Верхняя крепежная гайка заднего бампера (отмечена стрелкой) - модели версии «3».

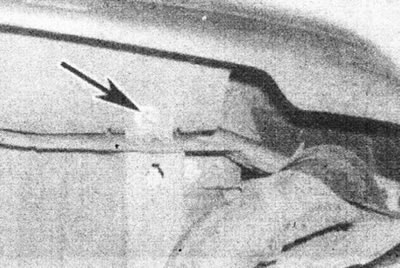

6.34b. Нижняя крепежная гайка заднего бампера (отмечена стрелкой) - модели версии «3».
