Для його заміни необхідно замінити педаль акселератора. Існують два типи педалей: із вимикачем або без нього.
Автомобілі, обладнані регулятором/обмежувачем швидкості, встановлюють педаль акселератора з вимикачем в кінці ходу (Kick-down).
Вимикач служить для скасування режиму обмеження швидкості, якщо водію необхідно збільшити.
Увага! Можна встановити педаль із вимикачем у місце педалі без вимикача. Навпаки, забороняється встановлювати педаль без вимикача наприкінці ходу замість педалі з вимикачем.
Призначення контактів
1 - «Маса» струмопровідної доріжки 2.
2 - «Маса» струмопровідної доріжки 1.
3 - Сигнал струмопровідної доріжки 1.
4 - Живлення струмопровідної доріжки 1.
5 - Живлення струмопровідної доріжки 2.
6 - Сигнал струмопровідної доріжки 2.
Примітка. При несправності датчика положення педалі акселератора двигун переходить на холостий перебіг або змінюється режим роботи двигуна.
Зняття

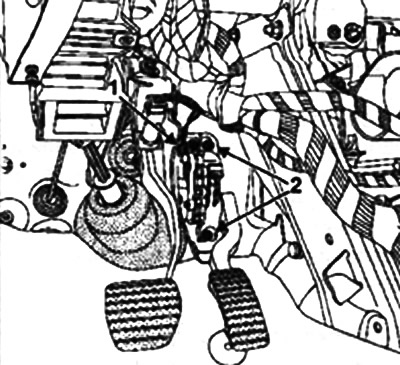

Від'єднайте акумулятор і роз'єм 1 педалі акселератора.
Зніміть три болти 2 кріплення та педаль.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
