Зняття та встановлення паливорозподільної рампи та форсунок (L7X)

Зняття паливорозподільної рампи переднього ряду циліндра

Вимкніть акумулятор. Зніміть верхню кришку двигуна.

Увага! При знятті форсунок або розподільної рампи будьте обережні, т.к. у рампі та штуцері знаходиться паливо.

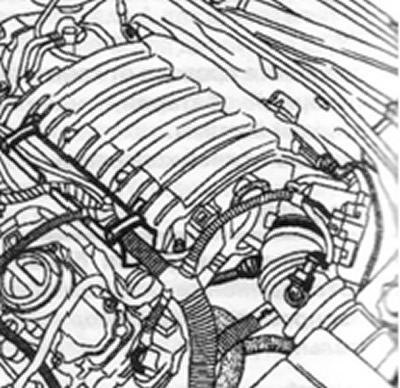

Зніміть короб для прокладання пучка дротів.

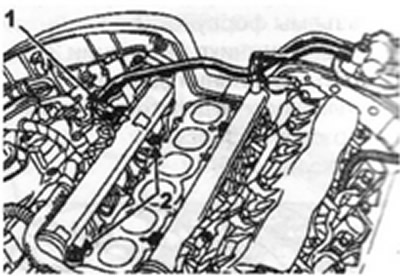

Від'єднайте:

• подає провід 1 від паливорозподільної рампи.
• колодки дротів форсунок.

Від'єднайте джгут дротів від паливорозподільної рампи.

Зніміть два болти 2 кріплення паливорозподільної рампи Вийміть паливорозподільну рампу

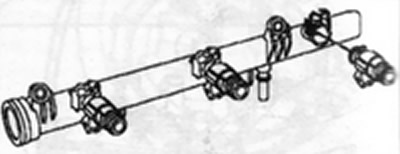

Зніміть тримачі та форсунки.



Обов'язково замініть кільця ущільнювачів і тримачі форсунок.

Зняття паливорозподільної рампи заднього ряду циліндрів

Вимкніть акумулятор.

Зніміть верхню кришку двигуна.

Увага! При знятті форсунок чи паливорозподільної рампи будьте обережні, т.зв. у рампі та штуцері знаходиться паливо.



Для зняття розподільної паливо рампи необхідно зняти впускний колектор.

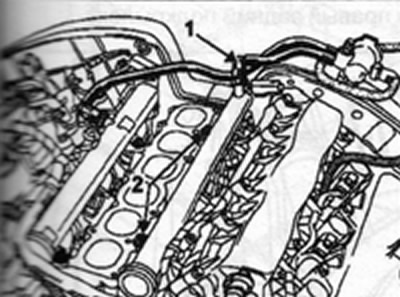

Від'єднайте подавальний провід 1 від паливорозподільної рампи, колодки проводів форсунок

Зніміть два болти 2 кріплення паливорозподільної рампи, витягніть паливорозподільну рампу.

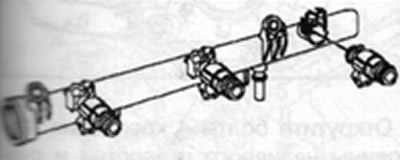

Зніміть тримачі та форсунки.



Обов'язково замініть кільця ущільнювачів і тримачі форсунок.
