Зняття, очищення та встановлення водяного насоса (двигуни К4М)

Зняття

Зніміть акумулятор.

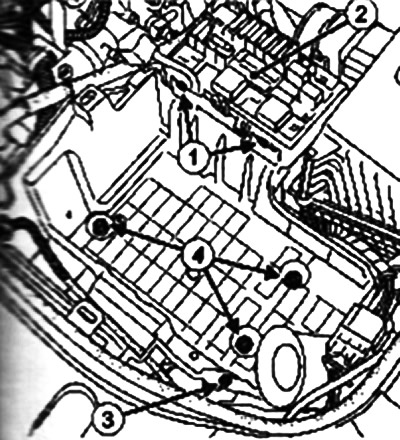

Від'єднайте в точках 1 блок захисту та комутації 2.

Відведіть блок захисту та комутації убік.

Викрутіть болт 3 кріплення впускного повітропроводу.

Висвердлити три незнімні болти - за допомогою свердла діаметром 5 мм по осі болтів.



Зніміть:

• три болти кріплення полиці під акумуляторну батарею за допомогою пристрою (Mot 1372);
• полицю під акумуляторну батарею.

Роз'єднайте роз'єм електровентилятора системи охолодження двигуна.

Від'єднайте джгут дротів від електровентилятора.

Зніміть електровентилятор системи охолодження двигуна.

Встановлення

Встановіть електровентилятор системи охолодження двигуна. .
Від'єднайте джгут проводів до електровентилятора охолодження двигуна.

Підключіть роз'єм електровентилятора системи охолодження двигуна.

Встановіть:

• полицю під акумуляторну батарею.
• болти кріплення попки під акумулятор.

Затягніть болти кріплення попки під акумуляторну батарею 21 Н·м зупиніть:

• болт кріплення впускного повітропроводу.
• блок захисту та комутації.
• акумуляторну батарею.
