Вимкніть акумулятор і зніміть захист піддону двигуна.
Злийте охолоджувальну рідину, від'єднавши від радіатора шланг, що відводить.
Зніміть:

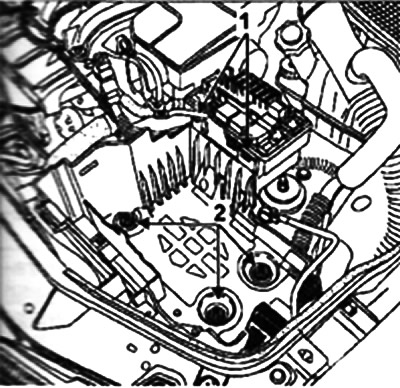

- коробку реле, віджавши пружинні фіксатори 1;
- полицю під акумуляторну батарею знявши болти 2.

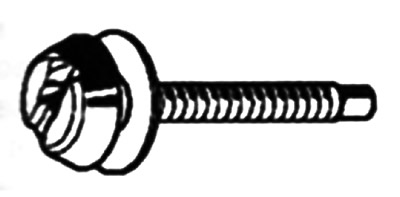

Для цього висвердлюйте три незнімні болти за допомогою свердла діаметром 0.5 мм по осі болтів. Потім зніміть болти за допомогою пристрою для виймання шпильок.
Від'єднайте бачок гідропідсилювача рульового керування від кронштейна та відведіть його убік.
 |  |
Від'єднайте:
- рознімання електровентилятора;
- шланг радіатора, що підводить;

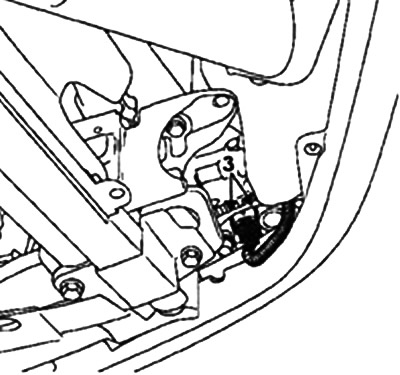

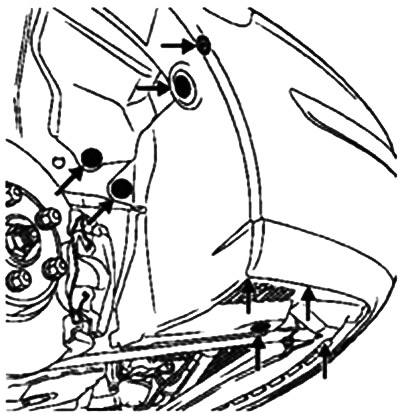

- роз'єми протитуманних фар 3. Для цього частково зніміть лівий та правий підкрилки.
Від'єднайте:
- бампер;

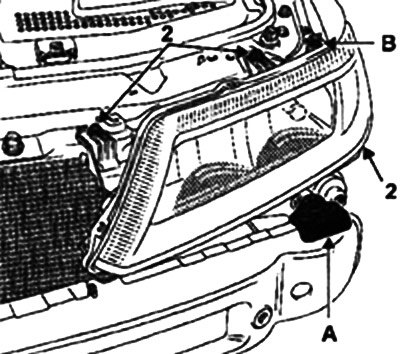

- дві верхніх напрямних А бампера, потім від'єднайте тримач кожної блок-фари;
- три болти кріплення 2 кожної фари;
- обидві фари, роз'єднавши їх роз'єми.
Увага! Після встановлення блок-фар необхідно їх відрегулювати:
- встановіть автомобіль на рівну поверхню;
- встановіть ручку коректора на 0;
- виконайте налаштування.
Якщо автомобіль оснащений ксеноновими фарами. необхідно провести ініціалізацію системи та регулювання фар (див. розділ «Ксенонові фари, ініціалізація системи»).
Увага! Якщо фари оснащені ксеноновими лампами, забороняється вмикати лампу, якщо вона не встановлена в блок-фару (небезпечно для зору).
Зніміть:
- облицювання радіатора;

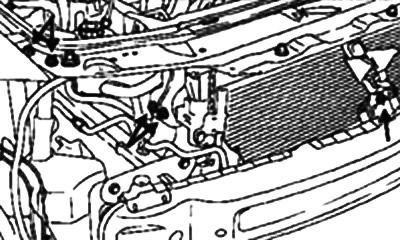

- болти кріплення верхньої поперечки, відведіть її та покладіть на двигун;
- нижні елементи кріплення радіатора;
- повітроводи, що йдуть до теплообмінника (двигун F9Q) та відведіть їх;
- скоби, що з'єднують конденсор з радіатором або теплообмінником (двигун F9Q).
Прикріпіть конденсатор до поперечини та зніміть комплект елементів системи охолодження.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
Під час встановлення намагайтеся не пошкодити пластини радіатора або конденсора. При необхідності вживіть заходів щодо їх захисту.
Залийте рідину в систему охолодження та видаліть повітря.
