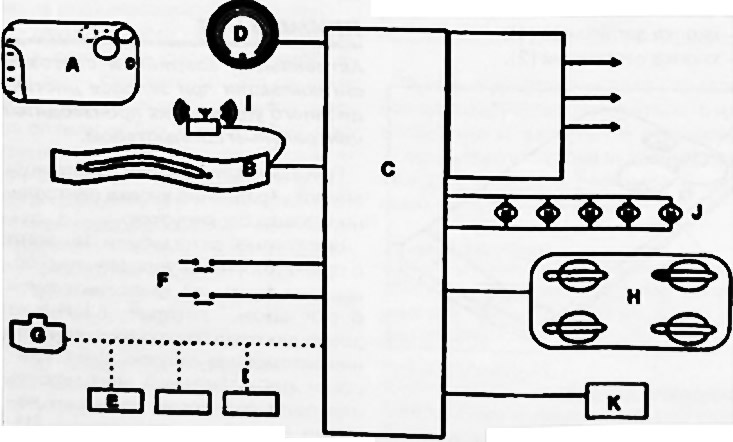

Для роботи система використовує:
- картку РЕНО (А) із системою «вільні руки»;
- зчитувальний пристрій (В);
- електронний блок керування, вбудований у центральний комп'ютер (С);
- кнопку запуску двигуна (D);
- комп'ютер упорскування (Е);
- датчики педалей гальмування та зчеплення (F) та нейтрального положення коробки передач;
- електричний блокатор рульової колонки (G);
- датчики присутності в ручці кожних дверей (Н);
- червона контрольна лампа зачинених дверей;
- покажчики повороту автомобіля;
- дві приймаючі антени спеціально для функції «вільні руки» (I);
- замки дверей (J) спеціально для функції додаткового блокування (J);
- звуковий сигнал попередження (К).

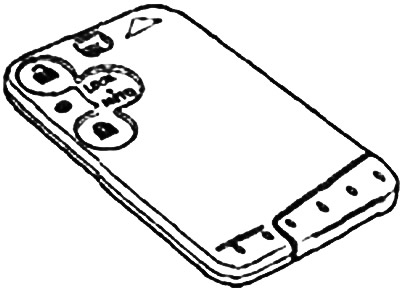

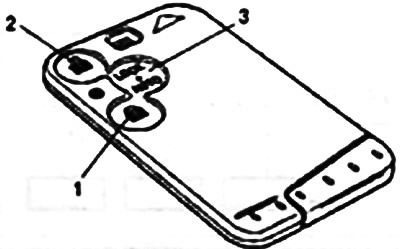

На карті РЕНО з функцією «вільні руки-є три кнопки:
- кнопка закривання (1). Ця кнопка служить для замикання елементів, що відкриваються, і заборони функції «вільні руки»;
- кнопка відкривання (2). Ця кнопка служить для відмикання елементів, що відкриваються, і заборони функції «вільні руки»;
- кнопка замикання з підключенням системи «вільні руки» (3).
Примітка. Цей пульт дистанційного керування може використовуватись без системи «вільні руки» після заборони цієї функції за допомогою кнопок (1) та (2). І тут він функціонує як стандартний пульт дистанційного управління.
Для замикання дверей автомобіля з використанням системи «вільні руки» (якщо функція «вільні руки» дезактивовано), натисніть кнопку (3).
Після цього закрийте двері та| багажне відділення.
Тримаючи картку РЕНО в руці, відійдіть від автомобіля. Коли вона вийде із зони дії центрального комп'ютера (через радіоантени), двері та багажне відділення заблокуються Замикання дверей з дистанційного керування може супроводжуватися блиманням аварійної світлової сигналізації, звуковим сигналом та включенням червоної контрольної лампи.
Якщо одна або кілька дверей закриті погано, при замиканні з дистанційного керування аварійна світлова сигналізація не спрацьовує.
Примітка. При натисканні на кнопку "закривання" або "відкриття" на карті функція "вільні руки" дезактивується. Після цього карта РЕНО із системою "вільні руки" функціонує як "проста" карта РЕНО. При натисканні на кнопку AUTO на карті РЕНО система знову активізується приблизно через 10 с.
Увага! Замикання системи "вільні руки" можна заборонити діагностичними приладами.
Для відмикання дверей автомобіля з використанням системи «вільні руки» (якщо функція безконтактного керування дезактивована, натисніть кнопку (3).
Підійдіть до автомобіля так, щоб карта РЕНО опинилась у зоні дії центрального комп'ютера Візьміться рукою за ручку однієї з дверей або відкрийте багажне відділення.
Датчики присутності, розташовані в ручках, виробляють запити системи «вільні руки».
Якщо картка приймається, автомобіль відмикається. Це супроводжується миготінням аварійної світлової сигналізації.

Примітка. Активізація аварійної світлової сигналізації при запиті дистанційного керування здійснюється центральним комп'ютером.
Живлення картки РЕНО

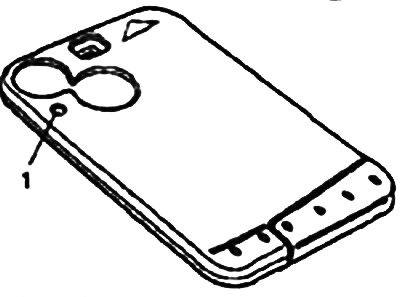

Пульти дистанційного керування карток РЕНО живляться від елемента літання. Заряд батареї можна визначити за індикатором (1).

Карта РЕНО із трьома кнопками (з функцією «вільні руки «) оснащена акумуляторам, Він заряджається, поки карта РЕНО знаходиться в зчитувальному пристрої. За двадцять хвилин заряджання акумулятор відновлює добову витрату енергії. Повна зарядка може тривати до двадцяти чотирьох годин. Цей акумулятор незнімний.
Транспондер та система блокування запуску двигуна. інтегровані в карту РЕНО, не передбачають споживання електроенергії.

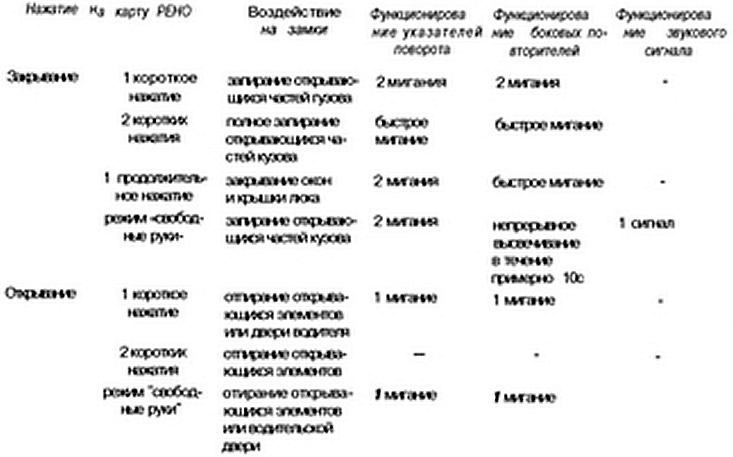

Активізація покажчиків повороту і бічних повторювачів для контролю відкривання та закривання елементів, що відкриваються.
Активізація покажчиків повороту та бічних повторювачів для контролю відкривання та закривання елементів, що відкриваються, проводиться центральним комп'ютером.
Для використання цієї функції автомобіль повинен бути оснащений склопідйомником з імпульсним керуванням та люком даху з електроприводом із системою антизатиску.
Деякі автомобілі з правостороннім керуванням можуть бути оснащені функцією «відкриття тільки водійських дверей». Ця функція дозволяє відмикати лише двері водія та заднього багажного відділення коротким натисканням на карту РЕНО.
Відмикання елементів, що відкриваються для автомобілів, оснащених функцією «відкриття тільки водійських дверей».
На деяких автомобілях «з правостороннім управлінням-, цієї функції передує «додаткове блокування».
Порушення функціонування
При активізації закривання:
- відкриті двері водія заважають замиканню всіх елементів, що відкриваються;
- відкрите багажне відділення або двері перешкоджають роботі покажчиків повороту та бічних повторювачів.
