Паливорозподільна рампа

Увага! При від'єднанні паливопроводу вживіть заходів до захисту (за допомогою ганчір'я) від викидів палива у зв'язку з наявністю в системі залишкового тиску.

Зняття

1. Від'єднайте акумулятор.

2. Зніміть фільтр повітря.

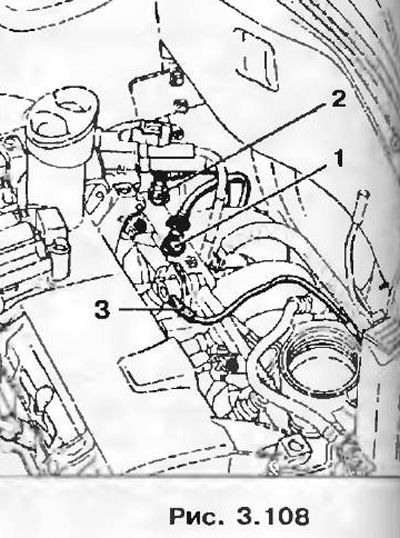

3. Від'єднайте трубопровід 1 подачі палива.

4. Від'єднайте трубопроводи повернення палива.

5. Від'єднайте трубопровод регулятора тиску палива.

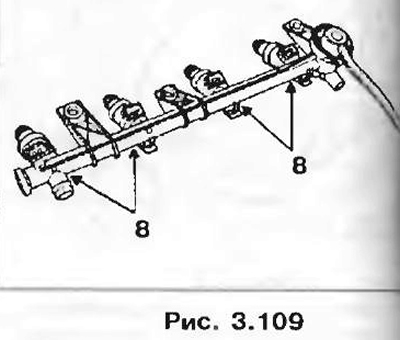

6. Викрутіть три болта кріплення паливорозподільної рампи.

7. Зніміть рамку палива. Щоб зняти інжектор, спочатку зніміть фіксатори, а потім витягайте інжектор.

Встановлення

1. Замініть ущільнювач кільця на основі інжектора.

Примітка. Якщо інжектор розбирався, замініть також кільце ущільнювача головки інжектора.

2. При правильному з'єднанні з'єднувальних муфт трубопровід подачі палива повинен роздягнути клацання в момент їх з'єднання.

3. Установка проводиться у порядку, зворотному зняттю.
