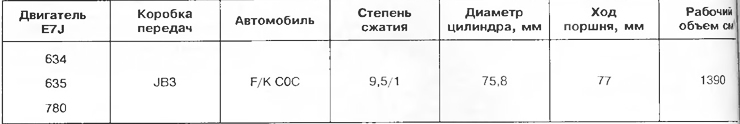

Таблиця 3.1

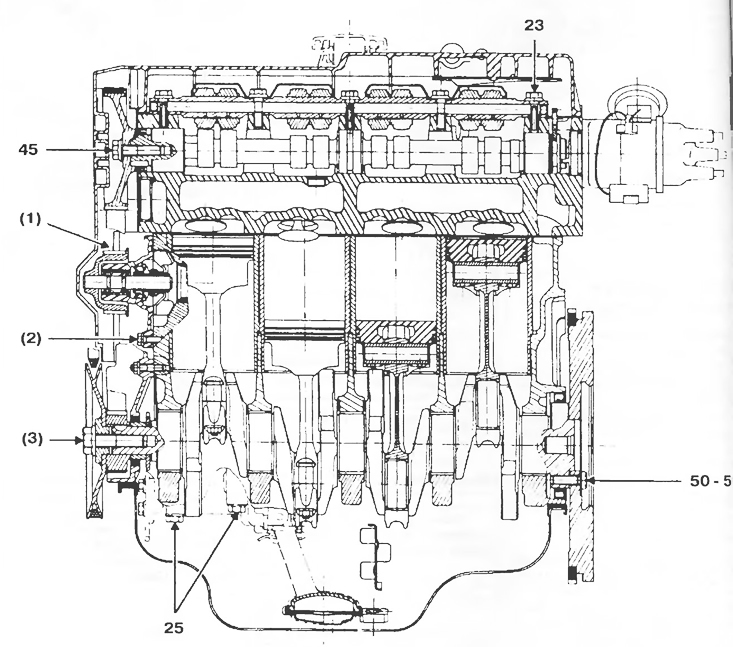

Мал. 3.1а. Вигляд у розрізі та моменти затягування, Нм:
1 – Гайка натяжного ролика приводу механізму газорозподілу: момент затяжки 50 Нм;
2 - Болт та гайка М6: момент затяжки 10 Нм (болт М8: момент затяжки 22 Нм);
3 – Попередня затяжка з моментом 20 Нм, потім доворот на кут 68±6°.

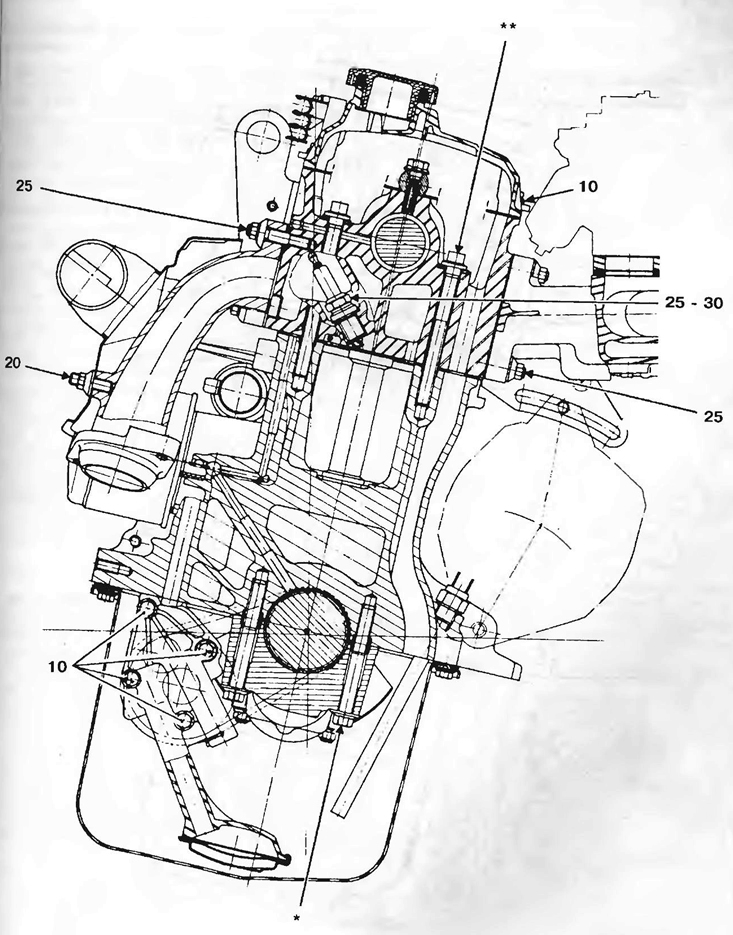

Мал. 3.1. Вигляд у розрізі та моменти затягування, Нм:
* попередньо затягніть з моментом 25 Нм, потім доверніть їх на кут 43±6°;
** див. розділ «Технічне обслуговування».

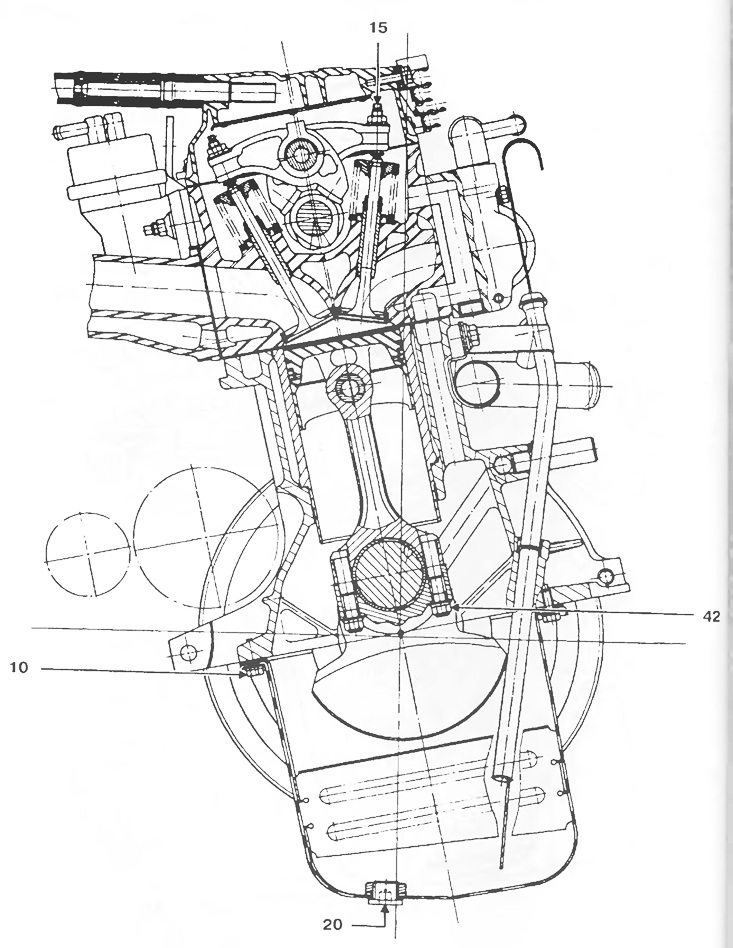

Мал. 3.1в. Вигляд у розрізі та моменти затягування, Нм
