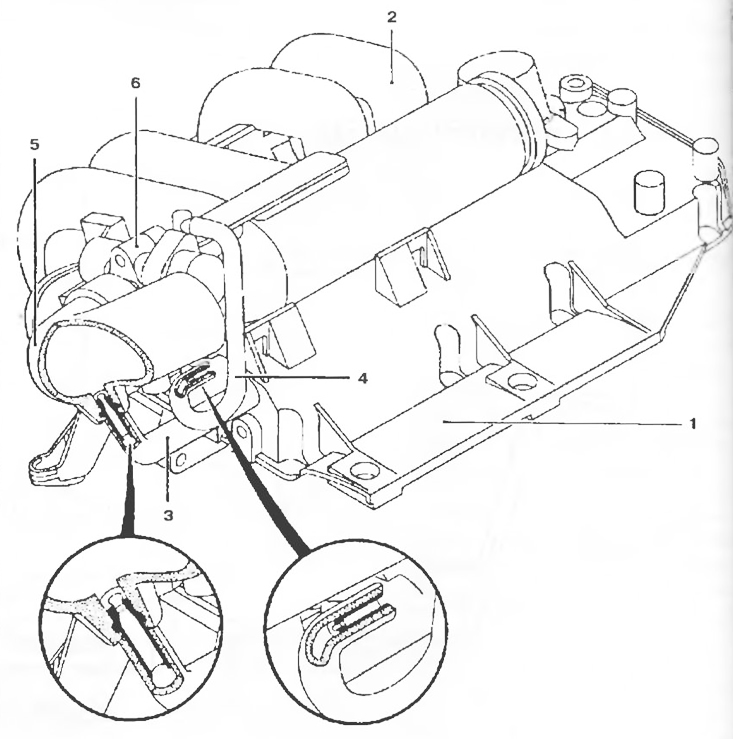

Мал. 2.122. Схема системи рекуперації парів олії:
1 – Кришка головки блоку циліндрів;
2 – Колектор;
3 - Трубопровід систем рекуперації парів масла, підключений до наддросельного простору блоку дросельної заслінки (контур використовується при середніх та великих навантаженнях);
4 - Трубопровід системи рекуперації парів олії, підключений до задроссельного простору блоку дросельної заслінки;
5 - Повітропровід;
6 - Блок дросельної заслінки.
Перевірка
Для забезпечення нормальної роботи системи зниження токсичності газів, що відпрацювали, система рекуперації парів масла повинна підтримуватися в чистоті та справному стані.
