Насос системи охолодження

Необхідний спеціальний інструмент

• Mot. 1054 Фіксатор ВМТ.
• Mot. 1202 Щипці для пружних хомутів.
• Mot. 1273 Вимірювач натягу ременя.
• Mot. 1289-03 Вилка для центрування обмежувача ходу опори маятникової підвіски.
• Mot. 1379 Підкладки для фіксації двигуна на підрамнику.

Моменти затяжки, Нм

• Болти кріплення шківа колінчастого валу 20+90°.
• Болти кріплення до двигуна передньої правої опори маятникової підвіски 62.
• Болти кріплення до кузова передньої правої опори маятникової підвіски 62.
• Гайка кріплення осі натяжного ролика ременя приводу газорозподільного механізму 50.
• Болти кріплення водяного насоса 9.

Зняття

1. Встановіть автомобіль на двостійковий підйомник.

2. Від'єднайте акумулятор.

3. Зніміть ремінь приводу газорозподільного механізму.

4. Зніміть шків приводу насоса підсилювача рульового керування (якщо він встановлений).

5. Викрутіть болт верхнього кріплення генератора і відкрутіть нижній болт.

6. Відкрутіть болти кріплення на блоці циліндрів трубопроводу підсилювача кермового керування.

7. Відкрутіть болти кріплення на кронштейні насоса підсилювача рульового керування (відведіть убік насос разом із трубопроводом підсилювача рульового керування).

8. Кронштейн насоса підсилювача кермового керування.

9. Зніміть шланг водяного насосу.

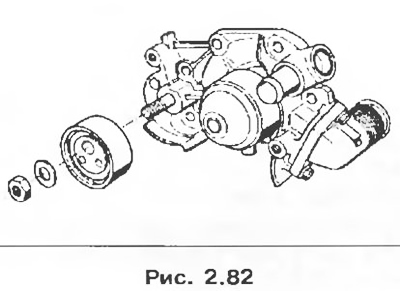

10. Зніміть натяжний ролик та водяний насос.

Очищення

Увага! Не допускається очищати поверхні привалки алюмінієвих деталей інструментом з гострою кромкою. Для розчинення залишків прокладки, що прилипли, використовуйте склад Decapjoint. Нанесіть склад на поверхню, що очищається. Зачекайте приблизно десять хвилин, потім видаліть залишки прокладки, що прилипли, дерев'яним шпателем. Цю операцію рекомендується виконувати у рукавичках.

Встановлення

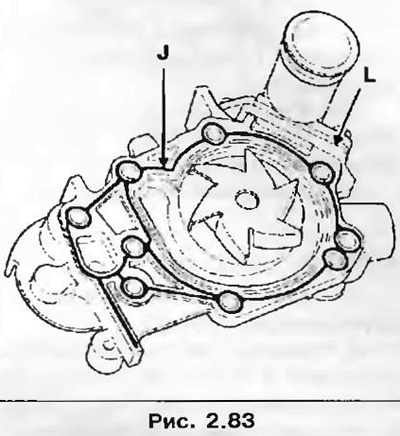

1. Для герметизації водяного насоса використовується герметик RHODORSEAL 5661; нанесіть шар герметика J (рис. 2.83).



2. Нанесіть шар герметика LOCTITE 518 на поверхню пари L між вхідним патрубком і корпусом водяного насоса.

3. Зробіть встановлення в порядку, зворотному зняття.

4. Встановіть ремінь приводу газорозподільного механізму.

5. Не забудьте витягти фіксатор ВМТ.
