Контрольні точки нижньої частини кузова

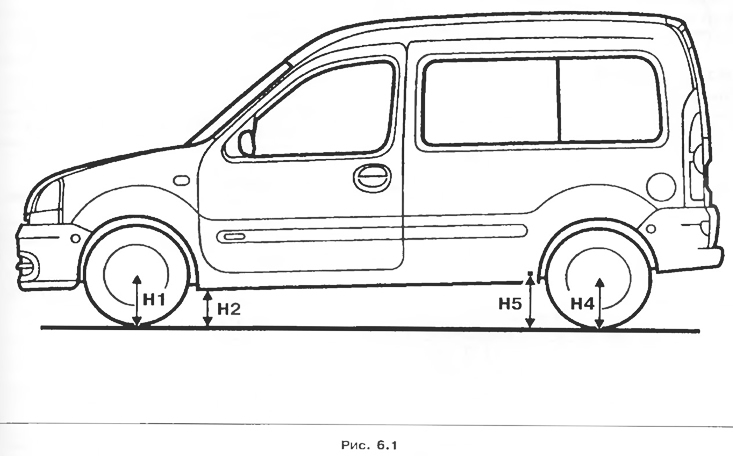

Розміри Н1 та Н4 вимірюються по осі колеса. Розмір Н2 вимірюється між нижньою поверхнею підмоторної рами (прямо під віссю колеса) та землею.

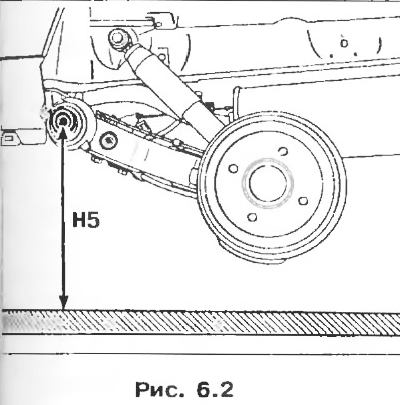

Розмір Н5 вимірюється по осі сайлентблок.

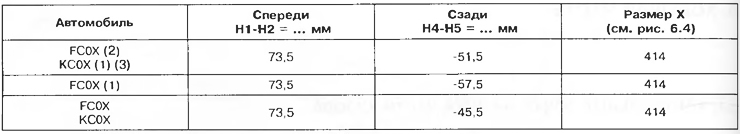

Положення контрольних точок нижньої частини кузова

• 1 - Збільшене корисне навантаження.
• 2 - Стандартне корисне навантаження.
• 3 - Для автомобілів, оснащених двигунами E7J та F8Q.

«Мінус» перед значенням вказує на те, що підлога розташована вище, ніж вісь колеса по відношенню до землі.

Допуски:±7,5 мм.

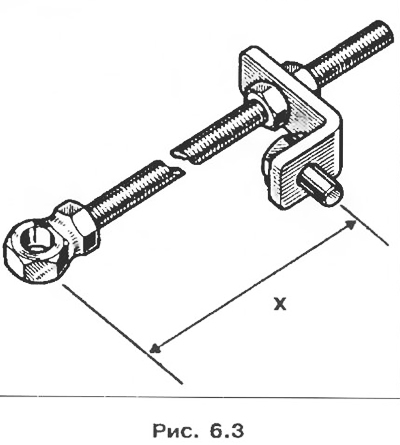

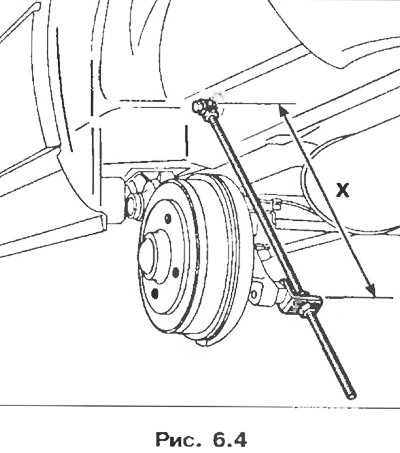

Різниця між правою і лівою стороною однієї осі автомобіля не повинна перевищувати 5 мм, при цьому сторона водія повинна завжди знаходитися вище. Після проведення робіт зі зміни положення контрольних точок нижньої частини кузова слід провести регулювання обмежувача гальмівних сил і фар.

Передня підвіска

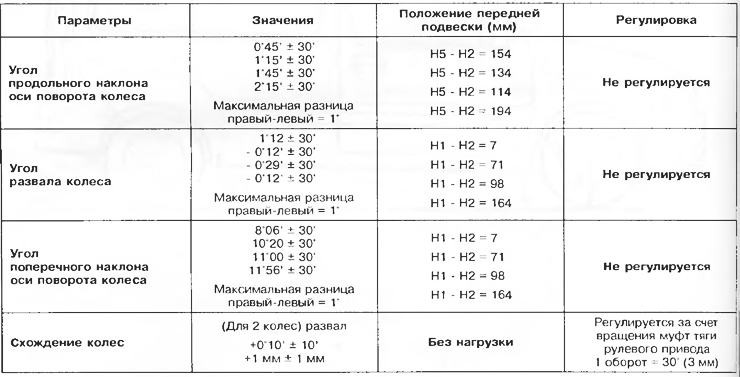

Технічні дані (стандартне корисне навантаження)

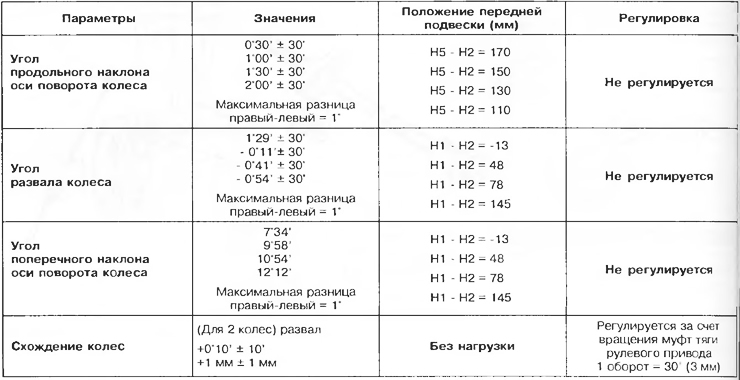

Технічні дані (збільшене корисне навантаження)
