Регулювання осьового зазору підшипників вторинного валу

Примітка. Регулювання виконуйте лише у разі заміни підшипників.

Встановіть первинний вал разом з підшипниками та кільцем для попереднього регулювання B. Vi. 116 завтовшки 0,62 мм (малий зовнішній 0).

Встановіть картер диференціала, встановіть та затягніть моментом болти роз'єму коробки та пластину кронштейна індикатора стрілочного типу В. Vi. 1161 на кріплення корпусу трипоїду.

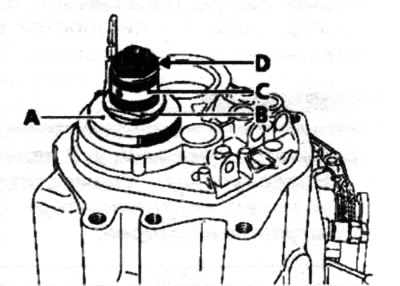

Встановіть:

• втулку Ст Vi. 1527 – А;
• опорне кільце;
• кільце шестерні;
• гайку, загорнуту остаточно D.

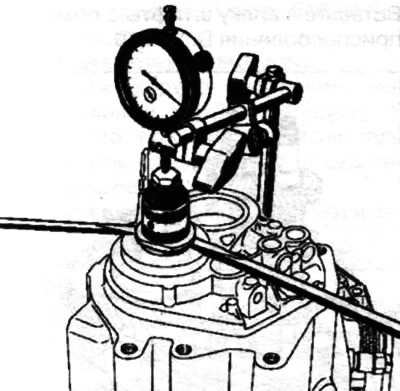

Встановіть індикатор типу стрілки з магнітною опорою.

Кілька разів переверніть первинний вал для того, щоб підшипники стали на місце.

Встановіть нуль на шкалі індикатора.

Використовуючи дві викрутки як важелі, потягніть догори первинний вал.



Вважайте показання індикатора стрілочного типу.


Кілька разів повторіть ці операції у тій самій послідовності.

Визначте середнє значення отриманих величин.

Обчисліть товщину для кільця регулювання попереднього натягу наступною формулою обчислення:

• товщина кільця для попереднього регулювання + середнє значення показань індикатора стрілочного типу - 0,02 (це значення треба відняти, щоб забезпечити мінімальний зазор) = товщині кільця для регулювання.

Приклад (значення мм):

• товщина кільця для попереднього регулювання 0,62 + середнє значення показань індикатора стрілочного типу 0,50 - 0,02 (це значення треба відняти, щоб забезпечити мінімальний зазор) = товщині кільця для регулювання 1,10.

Примітка. Набір регулювальних кілець завтовшки від 0,86 мм до 1,30 мм з кроком 0,04 мм поставляється на заміну.
