Турбокомпресор (двигун H4J)

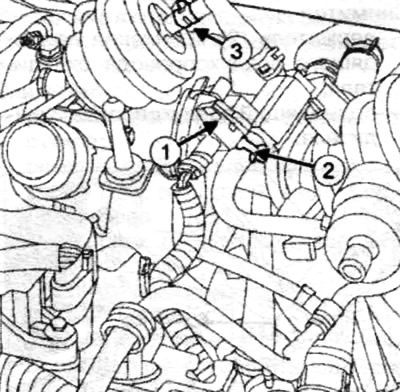

Від'єднайте роз'єм (1) електромагнітного клапана регулятора тиску наддуву.

Зніміть:

• хомут (2) з шлангу, що підводить, електромагнітного клапана управління пневмоприводом регулятора тиску наддуву;
• хомут (3) із шланга клапана регулювання тиску наддуву.

Від'єднайте:

• підводить шланг електромагнітного клапана регулятора тиску наддуву;
• шланг клапана регулювання тиску наддуву.

Зніміть повітряний провід з корпусу повітряного фільтра (див. опис вище).

Зніміть захисний екран турбокомпресора (див. опис вище). Від'єднайте шланги системи охолодження турбокомпресора (див. опис вище).

Зніміть маслопроводи турбокомпресора (див. опис вище).

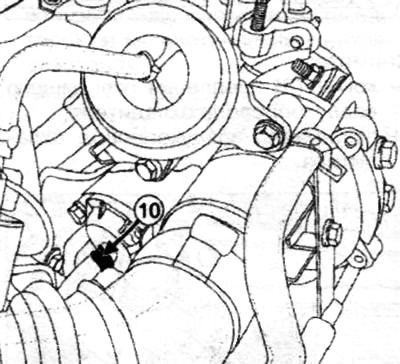

Розведіть хомут (10) вакуумного шлангу турбокомпресора та від'єднайте його.



Зніміть:

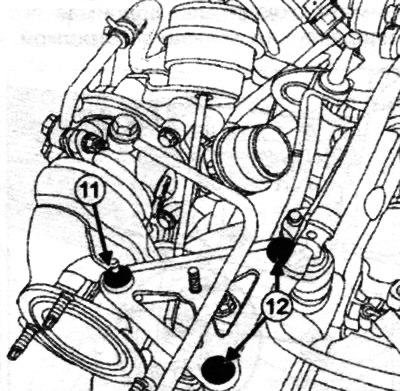

• гайку кріплення кронштейна (11) компресора;
• болти кріплення кронштейна турбокомпресора (12) від кришки головки блоку циліндрів;
• кронштейн турбокомпресора.

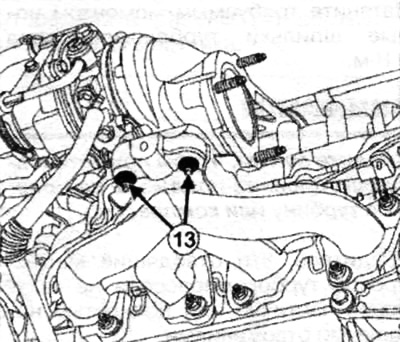

Зніміть гайки (13) нижнього кріплення турбокомпресора.



Зніміть:

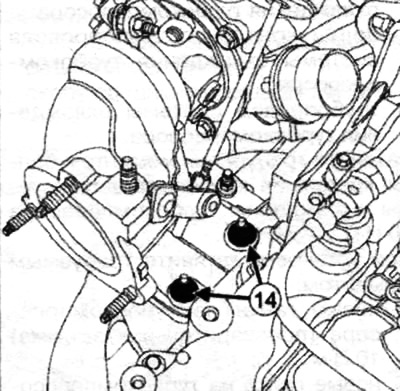

• верхні гайки (14) кріплення турбокомпресора;
• турбокопресор;
• прокладку між турбокомпресором та випускним колектором.

Замініть прокладку між випускним колектором та турбокомпресором, шпильки кріплення випускного колектора до турбокомпресора (у разі відвертання), гайки кріплення турбокомпресора.


За допомогою тампонів очистіть поверхню:

• випускного колектора,
• турбокомпресора у разі його повторного використання.

За допомогою очищувача очистіть та знежиріть привалювальні поверхні:

• випускного колектора;
• турбокомпресор у разі його повторного використання.

Примітка. Якщо під час операції зняття шпилька турбокомпресора вивернулася, замініть її новою та змастіть контрочним складом високої міцності.

Затягніть потрібним моментом нові шпильки турбокомпресора 9 Нм.

Увага. Слідкуйте за тим, щоб під час встановлення сторонні предмети не потрапили в турбіну чи компресор.

Переконайтеся, що маслопровід турбокомпресора, що відводить, не закупорений частково або повністю нагарними відкладеннями.

Переконайтеся у відсутності підтікання палива.

Переконайтеся у відсутності витоків, якщо вони є, замініть деталь.

У разі заміни турбокомпресора

Зніміть:

• болти кріплення трубопроводу охолодження турбокомпресора;
• болти кріплення трубопроводу системи охолодження турбокомпресора;
• трубопровід системи охолодження турбокомпресора

Затягніть болти кріплення трубопроводу системи охолодження турбокомпресора 40 Нм.

При установці затягніть потрібним моментом:

• нові гайки на турбокомпресорі (попередня затяжка) 10 Нм;
• нові гайки на турбокомпресорі 20 Нм.

Встановіть усі деталі у зворотному порядку.
