Запобіжний клапан надлишкового тиску-розрідження
У разі перекриття контуру рециркуляції парів бензину, цей клапан дозволяє уникнути створення в баку надлишкового тиску (здуття бака) або розрідження (через витрату палива бак роздавлюється).
Обмежувальний клапан
Цей клапан запобігає введенню в наливну горловину наконечника заправного пістолета для етилованого бензину або дизельного палива.
Клапан запобігання переповненню бака та клапан запобігання витіканню палива при перекиданні автомобіля
Робочим органом клапана запобігання переповненню є кулька.
Коли автомобіль стоїть під час заправки, кулька спирається на сідло, перекриваючи певний об'єм повітря в баку.
Під час руху автомобіля кулька відходить від сідла, відкриваючи повідомлення між баком та адсорбером.
У заповненому паливному баку обов'язково має бути певний обсяг повітря. Це дозволяє паливу розширюватись, не викликаючи здуття бака.
Клапан запобігання витіканню палива під час перекидання автомобіля дозволяє уникнути спорожнення бака через канал, що йде до адсорберу.

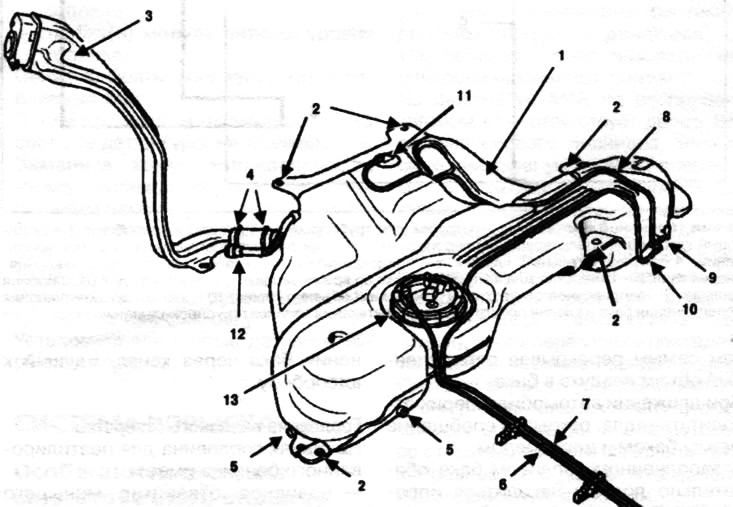

Паливний бак:
1 - паливний бак;
2 - отвори кріплення;
3 - горловина наливного отвору;
4 - кріпильний хомут наливної горловини;
5 - кронштейни кріплення гальмівних трубопроводів;
6 - трубопровід підведення палива;
7 - трубопровід підведення парів бензину;
8 - трубопровід відведення парів бензину до адсорбер (що йде від паливного бака);
9 - повідомлення з атмосферою;
10 - адсорбер;
11 — клапан запобігання переповненню бака та клапан запобігання витіканню палива при перекиданні автомобіля;
12 - протинагнітальна трубка (дегазація при наповненні);
13 - паливний насос з датчиком рівня збору.

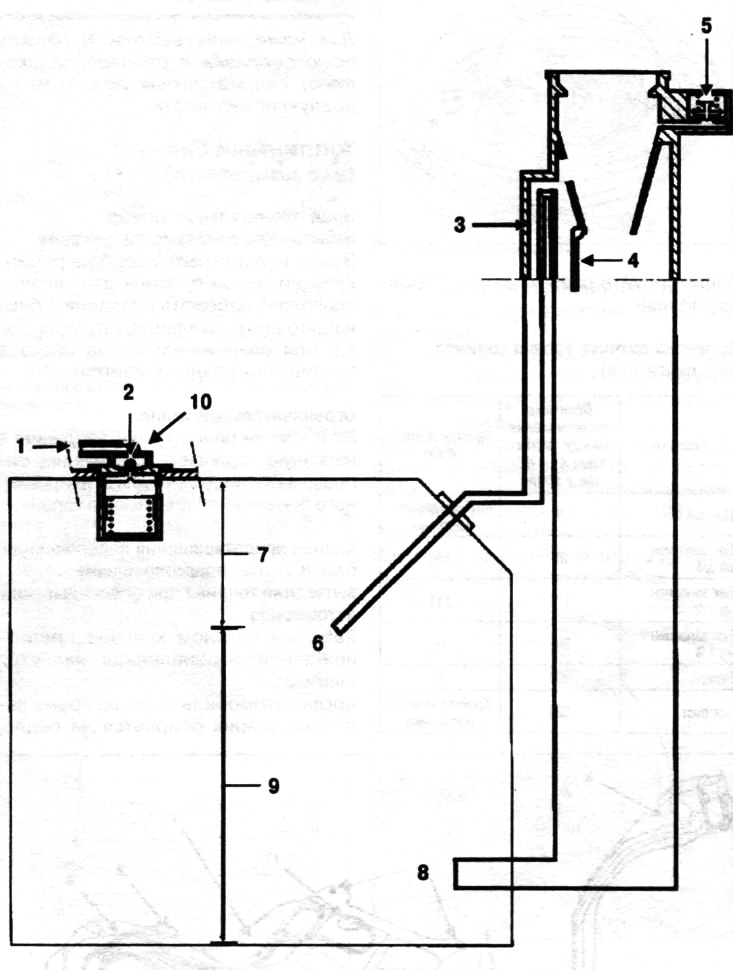

Схема паливної системи:
1 - патрубок для трубопроводу, що йде до адсорбер;
2 — кульковий клапан для запобігання переповненню;
3 - протинагнітальна трубка при наповненні;
4 - обмежувальний клапан;
5 - запобіжний клапан надлишкового тиску-розрідження;
6 - отвір для випуску повітря під час заправки;
7 - порожнина для розширення палива;
8 - заправний отвір;
9 - корисний обсяг палива;
10 — клапан запобігання переповненню бака та клапан запобігання витіканню палива при перекиданні автомобіля.
Горловина наливного отвору
Наливна горловина для неетильованого бензину має:
- наливний отвір меншого діаметру, ніж у звичайного заправного пістолета (обмежувальний клапан). Застосування етилованого бензину призводить до пошкодження системи зниження токсичності газів, що відпрацювали - кисневого датчика і каталітичного каталізатора;
- клапан, що закриває заправний отвір, щоб уникнути випаровування паровитікання бензину;
- герметичну пробку.
Зняття паливного бака (всі двигуни)
Встановіть автомобіль на витяг.
Вимкніть акумулятор. Злийте паливо з паливного бака. Зніміть головний глушник та проміжну трубу.
Зніміть:

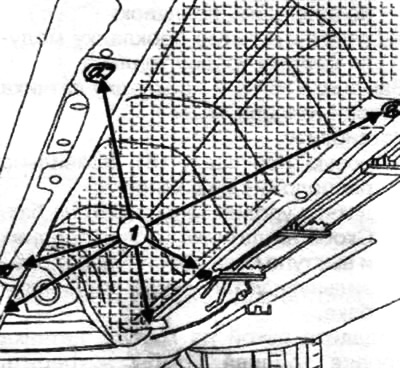

- тримачі центрального теплового екрана (1);
- центральний тепловий екран.
Зніміть:

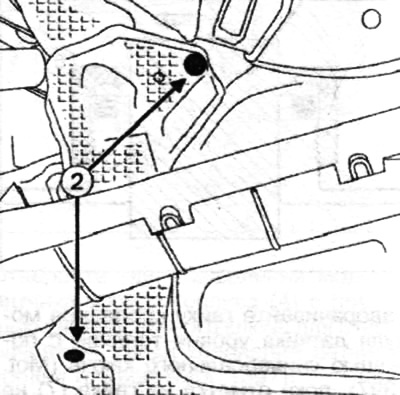

- болти кріплення заднього теплового екрана (2);
- задній теплозахисний екран.

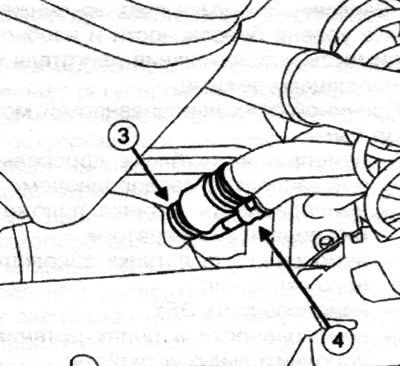

Зніміть хомут (3) патрубка наливної труби з паливним баком з боку паливного бака.
Від'єднайте штуцер нагнітальної трубки (4).

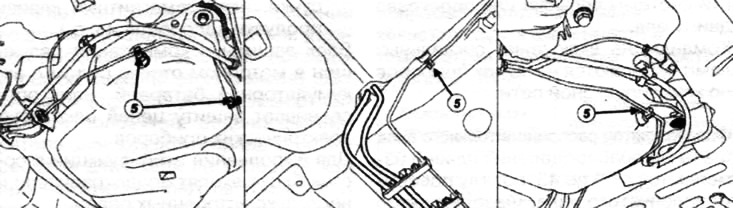

Від'єднайте жорсткі гальмівні трубопроводи (5) і трохи відведіть їх убік.

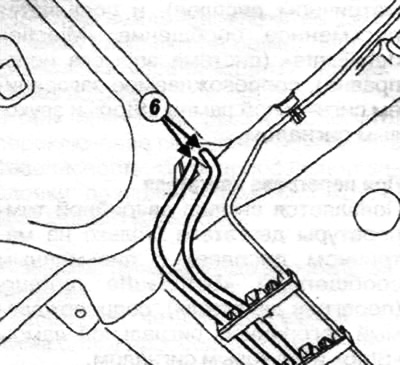

Від'єднайте паливопроводи (6) від паливного бака та відведіть їх убік.

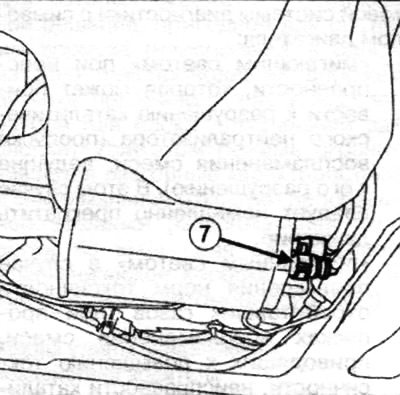

Від'єднайте штуцер трубопроводу адсорбера (7), що відводить, і відведіть їх убік.
Від'єднайте патрубок наливної горловини з боку паливного бака. Встановіть гідравлічний домкрат під паливний бак.

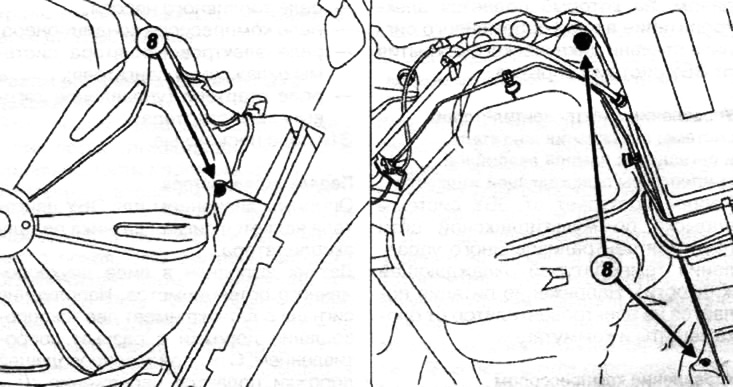

Викрутіть болти (8) кріплення паливного бака.
Трохи опустіть паливний бак.
Від'єднайте:
- роз'єм модуля датчика рівня палива;
- трубку (і) модуля датчика рівня палива.
Зніміть болти кріплення (8) та паливний бак.
У разі заміни паливного бака зніміть датчик рівня палива.
Замініть хомут паливопроводу між наливною горловиною та паливним баком.
Після встановлення бака затягніть болти кріплення паливного бака 21 Нм.
Приєднайте патрубок наливної труби до паливного бака.
Встановіть усі зняті деталі у зворотному порядку.
