Процедура затягування двигуна К4М

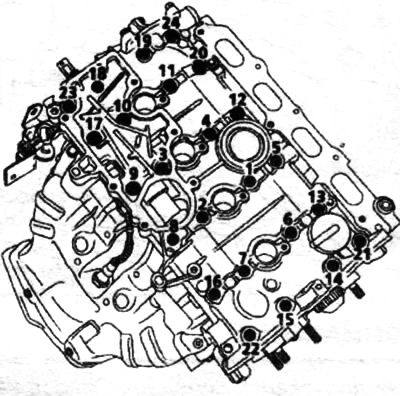

Затягніть у зазначеному порядку необхідним моментом:

• болти кріплення 22, 23, 20, 13 кришки головки блоку циліндрів (80 Нм);
• болти 1-12, 14-19, 21-24 кріплення кришки головки циліндрів (120 Нм).

Послабте у вказаному порядку болти 22, 23, 20, 13.

Затягніть у зазначеному порядку потрібним моментом болти кріплення 22, 23, 20, 13 кришки головки блоку циліндрів (120 Нм).



Встановіть маслоотделитель.

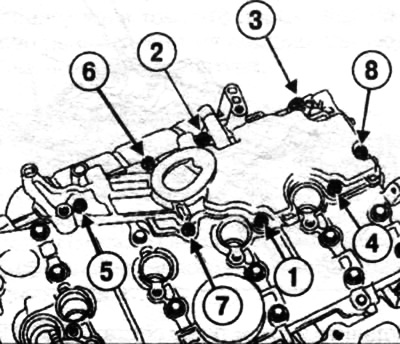

Затягніть у наведеному на малюнку порядку необхідним моментом:

• нові болти кріплення масловідділювача (у нерізьбових отворах) (15 Нм);
• болти кріплення маслоотделителя (нові або колишні) в отворах з вже нарізаним різьбленням (10 Нм).

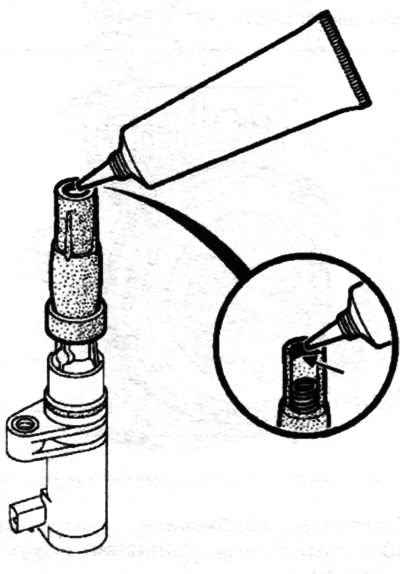

Нанесіть на всі чотири котушки запалення смужки мастила марки GRAISSE FLUOREE діаметром 2 мм по внутрішньому колу ковпачка дроту високої напруги.




Загорніть свічки запалювання.

Затягніть потрібний момент (25-30 Нм) свічки запалювання за допомогою набору ключів свічки (Ele. 1382).

Встановіть котушки запалювання.

Затягніть необхідним моментом:

• болти кріплення котушок запалювання (у різьбових отворах) (12 Нм);
• болти кріплення котушок запалювання (в отворах без різьблення) (15 Нм).

Обов'язково замініть усі прокладки впускного колектора.

Затягніть болти кріплення впускного колектора (9 Нм).

Встановіть:

• блок дросельної заслінки;
• корпус повітряного фільтра
