Ліва маятникова підвіска (двигун M4R)

Зняття

Встановіть автомобіль на витяг.

Зніміть:

• ліве переднє колесо;
• лівий передній підкрилок;
• акумуляторну батарею;
• полицю під акумуляторну батарею;
• корпус повітряного фільтра;
• захист піддону картера двигуна;
• нижню реактивну тягу.

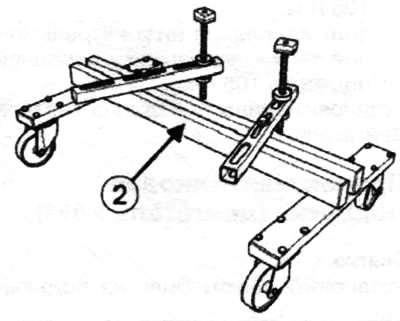

Встановіть опору для зняття та встановлення силового агрегату. (Mot. 1390) (2) під двигун.

Примітка. Положення утримуючої гальмівної колодки опори для зняття та встановлення силового агрегату. (Mot. 1390) пристосування має відповідати цій схемі.

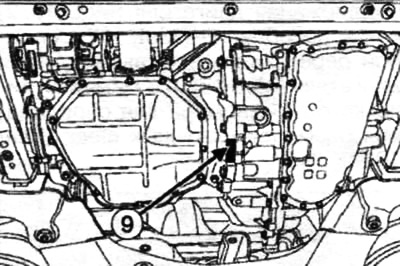

Встановіть утримуючу гальмівну колодку пристрою під підсилювач блоку циліндрів (з боку коробки передач) у точці (9). Відрегулюйте утримуючу гальмівну колодку пристрою під підсилювачем блоку циліндрів (з боку коробки передач).

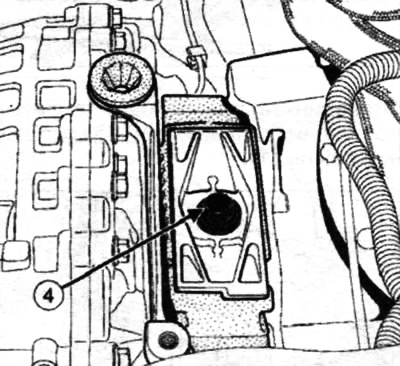

Викрутіть центральний болт (4) з кронштейна лівої опори маятникової підвіски коробки передач.




Примітка. Намагайтеся не пошкодити водяний насос під час використання кузова як опори під час операцій з підйому.

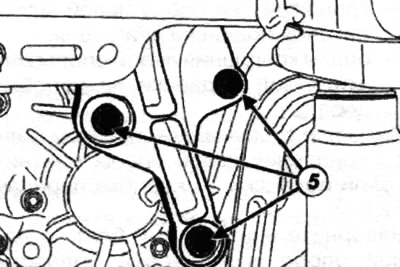

Трохи підніміть підйомник, щоб отримати доступ до болта кріплення (5) на опорі підвіски маятникової коробки передач.

Зніміть:

• болти кріплення на лівій опорі маятникової підвіски коробки;
• кронштейн опори лівої маятникової підвіски коробки.

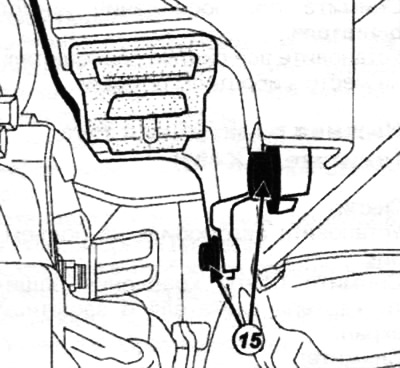

Послабте затягування болтів кріплення (15) лівої опори маятникової підвіски коробки.

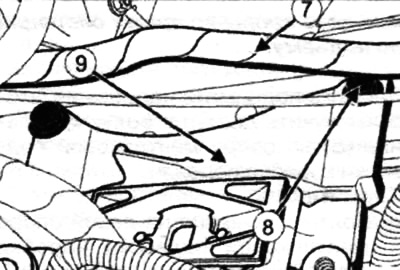

Відведіть убік джгут проводів (7).


Зніміть:

• болти кріплення (8) кронштейна лівої опори маятникової підвіски (9) на кузові;
• опору лівої маятникової підвіски із кузова.

Встановлення

Встановіть:

• опору лівої маятникової підвіски на кузов;
• болти кріплення лівої опори маятникової підвіски на кузові

Затягніть болти кріплення лівої опори маятникової підвіски на кузові 62 Нм.



Встановіть джгут дротів.

Встановіть:

• кронштейн на опору лівої маятникової підвіски двигуна;
• болти кріплення лівої опори маятникової підвіски на коробці.

Затягніть болти кріплення лівої опори маятникової підвіски на коробці передач 62 Нм.

Закрутіть центральний болт на лівій опорі підвіски маятникової двигуна.

Затягніть потрібний момент центральний болт кріплення лівої опори маятникової підвіски на коробці передач 62 Нм.

Зніміть пристрій з-під двигуна.

Встановіть усі зняті деталі на місце у зворотному порядку.
