Розбирання
Примітка. Дані дії необхідно виконувати лише при заміні чи перевірці шатуна чи поршня.
Позначте положення поршня щодо циліндра за допомогою олівця.

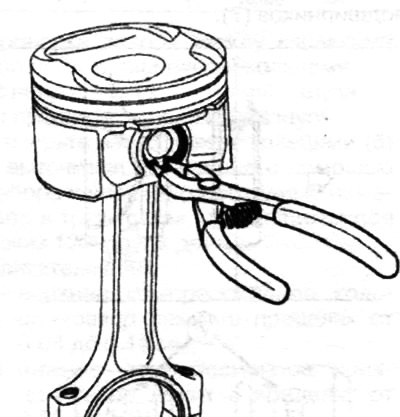

Зніміть кільце за допомогою щипців.

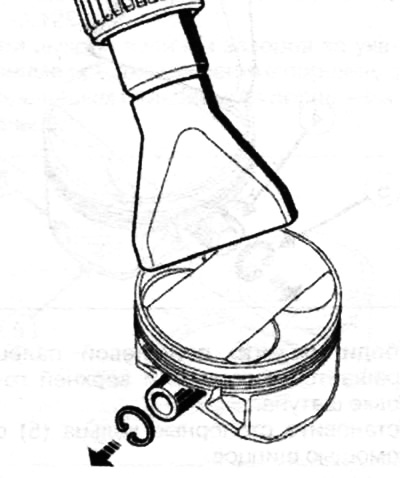

Нагрійте днище поршня (до температури 60-70°С) за допомогою промислового фена або нагрівального елемента потужністю 1500 Вт. Випресуйте поршневий палець. Позначте поршневий палець по відношенню до поршня за допомогою олівця, що не стирається.
Виконайте вказані операції на інших поршнях.
Примітка. Болти кріплення кришок шатунів підлягають обов'язковій заміні.
Щоб уникнути руйнування шатуна, не допускайте ударів і не використовуйте як опору поверхні кришки і тіла шатуна. Очистіть поршень у збиранні з шатуном за допомогою очисника.
Просушіть усі деталі за допомогою пневматичного пістолета-розпилювача.
Складання

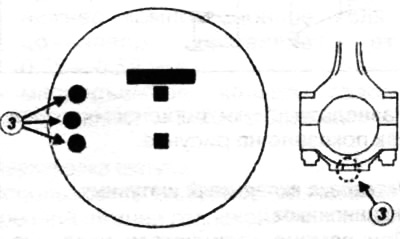

При встановленні поршневих пальців мітка (3) повинна розташовуватися з тієї ж сторони поршня та головки шатуна, що перед зняттям пальців.

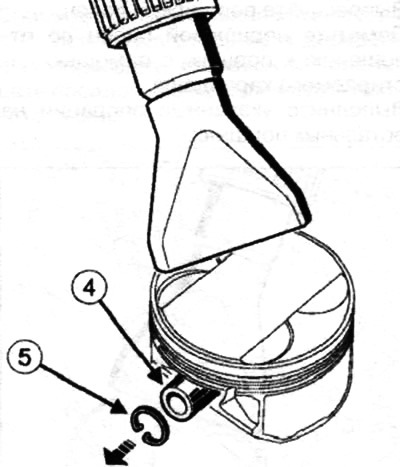

Нагрійте днище поршня (до температури 60 - 70°С) для полегшення встановлення поршневого пальця.
Встановіть поршневий палець (4).
Переконайтеся, що поршневий палець обертається у поршні та верхній головці шатуна.
Встановіть стопорні кільця (5) за допомогою щипців.
