Примітка. Не можна торкатися пальцями колби біксенонової лампи. Жир і олія з пальців випаровуватимуться при нагріванні лампи, і конденсуватимуться на відбивачі, внаслідок чого він може вийти з ладу.
Зняття фари (Megane III та Fluence з кузовом універсал)

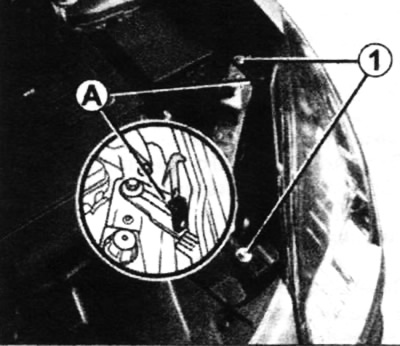

Відкривши капот, потягніть пристрій А вгору. Зніміть два гвинти 1 фари за допомогою пристрою. Зсуньте фару вперед у напрямні до упору.
Після встановлення фари на місце затягніть гвинти 1 і встановіть пристрій у гніздо.

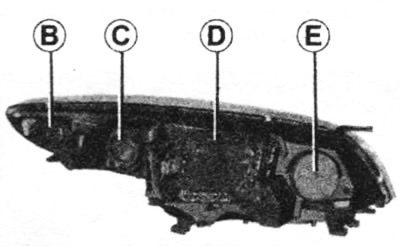

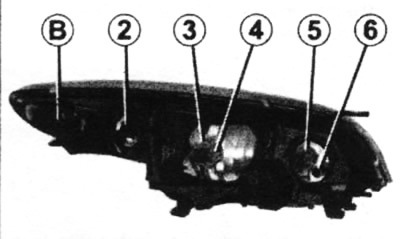

Лампа вказівника повороту
Щоб розблокувати, поверніть патрон лампи B.
- Тип лампи: PY21W.
Лампа денного світла
Зніміть кришку, розблокуйте патрон лампи 2, повернувши його.
- Тип лампи: P21W.
Лампа ближнього світла
Галогенні лампи ближнього світла: розблокуйте два пружинні фіксатори D, вийміть кришку, потім від'єднайте пружинний фіксатор 3, щоб вийняти лампу 4.
- Тип лампи: Н7.
Увага. Обов'язково використовуйте лампи з колбою, яка не пропускає ультрафіолетове випромінювання UV 55W, щоб запобігти пошкодженню пластмасових розсіювачів фар. Не торкайтеся руками скляної колби лампи. Тримайте її за цоколь. Замінивши лампу, слідкуйте за правильною установкою кришки.
Ксенонові лампи ближнього світла мають тип лампи D1S.
Лампи далекого світла
Зніміть кришку Е, натисніть на патрон лампи 5, щоб розблокувати його.
- Тип лампи: Н7.
Передній габаритний вогонь

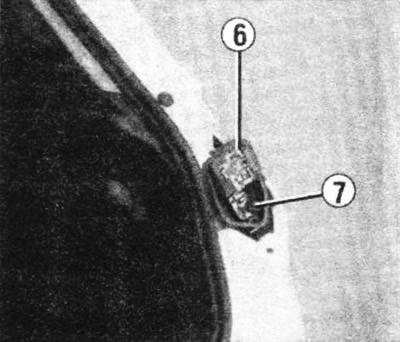

Зніміть кришку Е та потягніть за патрон 6.
- Тип ламп: W5W.

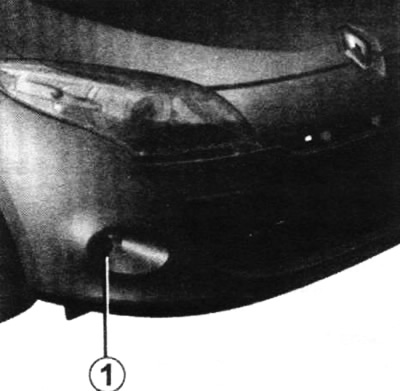

Протитуманні фари
Оскільки при заміні протитуманної фари потрібно зняти передній бампер, звертайтеся на СТО.
Процедуру заміни описано у розділі «Електроустаткування».
Зняття фари (Fluence з 4-дверною модифікацією)

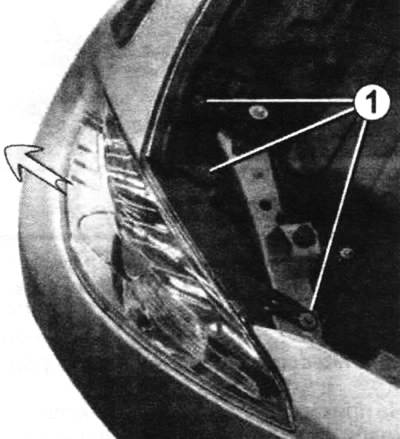

Відкривши капот, відкрутіть гвинти 1 за допомогою викрутки.
Потягніть фару до упору у напрямку стрілки.
Примітка. Фара може бути витягнута повністю. Не докладайте надто великого зусилля, яке може пошкодити з'єднання.

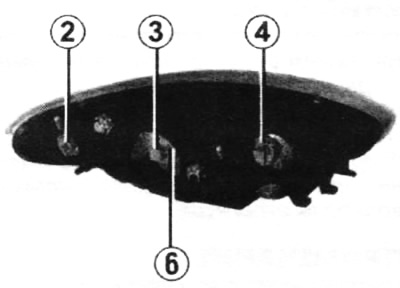

Лампи покажчиків поворотів

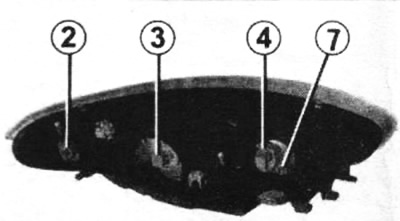

Зніміть кришку, поверніть патрон лампи 2 на чверть оберту і виверніть лампу на чверть оберту.
- Тип лампи: PY21W.
Лампи ближнього світла

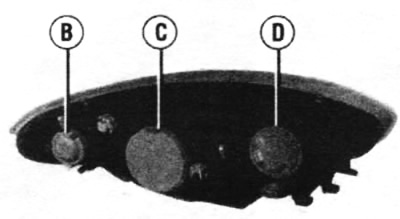

Галогенні лампи ближнього світла: зніміть кришку С та від'єднайте роз'єм лампи 3.
Натисніть на верхню частину клямки 6, вийміть вузол із гнізда, потім зніміть лампу.
- Тип лампи: Н7.
Увага. Обов'язково використовуйте лампи з колбою, яка не пропускає ультрафіолетове випромінювання UV 55W, щоб запобігти пошкодженню пластмасових розсіювачів фар.
Не торкайтеся руками скляної колби лампи. Тримайте її за цоколь. Замінивши лампу, слідкуйте за правильною установкою кришки.
Ксенонові лампи ближнього світла мають тип лампи D1S.
Лампи далекого світла
Відкрутіть кришку D на чверть оберту та зніміть роз'єм 4 разом із лампою.
Вийміть лампу з гнізда.
- Тип лампи: Н7.
Лампи габаритних вогнів
Відкрутіть кришку D на чверть оберту, потягніть патрон 7 і вийміть лампу.
- Тип лампи W5W.
Лампи задніх ліхтарів (Megane III з 5-дверним кузовом)

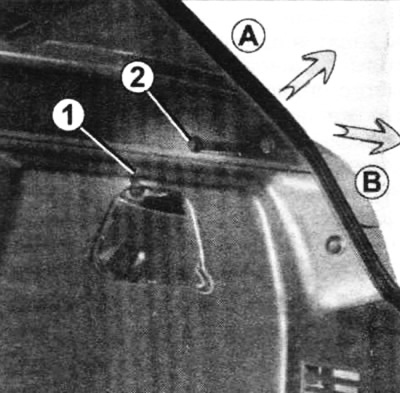

Від'єднайте кришку, щоб отримати доступ до гайок 1 і 2. Відкрутіть гайку 2, не знімаючи її.
Відкрутіть гайку 1, натисніть, щоб звільнити передню частину ліхтаря (стрілка А), а потім зніміть гайку.
Зовнішньо потягніть ліхтар на себе (стрілка В).

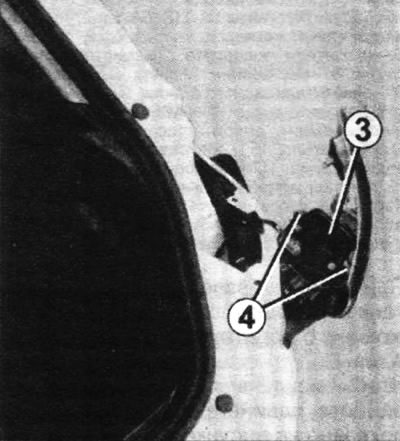

Зніміть утримувач ламп 3, звільнивши клямки 4.
- Покажчик повороту 5, тип лампи: PY21W.
- Габаритні вогні та ліхтар стоп-сигналу 6, тип лампи: P21/5W.

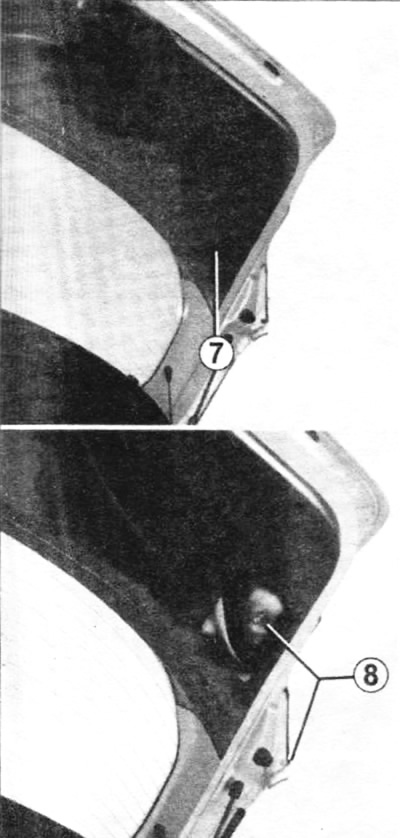

З боку багажного відділення від'єднайте кришку люка 7, а потім зніміть болти 8.

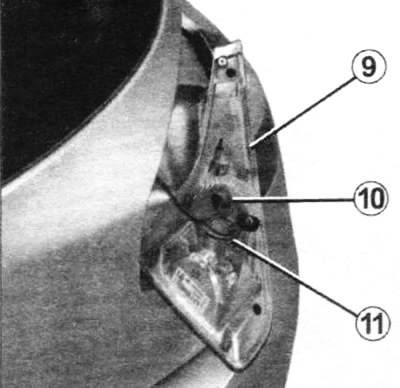

Опустіть двері задку, потім потягніть назад ліхтар 9; щоб від'єднати його.
Викрутіть патрон відповідної лампи.
- Ліхтар заднього ходу 10, тип лампи: W16W.
- Протитуманний ліхтар/габаритний вогонь 11, тип лампи: P21/4W.
Під час встановлення дійте у зворотному порядку, намагаючись не пошкодити електропроводку.
Лампи задніх ліхтарів (Megane III з 3-дверним кузовом)

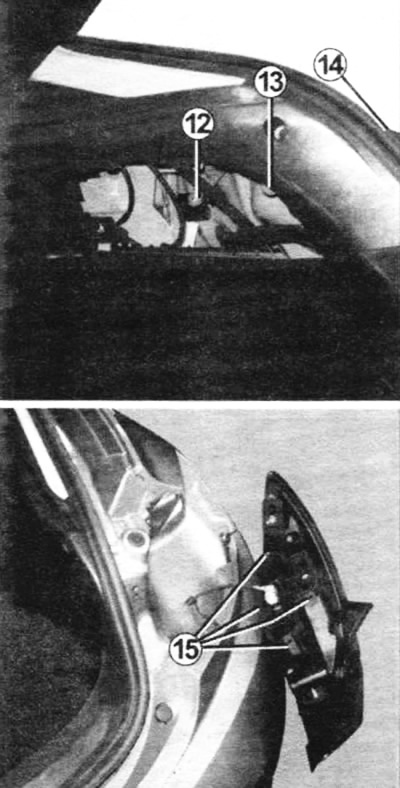

Від'єднайте кришку люка доступу та відверніть гайки 12 та 13.

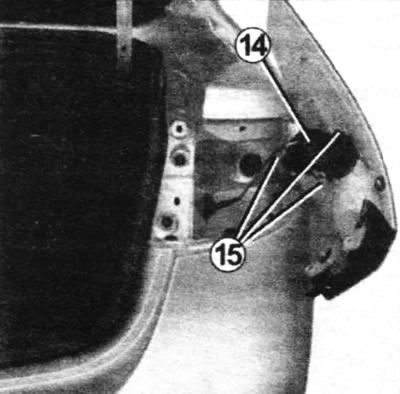

Ззовні зніміть болт 14, потім потягніть ліхтар і зніміть патрон ламп, звільнивши клямки 15.
- Габаритні вогні/ліхтар стоп-сигналу 16 тип лампи: P21/5W.
- Покажчик поворотів 17 тип лампи: PY21W.
- Ліхтар заднього ходу 18, тип лампи: P21W.

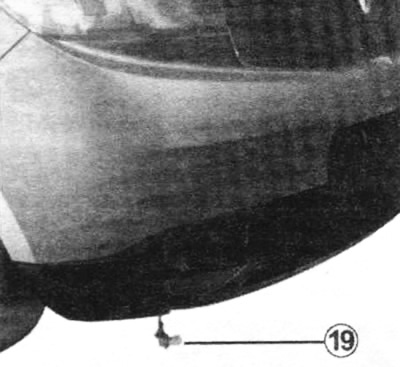

Відверніть патрон 19 протитуманного заднього ліхтаря, взявшись за нього знизу і повернувши до центральної частини автомобіля.
- Тип лампи: P21W.
Лампи задніх ліхтарів (Megane III з кузовом універсал)

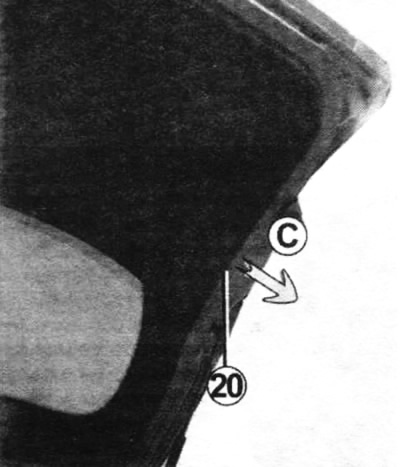

З боку багажного відділення від'єднайте кришку 20 люка (стрілка С), потім зніміть болти.

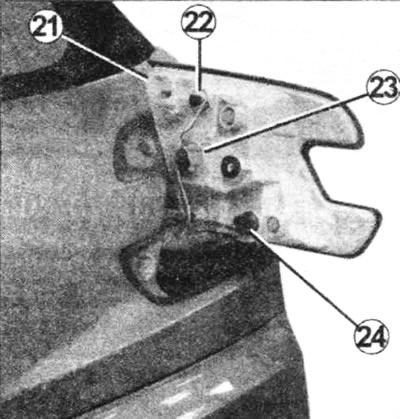

Опустіть задню дверцята, потім потягніть назад ліхтар 21, щоб від'єднати його.
Поверніть патрон відповідної лампи на чверть оберту.
- Габаритний вогонь 22 тип лампи: W5W.
- Ліхтар заднього ходу 23, тип лампи: P21W.
- Протитуманний ліхтар 24, тип лампи: H21W.

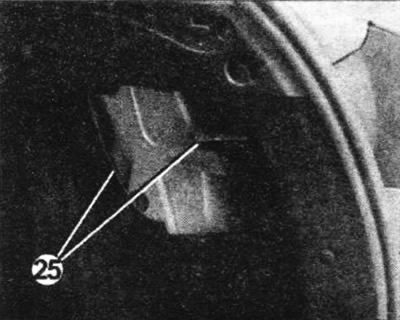

Від'єднайте кришки 25, щоб отримати доступ до гайок.
Відкрутіть 2 гайки.
Зовні потягніть ліхтар на себе.

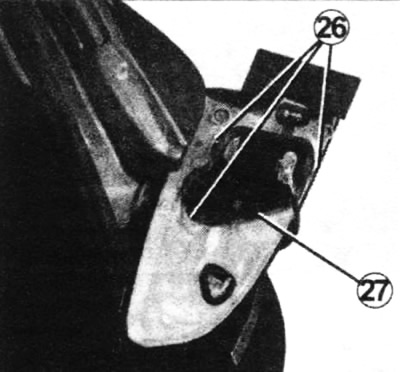

Зніміть тримач ламп 27, звільнивши клямки 26.

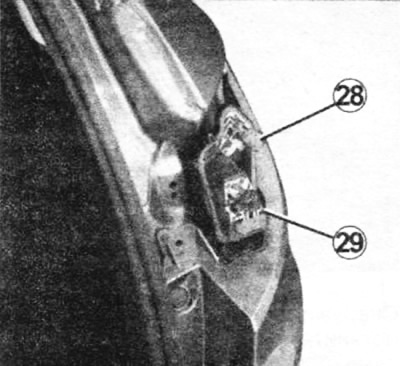

- Габаритні вогні та ліхтар стоп-сигналу 28, тип лампи: P21/5W.
- Покажчик поворотів 29 тип лампи: PY21W.
Під час встановлення дійте у зворотному порядку, намагаючись не пошкодити електропроводку.
Лампи задніх ліхтарів (Fluence з 5-дверною модифікацією)
Від'єднайте кришку набору інструментів та вийміть їх.
Відкрийте люк 1 для доступу до гайок 2 та 3.
Відкрутіть гайку 2, не знімаючи її. Натисніть зверху, щоб звільнити передню частину ліхтаря (стрілка А), а потім зніміть гайку 2.
Зовнішньо потягніть ліхтар на себе (стрілка В).

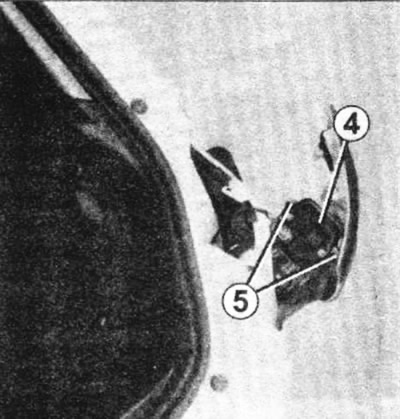

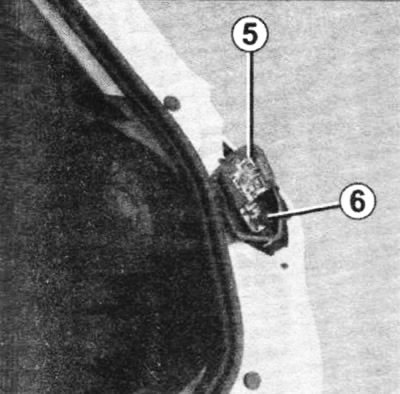

Зніміть патрон 4, розблокувавши фіксатори 5.
- Покажчик повороту 6, тип лампи: PY21W.
- Габаритні вогні та ліхтар стоп-сигналу 7, тип лампи: P21/5W.

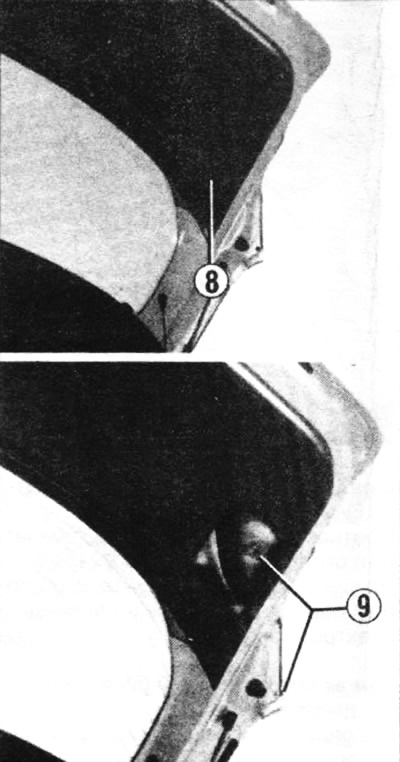

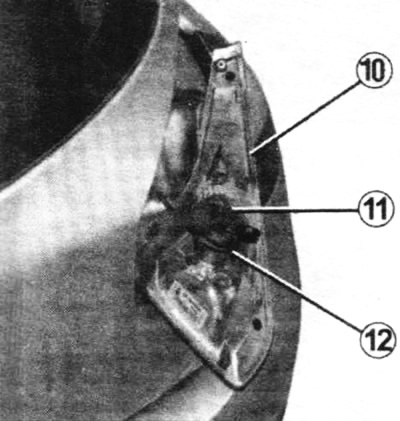

З боку багажного відділення від'єднайте кришку відділення 8, а потім зніміть гвинти 9.
 |  |
Опустіть двері задньої частини, потім потягніть назад ліхтар 10, щоб від'єднати його.
Викрутіть патрон відповідної лампи.
- Ліхтар заднього ходу 11, тип лампи: W16W.
- Протитуманний ліхтар/габаритний вогонь 12, тип лампи: P21/4W.
Лампи задніх ліхтарів (Fluence з 4-дверною модифікацією)

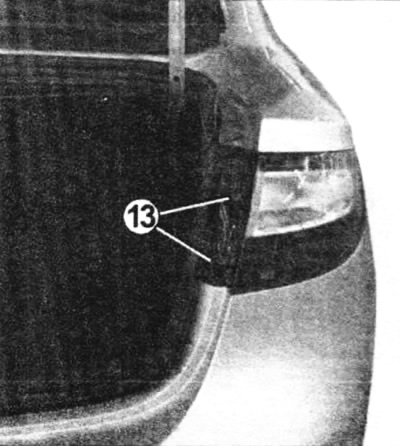

Відкрийте двері багажного відділення і відверніть гвинти 13, потім витягніть блок ліхтарів, потягнувши його назад.
Розблокуйте клямки 15, щоб зняти патрон лампи 14.

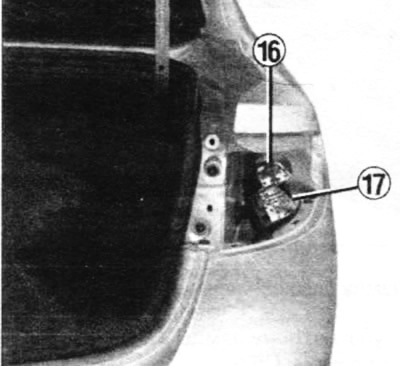

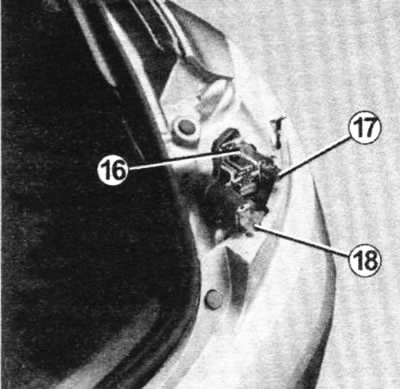

Викрутіть патрон лампи 16 або 17, а потім замініть лампу.
- Покажчик повороту 16 тип лампи: PY21W.
- Габаритні вогні та ліхтар стоп-сигналу 17, тип лампи: P21/5W.

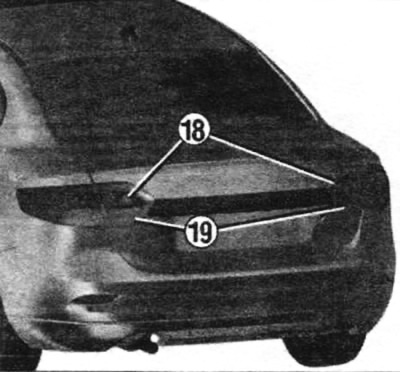

Для заміни ламп ліхтаря заднього ходу на двері багажного відділення 18 та заднього протитуманного ліхтаря 19 зверніться на СТО.
 |  |

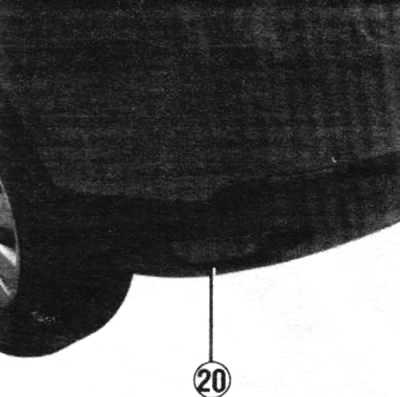

Відверніть патрон лампи заднього додаткового протитуманного ліхтаря 20, взявшись за патрон знизу та повернувши до центральної частини автомобіля.
- Тип лампи: P21W.
Примітка. Заміна третього ліхтаря стоп-сигналу описана у розділі «Електроустаткування».
Заміна ламп ліхтаря освітлення номерного знака

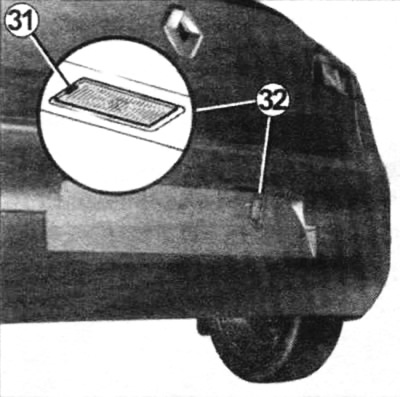

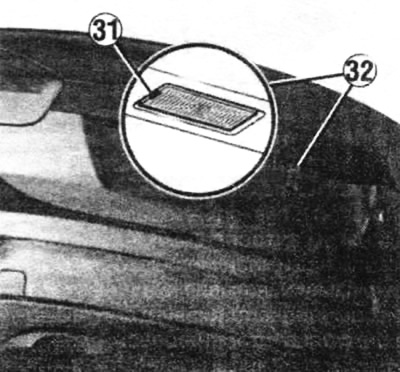

Від'єднайте ліхтар 32, натиснувши на фіксатор 31.
Зніміть кришку ліхтаря для доступу до лампи.
- Тип лампи W5W.
Megane III
Fluence
Бічні повторювачі покажчиків повороту

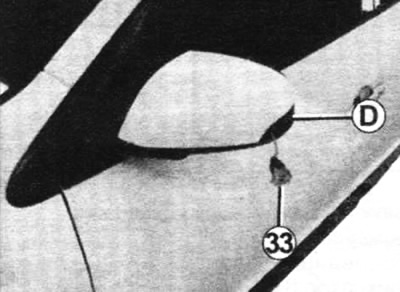

Від'єднайте від клямки бічний повторювач покажчика повороту 33 (за допомогою плоскої викрутки, встановленої в зоні D).
Потім поверніть задню частину бокового повторювача вказівника повороту до передньої частини автомобіля). Поверніть патрон на чверть оберту та вийміть лампу.
- Тип лампи W5W.
Заміна ламп переднього стельового плафона

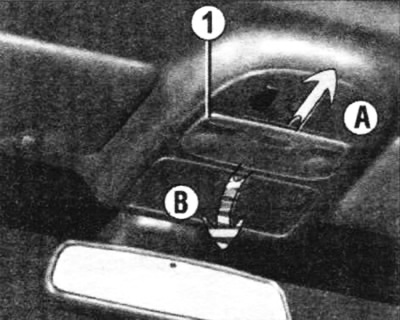

Встановіть три перемикачі в центральне положення.

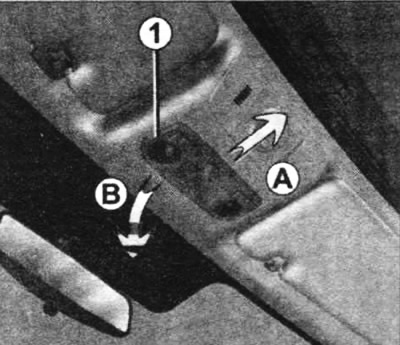

Посуньте плафон до задньої частини (стрілка А), потім посуньте передню частину плафона вниз (стрілка В). Під час виймання плафона не тягніть за електричні дроти. Від'єднайте розсіювач 1.
- Тип лампи W5W.
Megane III
Fluence
Примітка. Для вилучення лампи, що перегоріла, можна скористатися викруткою з плоским лезом.

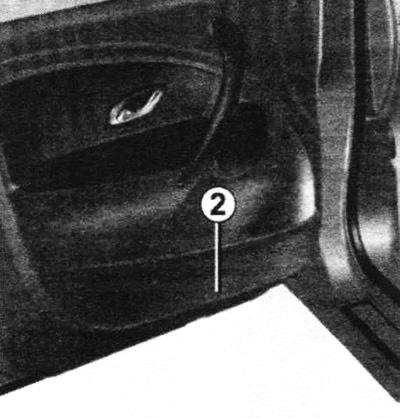

Ліхтарі підсвічування дверей
Від'єднайте плафон 2 за допомогою плоскої викрутки.
Поверніть патрон на чверть оберту, щоб вийняти лампу.
- Тип лампи W5W.
Лампа освітлення речової скриньки

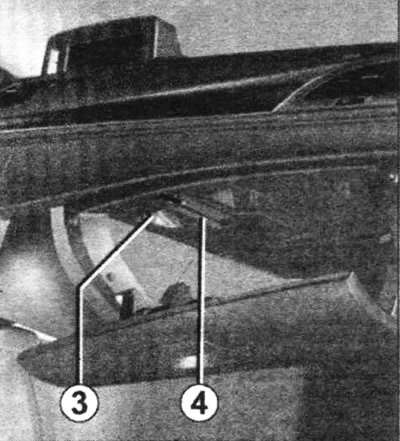

Відкрийте люк 3, щоб полегшити доступ до патрона лампи 4.
- Тип лампи: C5W.

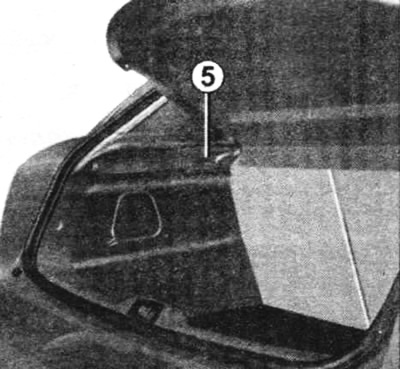

Лампа освітлення багажного відсіку (Megane III)
Від'єднайте ліхтар 5 за допомогою викрутки з плоским лезом.
Від'єднайте плафон.

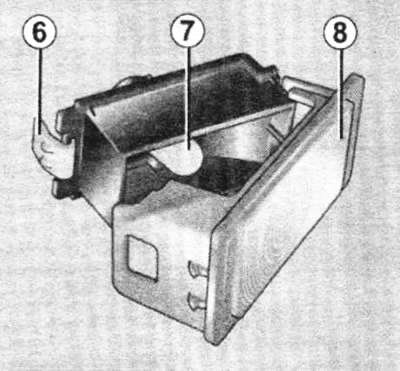

Натисніть на фіксатор 6, щоб від'єднати розсіювач 8 і отримати доступ до лампи 7.
- Тип лампи W5W.
 |  |
Лампа освітлення багажного відсіку (Fluence)

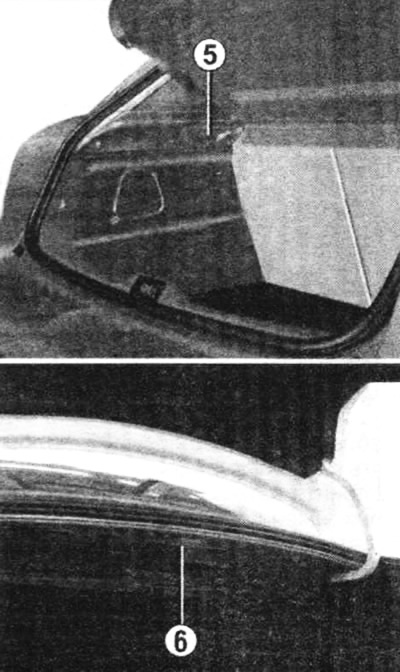

Від'єднайте ліхтар 5 або б за допомогою викрутки з плоским лезом.
Від'єднайте плафон.

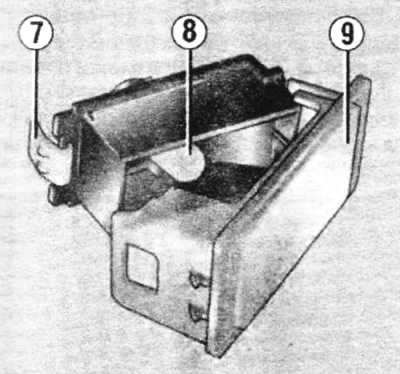

Натисніть на фіксатор 7, щоб від'єднати розсіювач 9 і отримати доступ до лампи 8.
- Тип лампи W5W.
