Позначення, прийняті на електричних схемах

Кольори дротів

В основних електричних ланцюгах використовуються дроти наступних кольорів:

червоний	«+» 12 В до замку запалювання
Жовтий	«+» 12 Після замку запалювання
Блакитний	Ланцюг габаритних вогнів або пристроїв ідентифікації
Чорний	Безпосереднє з'єднання на «масу»

Для інших ланцюгів та роз'ємів використовуються також дроти інших кольорів.

ВА	Білий
BE	Блакитний
BJ	Бежевий
CY	Прозорий чи білий
GR	Сірий
JA	Жовтий
МА	Коричневий
NO	Чорний
OR	Помаранчевий
RG	червоний
SA	Рожевий
VE	Зелений

Примітка. Ланцюги «+» стартера, з'єднання з «масою», ланцюги зі зміною полярності не належать до основних електричних кіл. Наявність або відсутність пристроїв захисту ланцюгів (плавкі та біметалічні запобіжники) не впливає на застосованість електричних дротів.

Забарвлення електричних проводів на електрообладнанні, що постачається як запасні частини, відповідає викладеним вище правилам не завжди.

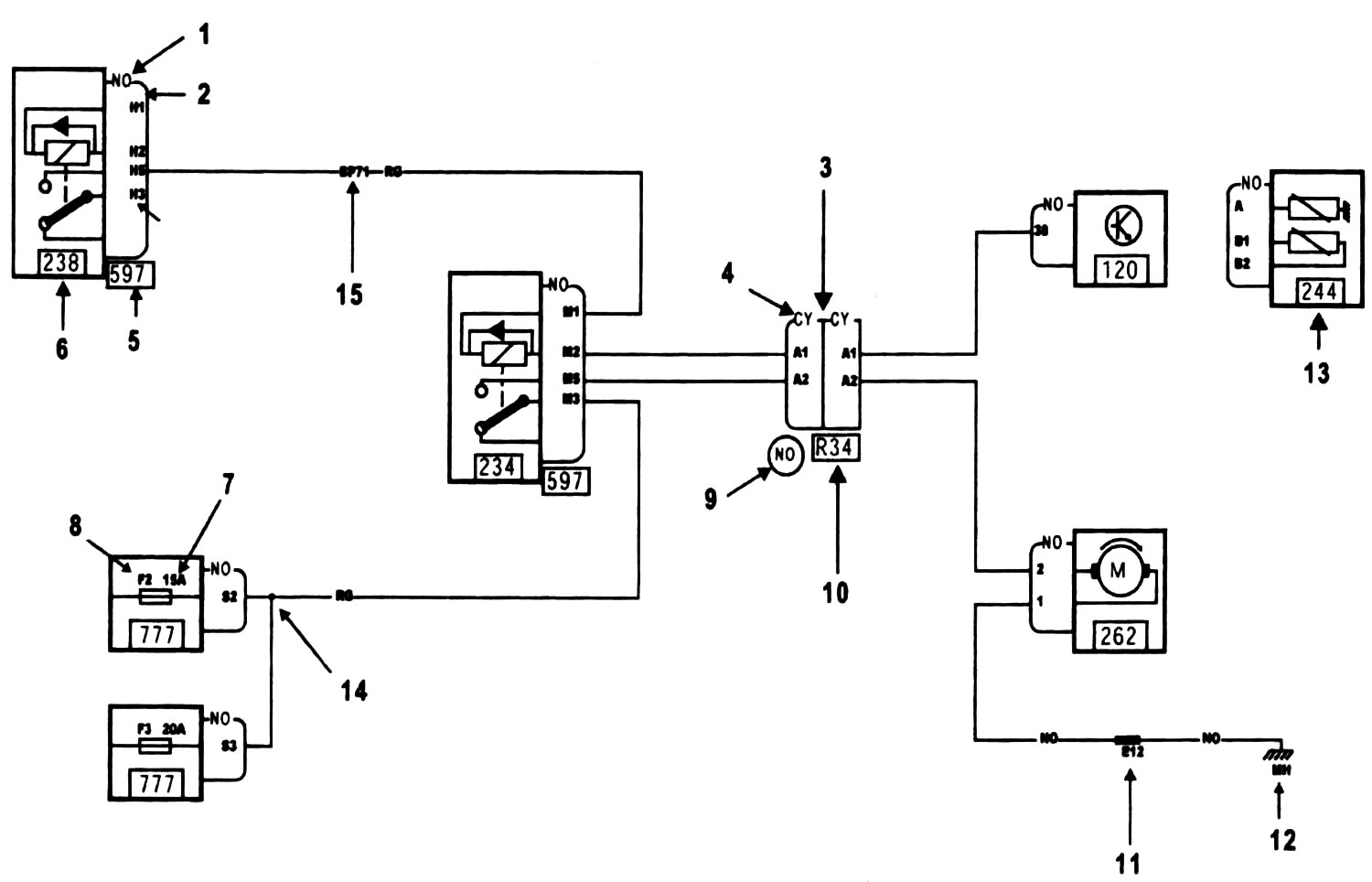

Позначення, прийняті на електричних схемах

1	Колір роз'єму
2	Схема роз'єму
3	Схема підключення
4	Колір роз'єму
5	Номер плати, до якої підключено прилад
6	Номер приладу
7	Номінальний струм запобіжника
8	Розташування запобіжника на платі
9	Колір тримача
10	Номер з'єднання
11	Номер місця зрощування дротів
12	Номер з'єднання з «масою»
13	Допоміжний елемент
14	Схема підключення
15	Код мети (дозволяє визначити призначення дроту), див.

Примітка. Допоміжний елемент: це елемент, який подає на ЕБУ інформацію, на підставі якої видається керуючий сигнал на реле. Більш детально з'єднання між елементами та ЕБУ представлені на відповідній схемі.

Перелік з'єднань з «масою»

Позначення з'єднанні з «масою»	Найменування з'єднань з масою»
MAH	Електрична «маса» ABS
МАК	Електрична «маса» з боку пасажира
МАМ	«Маса» електроприладів на лівій поперечині панелі приладів
MAN	«Маса» електроприладів на правій поперечці панелі приладів
MANA	Електрична «маса» балки панелі приладів (права 2)
MAO	«Маса» аудіосистеми на поперечині панелі приладів
MAS	Електрична «маса» лівого переднього лонжерону
MAU	Електрична «маса» балки панелі приладів (права 2)
МВСА	Електрична «маса» ЦЕКБС 1
МВСВ	! Електрична «маса» ЦЕКБС 2
MBJ	Електрична «маса» верхньої поперечки щитка передка
MBL	Електрична «маса» ЦЕКБС 1
МВМ	Електрична «маса» ЦЕКБС 2
ME	Загальна «маса» кузова
MF	Задня права «масова» шина
MFP	Електрична «маса» автоматичного стоянкового гальма
MFPA	Електрична «маса» автоматичного гальма стоянки
MG	«Маса» лівої задньої частини кузова
MH	«Маса» двигуна
MHA	Загальна електрична «маса» двигуна
MHB	Електрична «маса» 2 лівого перед нього лонжерона
MHO	Електрична «маса» двигуна на лівому передньому лонжероні
MT	«Маса» аудіосистеми
NAA	Електронна «маса» ЦЕКБС 1
NAM	«Маса» електроприладів на лівій поперечині панелі приладів
NBCA	Електронна «маса» ЦЕКБС 1
NH	«Маса» електронних приладів
NM	Електронна «маса» подушки безпеки
NUA	Електронна «маса» блоку захисту та комутації 1

Перелік з'єднань та роз'ємів

Позначення з'єднань	Найменування з'єднання
R2	Роз'єм джгута панелі приладів / лівої задньої частини кузова
R3	Роз'єм джгута панелі приладів / двері водія
R4	Роз'єм джгута панелі приладів / двері пасажира
R13	Роз'єм джгута лівої задньої частини кузова / лівої задньої двері
R20	Двигун / система запалювання
R24	Роз'єм джгута двигун / система упорскування
R37	Роз'єм джгута двигун / система упорскування
R56	З'єднувальний роз'єм джгутів проводів двигуна та капота
R67	Роз'єм джгута передньої частини двигуна
R99	Роз'єм джгута панелі приладів / системи опалення
R106	Роз'єм джгута передньої частини двигуна/бампера
R107	Роз'єм джгута панелі приладів / передньої частини двигуна
R243	Роз'єм джгута правих задніх дверей / лівого заднього джгута
R244	Роз'єм джгута лівої задньої частини кузова / двері задка
R301	Роз'єм джгута панелі приладів / плафона освітлення
R319	Роз'єм джгута задньої частини / заднього бампера
R325	Роз'єм джгута салону / охоронної сигналізації
R339	Дах / люк даху
R348	Задня частина кузова / ксенонова лампа
R360	Задній лівий ліхтар / роз'єм причепа
R374	З'єднувальний роз'єм переднього джгута проводів та лівого заднього джгута проводів
R376	Роз'єм переднього правого сидіння
R377	Роз'єм переднього лівого сидіння
R397	З'єднувальний роз'єм проводки даху та мультимедійної системи
R423	З'єднувальний роз'єм заднього лівого джгута проводів та джгута проводів панелі приладів 2
R444	З'єднувальний роз'єм джгута проводів обігріву салону 1 та переднього джгута проводів
R447	З'єднувальний роз'єм сирени охоронної сигналізації та переднього джгута проводів
R448	З'єднувальний роз'єм ультразвукового блоку охоронної сигналізації та джгута проводів панелі приладів
R496	Роз'єм джгута салону / сигнальної лампи непристебнутого ременя безпеки
R655	Роз'єм джгута проводів перемикача регулятора швидкості / підрульові перемикачі
R999	Діагностичний роз'єм

Скорочення, прийняті на електричних схемах

скорочене найменування	Повне найменування
ALEVA	Прилади зовнішнього освітлення та автоматичний склоочисник
ASRESP	Система стабілізації траєкторії
В95	5-дверний хетчбек Х95
BVM5	5-ступінчаста МКП
BVM6	6-ступінчаста МКП
СЕРЕДА	центральний замок
CVTX	Безступінчаста коробка передач
D95	Купе Х95
DD	Правостороннє кермо
DG	Лівостороннє кермо
ЕА1	Рівень обладнання ЕА1
ЕА2	Рівень обладнання ЕА2
ЄАЗ	Рівень обладнання ЄАЗ
EA4	Рівень обладнання ЕА4
EAS	Рівень комплектації SPORT (СПОРТ)
ECLHB6	Лампи освітлення салону 6
ECLHB7	Лампи освітлення салону 7
FPASS	Автоматичне стоянкове гальмо
K4M	Двигун К4М
К4М768	Двигун К4М індекс 768
К4М848	Двигун К4М індекс 848
К4М858	Двигун К4М індекс 858
К4М866	Двигун К4М індекс 866
К95	Універсал Х95
LADECH	Газорозрядні лампи
LAVPH	Омивачі фари
LVAfRP	Електросклопідйомники задніх дверей, імпульсний склопідйомник та склопідйомник із травмозахисною функцією
LVARMA	Задній склопідйомник з механічним приводом
M4R	Двигун M4R
M4R711	Двигун M4R індекс 711
PRESE1	Функція захисту 1
PRESE2	Функція захисту 2
PROJAB	Протитуманні фари
RAD01	Аудіосистема, тип 01
RAD02	Аудіосистема, тип 02
RAD03	Аудіосистема, тип 03
RAD04	Аудіоустановка
RAD05	Аудіосистема, тип 05
RAD06	Аудіосистема, тип 06
RAD07	Аудіосистема, тип 07
RAD08	Аудіосистема №08
RAD09	Аудіоустановка
RDAVAR	Передній / задній датчики виявлення перешкод
RDPRAR	Задній датчик виявлення перешкоди
RET01	Зовнішні дзеркала заднього виду 01
RET02	Зовнішні дзеркала заднього виду 02
RET03	Зовнішні дзеркала заднього виду 03
RV	Регулятор швидкості
SALEVA	Без приладів зовнішнього освітлення та автоматичного склоочисника
SLDECH	Без ксенонової лампи
SOPO1	Система відчинення та зачинення дверей за допомогою магнітної картки
SOPO1C	Система відчинення та закривання дверей за допомогою магнітної картки 433 мГц, (стандартна)
SOPQ2	Система відчинення та закривання дверей у режимі «Вільні руки»
SOP02C	Система відчинення та закривання дверей у режимі «Вільні руки» 433 мГц
SPREST	Без додаткового обладнання
SPROJA	Без додаткової фари
SRA	Автомобіль без аудіосистеми
SRDPRO	Без радара контролю дистанції до автомобіля, що йде попереду
SSESP	Без системи стабілізації траєкторії
SSFRPA	Без автоматичного гальма стоянки
SSLVAR	Без заднього склопідйомника
SSRV	Без регулятора швидкості
SUPCPE	Система електроблокування внутрішніх ручок дверей у русі
ТНАВТ2	Запит температури в салоні 2
ТНАВТ3	Запит температури в салоні 3
THABT4	Запит температури в салоні 4
THABT5	Запит температури у салоні 5
TN	Звичайний дах
TQPAN	Панорамний люк даху
X95	Сімейство Х95

Перелік електроприладів

Позначення електроприладів	Найменування електроприладів
101	Прикурювач
103	Генератор
105	Основний електромагнітний звуковий сигнал
107	Акумуляторна батарея
119	ЕБУ АКП
120	ЕБУ системи упорскування
129	Перемикач програм, передній
130	Перемикач склопідйомника правих задніх дверей
131	Перемикач лівих задніх дверей
133	Клавіша керування склопідйомника пасажирських дверей
138	Електропривод замку правих задніх дверей
139	Електропривод замку лівих задніх дверей
140	Електропривод замку водійських дверей
141	Електропривод замку пасажирських дверей
146	Датчик детонації 1
147	Датчик тиску у впускному колекторі
149	Датчик ВМТ
150	Датчик швидкості обертання правого заднього колеса
151	Датчик швидкості обертання лівого заднього колеса
152	Датчик швидкості обертання правого переднього колеса
153	Датчик швидкості обертання лівого переднього колеса
156	Вимикач сигнальної лампи гальма стоянки
160	Вимикач стоп-сигналу
163	Стартер
166	Лампа освітлення правої частини номерного знака
167	Лампа освітлення лівої частини номерного знака
168	Лампа освітлення відділення для дрібних предметів
171	Електромагнітна муфта компресора кондиціонера
172	Правий задній ліхтар
173	Лівий задній ліхтар
174	Правий задній протитуманний ліхтар
175	Лівий задній протитуманний ліхтар
176	Права протитуманна фара
177	Ліва протитуманна фара
188	Електровентилятор системи охолодження двигуна
189	Правий заднім гучномовець
190	Лівий задній гучномовець
193	Форсунка 1
194	Форсунка 2
195	Форсунка 3
196	Форсунки 4
197	Форсунка 5
200	Електрообігрів заднього скла
201	Електродвигун склоnпідйомника правих задніх дверей
202	Електродвигун склоnпідйомника лівих задніх дверей
204	Електродвигун склонаймача пасажирських дверей
205	Манометричний вимикач
207	Датчик мінімального рівня гальмівної рідини
211	Електродвигун очищувача заднього скла
212	Електродвигун очищувача вітрового скла
213	Передній плафон
219	Насос омивачів фар
225	Діагностичний роз'єм
226	Права фара
227	Ліва фара
229	Реле звукового сигналу
234	Реле вентиляторів системи охолодження двигуна
235	Реле обігріву заднього скла
239	Ліве зовнішнє дзеркало заднього виду з електроприводом та електрообігрівом
240	Праве зовнішнє дзеркало заднього виду з електроприводом та електрообігрівом
242	Нижній кисневий датчик
243	Датчик рівня олії
244	Датчик температури охолоджуючої рідини системи упорскування
247	Комбінація приборів
257	Блок попереднього та подальшого підігріву
260	Коробка з плавкими запобіжниками та реле в салоні
261	Автомагнітола
272	Датчик температури повітря системи упорскування
300	Плафон освітлення задньої поперечки
304	Люк даху з електроприводом
317	Вимикач люка даху з електроприводом
319	Панель керування системи кондиціювання повітря
325	Пульт ДК радіоустановкою
331	Вимикач круїз-контролю
365	Правий високочастотний гучномовець
366	Лівий передній високочастотний гучномовець
369	Водяний насос охолодження підшипників турбокомпресора
371	Адсорбер
408	Датчик випарника
414	Датчик наявності води у дизельному паливі
427	ЕБУ системи охоронної сигналізації
433	Ультразвуковий датчик охоронної сигналізації
436	Електромагнітний клапан регулювання тиску наддуву
438	Кінцевий вимикач капота
449	Нагрівальний резистор підігрівача ДП
450	Реле підігрівача ДТ
475	Електродвигун рециркуляції
485	Багатофункціональний перемикач
506	Розетка для додаткового електроустаткування
509	Ліва лампа освітлення багажного відділення
515	ЕБУ системи запам'ятовування положення сидіння
523	Лампа освітлення водійських дверей
524	Лампа освітлення передніх пасажирських дверей
525	Лампа освітлення правих задніх дверей
526	Лампа освітлення лівих задніх дверей
537	Електродвигун коректора лівої Фари
538	Електродвигун коректора правої Фари
541	Лампа дзеркала, вставлена в сонцезахисний козирок
560	Кінцевий вимикач дверей задка
588	Лампа дзеркала, вставлена в сонцезахисний козирок з боку сидіння водія
597	Коробка з плавкими запобіжниками та реле в салоні
602	Реле вогнів заднього ходу
615	Вимикач підігріву водійського сидіння
616	Вимикач підігріву пасажирського сидіння
639	Допоміжний сигнал гальмування
754	Інтерфейс електрики та гідравліки
756	ЕБУ подушок безпеки та переднатягувачів ременів безпеки
111	Щиток запобіжників ланцюга електроживлення
789	Мікрофон радіотелефону з функцією «Вільні руки»
799	Датчик витрати повітря системи упорскування
833	Паливний насос та датчик рівня палива
844	Електродвигун приводу замка лючка заливної горловини паливного бака
845	Подушка безпеки пасажира №2
877	Електродвигун приводу правої заслінки змішування повітряних потоків
878	Електродвигун приводу лівої заслінки змішування повітряних потоків
886	Антенний підсилювач
887	Верхній кисневий датчик
898	Свічка додаткового підігріву
921	Потенціометр / датчик положення акселератора
979	Підігрівач шланга вентиляції картера
989	ЕБУ ксенонової лампи
1013	Розподільний вал із фазорегулятором
1014	Резистор малої швидкості електровентилятора системи охолодження двигуна
1023	Силовий модуль електровентилятора кондиціонера
1028	ПДК на двері водія
1029	ПДК на двері пасажира
1032	Датчик тиску в толливорозподільній рампі
1057	Датчик положення зчеплення
1066	Датчик температури палива
1067	Реле додаткового обігрівача салону.
1068	Реле додаткового обігрівача салону 2
1071	Датчик тиску наддуву турбокомпресора
1072	Свічка додаткового підігріву 2
1073	Свічка додаткового підігріву 3
1074	Свічка додаткового підігріву 4
1076	Блок дросельної заслінки із сервоприводом
1077	Котушка запалювання пальчикового типу циліндра 1
1078	Котушка запалювання пальчикового типу циліндра 2
1079	Котушка запалювання пальчикового типу циліндра 3
1080	Котушка запалювання пальчикового типу циліндра 4
1081	Вимикач обмежувача регулятора швидкості руху
1082	Зчитуючий пристрій картки, а/м без ключа запалювання
1083	Датчик присутності у правій передній ручці дверей, а/м без ключа запалювання
1084	Датчик присутності 8 лівої передньої ручки дверей, а/м без ключа запалювання
1085	Датчик присутності у правій задній ручці дверей, а/м без ключа запалювання
1086	Датчик присутності у лівій задній ручці дверей, а/м без ключа запалювання
1087	Кнопка запуску-зупинки двигуна, а/м без ключа запалювання
1088	Електричний замок кермової колонки
1094	ЕБУ ABS та/або системи стабілізації траєкторії
1105	Виконавчий механізм регулювання подачі палива
1106	Вимикач системи стабілізації траєкторії
1107	Комбінований датчик (кутового та поперечного прискорення)
1109	Датчик нейтрального положення МКП/вимикач світла заднього ходу
1113	Додатковий обігрівач салону
1115	Електродвигун вентилятора подачі повітря до ніг
1122	Мультиплексний ЕБУ водійських дверей
1127	Відеодисплей
1130	Датчик положення сидіння водія
1132	Правий задній високочастотний гучномовець
1133	Лівий задній високочастотний гучномовець
1140	Датчик швидкості на виході з КП
1144	Модуль вимкнення акумуляторної батареї
1150	Силовий циліндр змінного об'єму
1156	Електровентилятор 1 салону
1198	Регулятор тиску в паливорозподільній рампі
1202	Датчик тиску холодоагенту
1208	Радіоантена
1216	ЕБУ ручки управління автоматичним гальмом стоянки
1217	ЕБУ автоматичного гальма стоянки
1218	Зовнішній лівий задній датчик системи паркування
1219	Зовнішній правий задній датчик системи паркування
1220	Внутрішній лівий задній датчик системи паркування
1221	Внутрішній правий задній датчик системи паркування
1222	ЕБУ системи паркування
1223	Зумер системи паркування
1232	Рульове керування із електропідсилювачем
1249	Фронтальна подушка безпеки водія
1265	Датчик положення розподільного валу впускних клапанів
1272	Чейнджер компакт-дисків
1284	Правий ліхтар двері багажного відділення
1285	Лівий ліхтар двері багажного відділення
1287	Датчик температури на вході повітряного фільтра системи вентиляції салону
1299	Передній датчик тиску турбіни турбокомпресора
1301	Перепускний електромагнітний клапан рециркуляції відпрацьованих газів
1322	Замок дверей задка
1337	Блок захисту ланцюгів та комутації
1340	Внутрішнє дзеркало заднього виду
1372	Датчик висоти задньої частини кузова
1373	Датчик висоти передньої частини кузова
1374	Антена виявлення картки з функцією «Вільні руки» у двері водія
1375	Антена виявлення картки з функцією «Вільні руки» передніх дверей пасажира
1382	Розетка для додаткового електроустаткування на другому ряду сидінь
1385	Вимикач звукового сигналу на рульовому колесі
1390	Вимикач із реостатом регулювання Фар
1391	Вимикач центрального замку/аварійної сигналізації
1396	Передня внутрішня антена виявлення картки з функцією «Вільні руки»
1397	Задня внутрішня антена виявлення картки з функцією «Вільні руки»
1398	Центральна внутрішня система виявлення картки з функцією «Вільні руки»
1400	Електродвигун 1 спинки сидіння водія
1402	Електродвигун підйому водійського сидіння
1404	Електродвигун регулювання сидіння водія в поздовжньому напрямку
1415	Датчик дощу / датчик інтенсивності сонячного освітлення
1423	Вимикач ліхтаря підсвічування дзеркала у лівому протисонячному козирку
1424	Вимикач ліхтаря підсвічування дзеркала у правому протисонячному козирку
1440	Вимикач системи паркування
1441	Замок відключення подушки безпеки пасажира
1460	Електромагнітний клапан рециркуляції відпрацьованих газів
1461	Заслінка впуску повітря
1475	Електромагнітний клапан регулювання тиску наддуву
1519	Органи керування під кермовим колесом
1550	Блок інтерфейсу додаткового обігрівача
1576	Датчик присутності пасажира
1584	Задня внутрішня антена виявлення картки з функцією «Вільні руки»
1589	Датчик температури на вході турбокомпресора
1597	Передній гучномовець водія
1598	Передній гучномовець пасажира
1601	Модуль сигналізатора про непристебнутий ремень безпеки
1603	Розподільний вал впускних клапанів із фазорегулятором
1615	«+» реле сигнальної лампи «двигун працює»
1623	Ліва бічна шторка безпеки
1624	Права бічна шторка безпеки
1625	Переднатягувач, котушка лівого переднього ременя безпеки
1626	Переднатягувач. котушка правого переднього ременя безпеки
1627	Переднатягувач лівої задньої котушки
1628	Переднатягувач правої задньої котушки
1634	Лівий зовнішній датчик системи контролю паркування
1635	Лівий передній внутрішній датчик системи контролю паркування
1636	Правий передній зовнішній датчик системи контролю паркування
1637	Правий передній внутрішній датчик системи контролю паркування
1638	Передній звуковий сигналізатор системи контролю паркування
1645	Елемент підігріву подушки сидіння водія
1646	Елемент підігріву спинки сидіння водія
1647	Елемент підігріву подушки сидіння пасажира (SIEGE)
1648	Елемент підігріву спинки сидіння пасажира (SIEGE)
1657	Клавіатура мультимедійної системи
1667	Управління матрицею мультиплексних дверей
1679	Вимикач замку середнього ременя безпеки на задньому сидінні
1714	Блок інтерфейсу CAN (мультиплексна мережа)
1724	Первинний датчик швидкості обертання коробки
1735	Датчик температури на вході каталітичного нейтралізатора
1747	Датчик тиску на повітряній заслінці перед турбокомпресором
1759	Датчик кінця ходу педалі зчеплення
1760	«+» реле 1 АКБ з функцією відключення у фазі запуску
1762	«+» реле АКБ без функції відключення у фазі запуску
1777	Друкована радіоантена (вбудована в заднє скло)
1799	Вимикач ременя безпеки на лівому передньому сидінні
1800	Вимикач ременя безпеки на правому передньому сидінні
1801	Вимикач ременя безпеки на лівому задньому сидінні
1802	Вимикач ременя безпеки на правому задньому сидінні
1803	Переднатягувач поясної лямки ременя безпеки на лівому передньому сидінні
1804	Переднатягувач поясної лямки ременя безпеки на правому передньому сидінні
1811	Ліва передня подушка протипіднирування (подушка противислизування)
1812	Права передня подушка протипіднирування (подушка противислизання)
1813	Ліва бокова шторка (подушка безпеки;
1814	Права бічна шторка (подушка безпеки)
1822	Ліва передня бічна подушка безпеки для захисту грудної клітки та тазу
1823	Права передня бічна подушка безпеки для захисту грудної клітки та тазу
1838	Звуковий сигнал охоронної сигналізації
1853	ЕБУ елемента підігріву сидіння водія
1854	ЕБУ елемент підігріву сидіння пасажира
1865	Ультразвуковий датчик охоронної сигналізації (ТХ)
1872	Датчик температури у салоні
1873	Мінусовий вивід акумуляторної батареї
1874	Багатофункціональна антена
1877	Розетка для мультимедійного обладнання
1886	Перешкододавчий фільтр обігріву заднього скла
1887	Перешкододавчий фільтр обігріву заднього скла 2
1890	Електромагнітний відсічний клапан форсунки 5
1892	Задній правий електродвигун приводу автоматичного гальма стоянки
1893	Задній лівий електродвигун приводу автоматичного гальма стоянки
1907	Антенний комутаційний блок
1920	Блок звукового сигналу елементів, що відкриваються (WAG)
1959	Аудіо роз'єм мультимедійної системи (блок С)
1989	Датчик відносного тиску протисажевого фільтра
