Заміна стартера

Двигун К4М

Встановіть автомобіль на витяг.

Вимкніть акумулятор. Зніміть верхню кришку двигуна.

Послабте хомут кріплення впускного повітропроводу до блоку дросельної заслінки.

Від'єднайте відвідний повітропровід від корпусу повітряного фільтра.

Зніміть:

• повітропровід на виході корпусу повітряного фільтра;

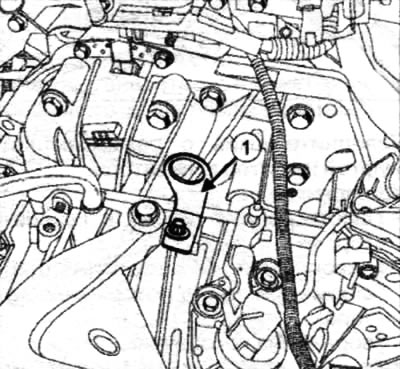

• підйомний вушок з боку коробки передач (1);
• болти кріплення захисту картера двигуна;
• захист піддону картера двигуна.

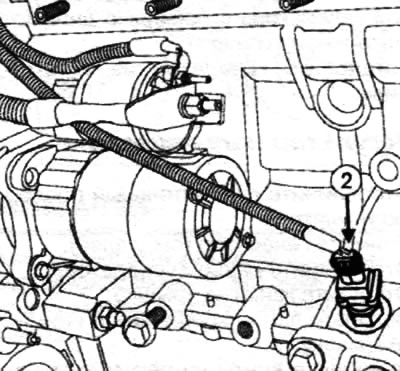

Від'єднайте роз'єм (2) датчика рівня масла.

Відведіть джгут дротів від датчика рівня масла.


Зніміть:

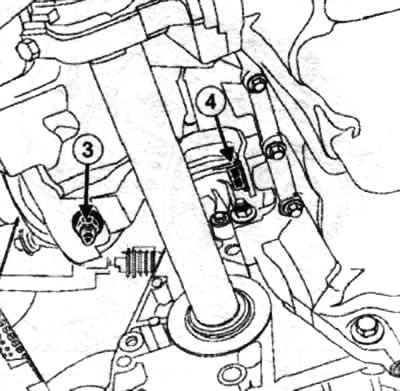

• гайку кріплення (3) кронштейна випускного колектора;
• болт кріплення (4) кронштейна випускного колектора до блоку циліндрів;
• кронштейн випускного колектора

Зніміть:

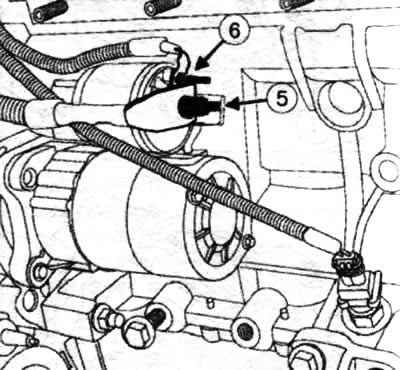

• гайку кріплення (5) дроту живлення стартера;
• гайку кріплення (6) дроту ланцюга збудження стартера.

Відведіть у бік електропроводу стартера.

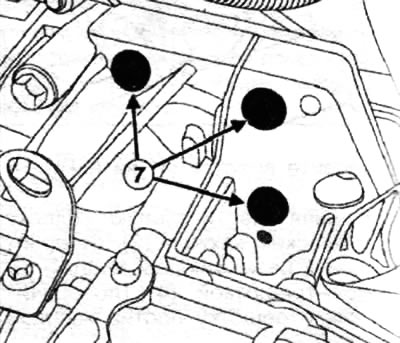

Відкрутіть болти кріплення (7) стартера та зніміть стартер.



Перевірте наявність втулки.

Встановіть стартер.

Встановіть на місце електропроводку стартера.

Затягніть необхідним моментом:

• гайку кріплення дроту живлення стартера 8 Нм;
• гайку кріплення дроту ланцюга збудження стартера 5 Нм.

Встановіть кронштейн колектора.

Затягніть гайку та болт кріплення кронштейна випускного колектора 44 Нм.

Затягніть потрібний момент хомут кріплення впускного повітропроводу до блоку дросельної заслінки 6 Нм.

Двигун M4R

Встановіть автомобіль на витяг. Вимкніть акумулятор. Зніміть захист піддону картера двигуна та впускний колектор.


Від'єднайте:

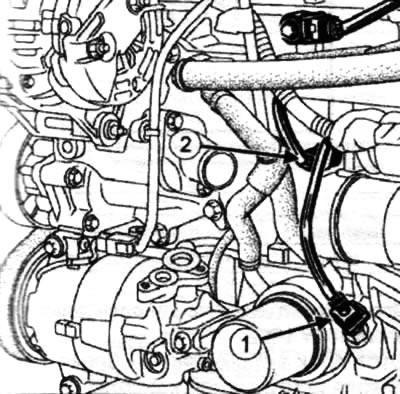

• колодку дротів (1) від датчика тиску олії;
• роз'єм датчика тиску олії (2).

Зніміть:

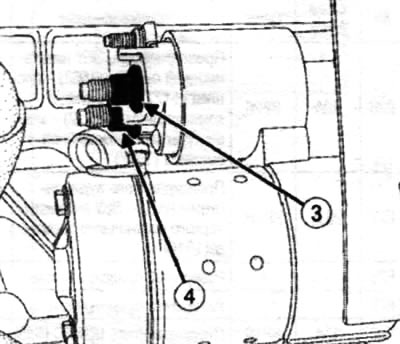

• гайку кріплення роз'єму силового ланцюга стартера (3);
• гайку кріплення роз'єму ланцюга збудження стартера (4).

Зніміть:

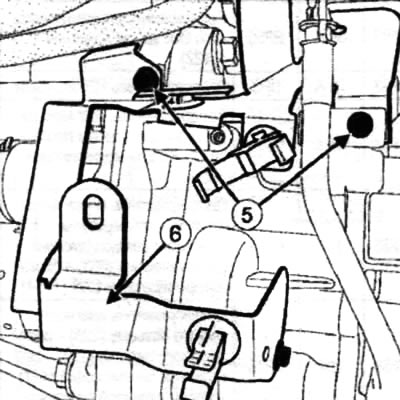

• болти кріплення (5) з утримувача джгута проводів (6);
• тримач джгута дротів.

Відведіть убік джгут проводів стартера.

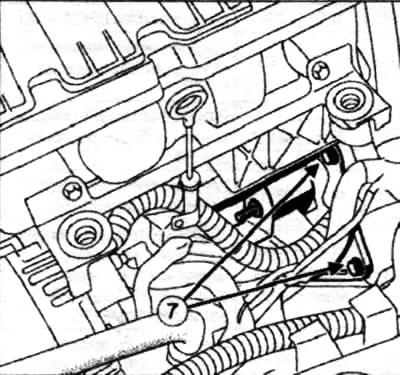

Зніміть болти кріплення (7) та стартер.

Встановіть стартер і затягніть болти кріплення стартера 62 Нм.




Встановіть тримач джгута дротів.

Затягніть необхідним моментом:

• гайку кріплення роз'єму обмотки збудження стартера 5 Нм;
• гайку кріплення роз'єму живлення стартера 9 Нм.
