Загальні відомості
Дані автомобілі в обов'язковому порядку комплектуються системою автоматичного регулювання кожної фари в залежності від висоти кузова, прискорення, гальмування та швидкості автомобіля, а також омивачем фар.
Увага. Забороняється включати лампу, не встановлену в блок фару (це небезпечно для зору).
Ксенонові лампи загоряються при напрузі 20 000 В і працюють при змінній напрузі 85 В. Перед зняттям дайте охолонути всім «блоків високої напруги».
Перед виконанням будь-яких робіт обов'язково вимкніть акумуляторну батарею, починаючи з мінусової клеми.
Примітка. Кут нахилу світлових пучків у вертикальній площині регулюєте я залежно від швидкості руху автомобіля.
За швидкості вище 30 км/год дальність освітлення збільшується.
У цих лампах нитка розжарювання відсутня. Світлове випромінювання у таких лампах генерується двома електродами, укладеними в кварцову колбу, що містить стиснений газ (ксенон) та ртутні пари.
Кожна фара має блок високої напруги (баласт).
Блок високої напруги та ксенонова лампа можуть бути замінені окремо від фари.

Далеке світло фар доповнюється ксеноновими лампами, якщо ближнє світло вимкнене, на ксенонову лампу не подається напруга живлення і світлова сигналізація здійснюється лише далеким світлом фар.
Якщо ближнє світло (ксенонові лампи) увімкнено, при включенні світлової сигналізації вмикається дальнє світло фар і на електромагніт подається напруга (ксенонові лампи продовжують горіти). Цей електромагніт змінює світловий потік ближнього фар.

У разі несправності електромагніта або системи зміни світлового потоку необхідно замінити фару.

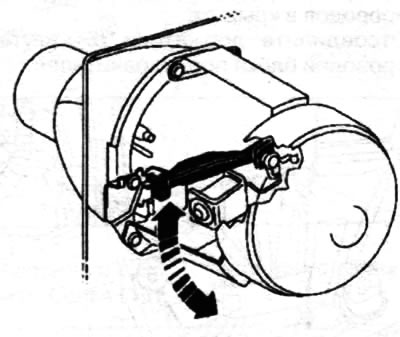

Перевірка електромагніту
При подачі світлового сигналу (при вимкненому ближньому світлі) увімкнення дальнього світла фар повинно супроводжуватися подачею живлення на електромагніт (його включення помітно на слух).
Перевірка системи зміни світлового потоку
Увага. Не ставайте перед фарами (небезпечно для зору).

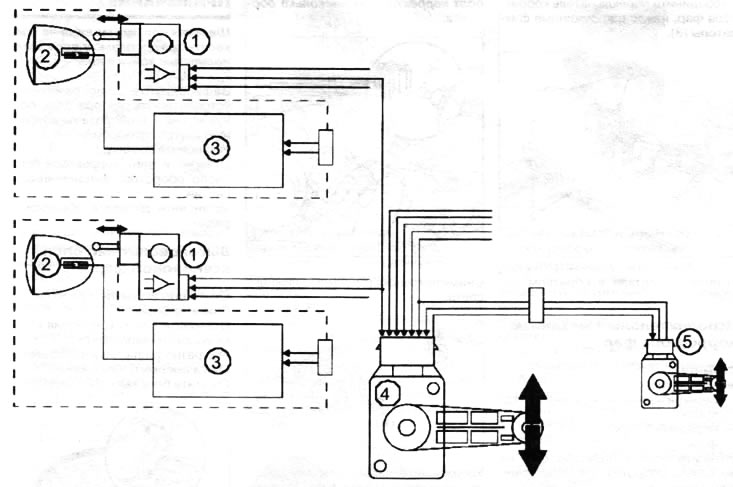

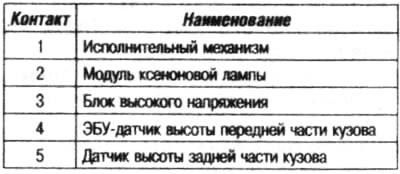

Блок-схема підключення фар із ксеноновими лампами
Роз'єднайте роз'єм лампи далекого світла.
Встановіть перед фарами пристрій для налаштування фар.
Увімкніть ближнє світло фар.
Поставте важіль перемикача зовнішнього освітлення та покажчиків повороту у положення далекого світла фар.
Потік кольору повинен змінитися.

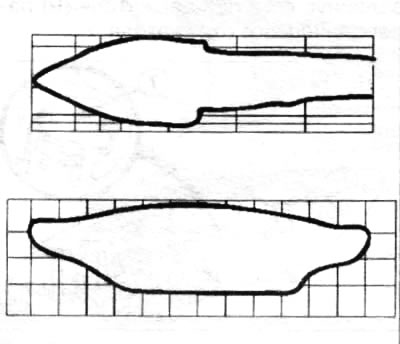

Світловий потік ближнього світла фар

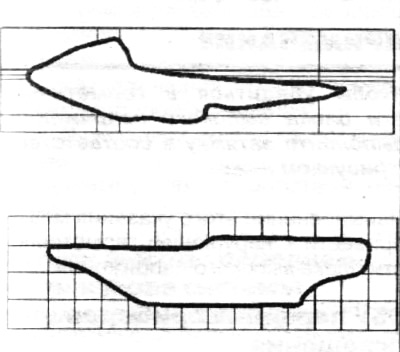

Світловий потік далекого світла фар
