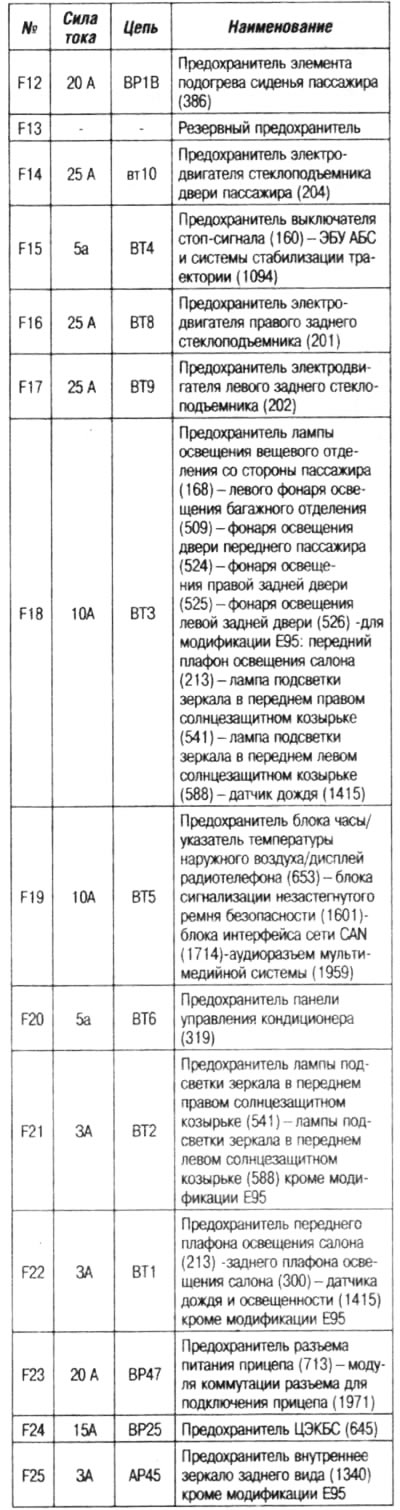

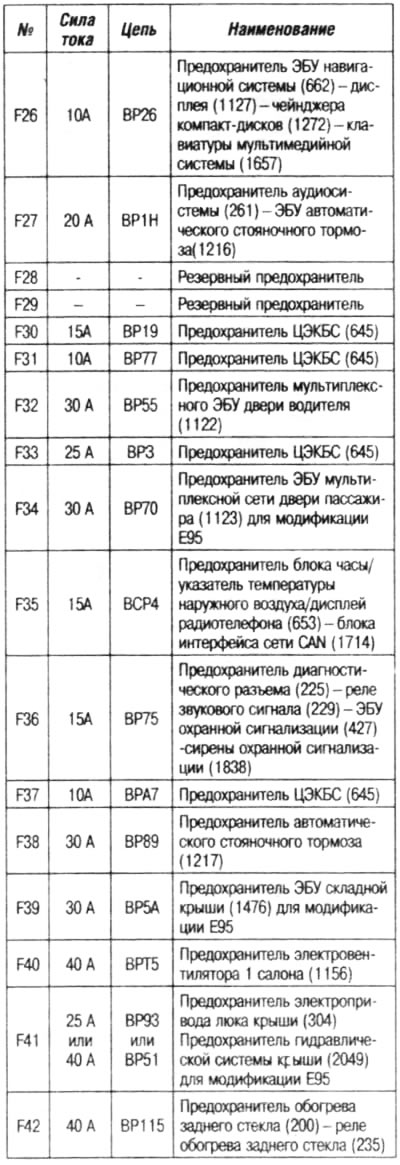

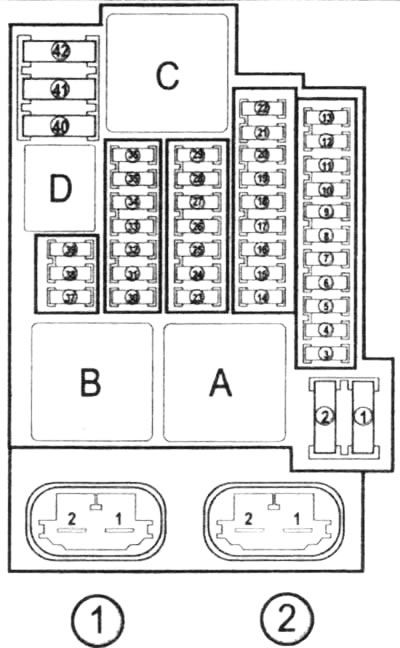

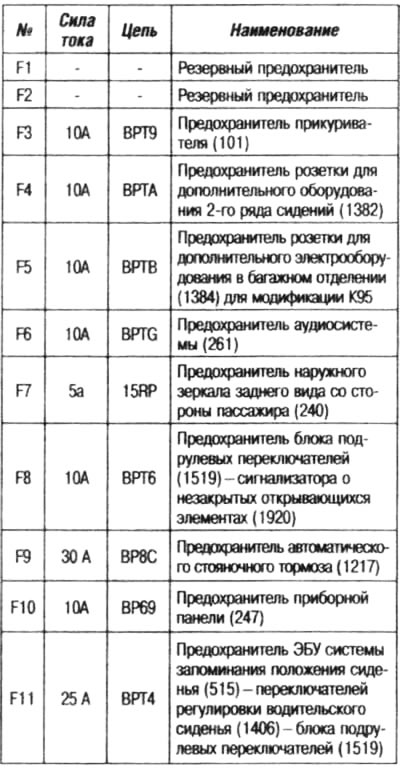

Блок запобіжників та реле в салоні (260)

Примітка. У цьому розділі в дужках вказано цифрові коди, наприклад (260), які використовуються в електричних схемах.

Блок розташований у салоні, в лівій нижній частині панелі приладів.

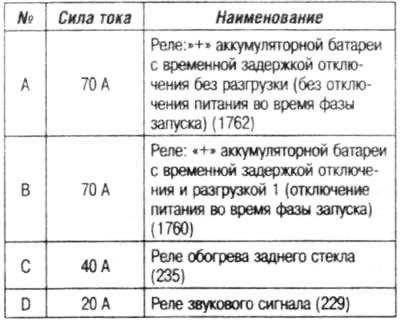

Призначення реле (залежно від рівня комплектації)

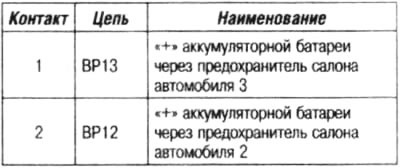

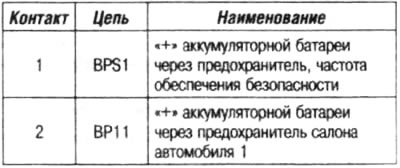

Призначення контактів гнізда 1




Призначення контактів гнізда 2

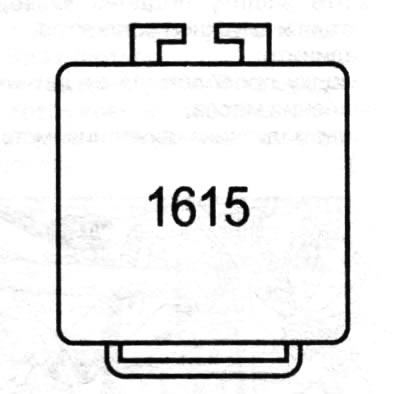

Реле «+» при працюючому двигуні (1615)

Цей блок реле розташований під сидінням пасажира.

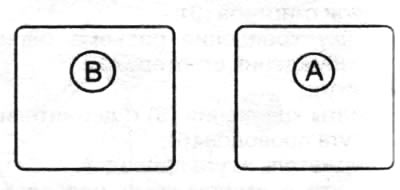

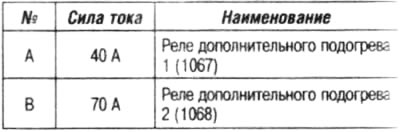

Запобіжник реле додаткового обігрівача 1 та 2

Цей блок встановлений на блоці обігрівача центральної консолі. Додатковий обігрівач, модифікація потужністю 1000 Вт.
