Зніміть кришку під дзеркалом заднього виду.

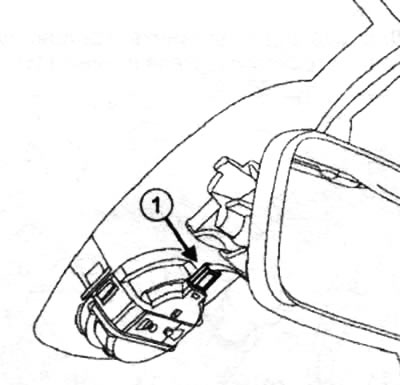

Від'єднайте роз'єм (1) датчика дощу та освітлення.

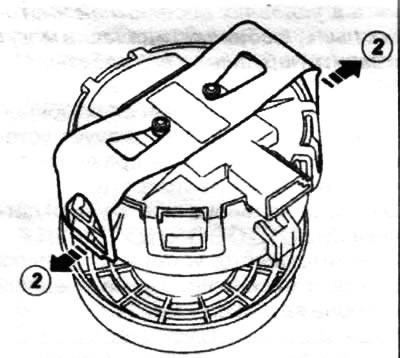

Від'єднайте два бічні фіксатори (2) датчика дощу та освітлення за допомогою важеля для зняття оббивки (Car. 1363).
Зніміть датчик дощу та освітлення.

Примітка. Після зняття датчика дощу та освітленості не використовуйте стару основу, що приклеюється.

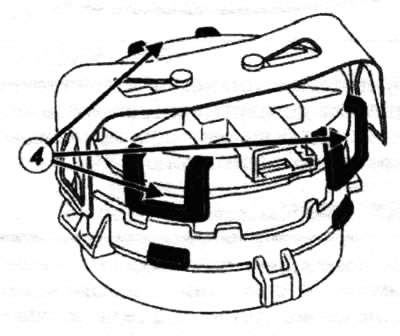

Зніміть блок друкованої плати датчика дощу та освітлення, натиснувши на фіксатори (4) невелику викрутку з плоским лезом.

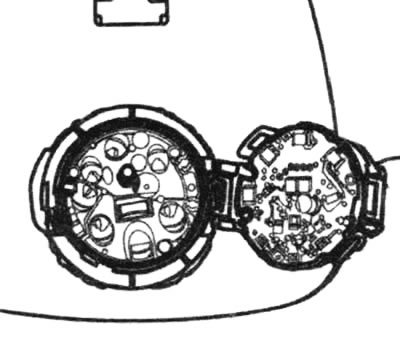

Зніміть блок друкарської схеми датчика дощу та освітлення.

Увага. Зняття та встановлення датчика дощу та освітленості необхідно виповпяти в умовах абсолютної чистоти: пил, будь-яка частинка тканини можуть спричинити порушення його роботи.
Не торкайтеся пальців електронної частини датчика. Датчик слід встановити на автомобіль відразу після вилучення з упаковки.

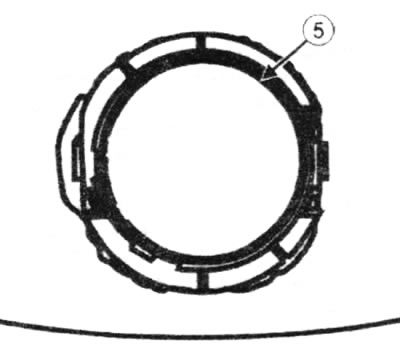

Очистіть кільце датчика (5).
Очистіть місце встановлення датчика дощу та освітлення на зовнішній стороні вітрового скла.

Правильне встановлення та положення датчика дощу та освітленості супроводжуються клацанням при закритті бічних фіксаторів.
Примітка. Щоб уникнути пошкодження основи, що наклеюється, не змінюйте положення датчика дощу і освітленості після його встановлення на вітрове скло.
Зачекайте 5 хвилин перед підключенням датчика дощу та освітлення для видалення повітря між основою, що наклеюється, і вітровим склом.
При заміні датчика дощу та освітлення встановіть його та закрийте бічні фіксатори.
Підключіть роз'єм датчика дощу та освітлення.

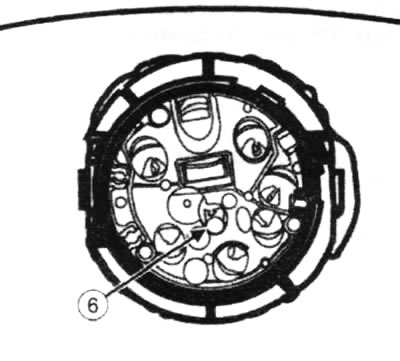

При заміні вітрового скла встановіть нову основу, що приклеюється, чутливим світлопровідним елементом (6) до скла.
Встановіть блок друкованої плати датчика дощу та освітленості роз'ємом догори.
Закріпіть фіксаторами блок друкованої плати датчика дощу та освітленості на новій підставі, що приклеюється.

Закріпіть датчик дощу та освітленості на кріпильній основі вітрового скла за допомогою бічних фіксаторів.
Зачекайте 5 хвилин перед підключенням датчика дощу та освітлення.
З'єднайте роз'єм датчика дощу та освітлення.
Клацніть частини корпусу під дзеркалом заднього виду.
Ініціалізуйте новий датчик діагностичним приладом, дотримуючись вказівок меню «Операції після ремонту».
