Зніміть (див. відповідні операції у розділах книги):
- облицювання стійок отвору вітрового вікна;
- центральну консоль;
- фронтальну подушку безпеки водія;
- рульове колесо;
- вузол підрульових перемикачів;
- вимикач блокування подушки безпеки;
- нижнє облицювання панелі приладів;
- речовий ящик;
- передню панель;
- зчитуючий пристрій картки;
- панель керування кондиціонером.
Зніміть аудіосистему та дисплей.
Зніміть:
- комбінацію приладів;
- центральне сопло вентиляції панелі приладів;
- гучномовці для відтворення верхніх частот з верхньої частини панелі приладів.
Позначте трасу прокладки джгута проводів приладів панелі та розташування її кріплень навколо блоку передньої подушки безпеки пасажира.

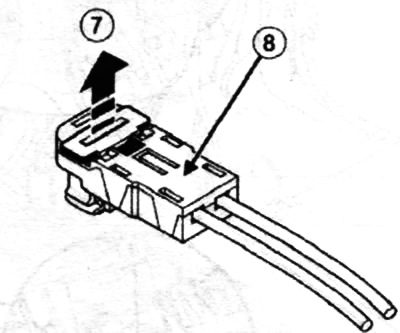

Розблокуйте роз'єм фронтальної подушки безпеки пасажира (8) у точці (7).

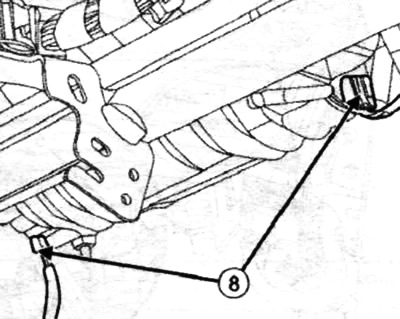

Від'єднайте роз'єм передньої подушки безпеки пасажира (8).

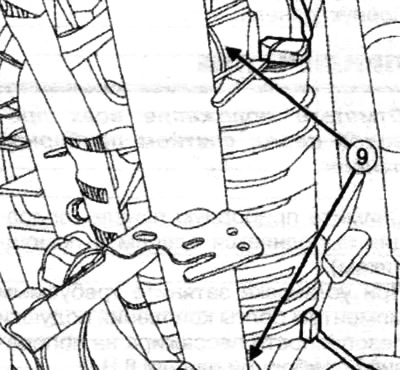

Викрутіть болти кріплення подушки безпеки пасажира (9) з поперечки приладової панелі.

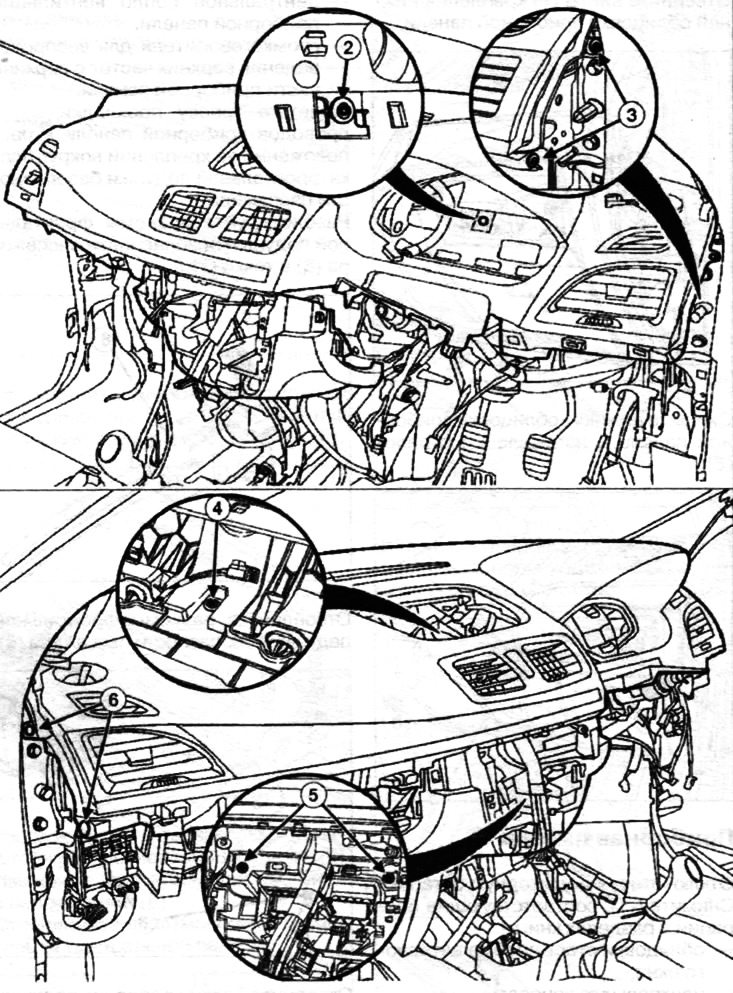

Відкрутіть болти кріплення (2), (3), (4), (5) і (6) і злегка відхиліть панель приладів.
Примітка. Позначте положення всіх дротів перед зняттям панелі приладів.
Зніміть панель приладів (операція виконується вдвох з помічником).
При установці затягніть необхідним моментом болти кріплення подушки безпеки пасажира на поперечині панелі приладів 8 Нм.
