Двері задка

Цю операцію можна виконати двома способами.

Зняття без петель: цей метод в основному використовується при заміні дверцят задка.

Зняття з використанням петель: цей метод в основному використовується при заміні корпусу та встановленні дверей задка.

Вимкніть акумулятор. Зніміть оббивку дверцят задка.

Оббивка дверей задка

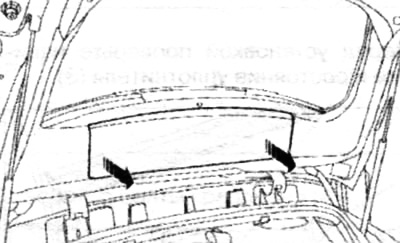

Зніміть середнє облицювання.

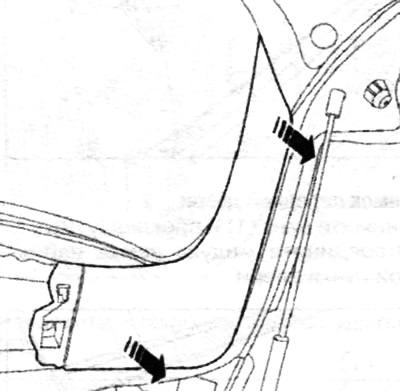

Зніміть бічні облицювання.

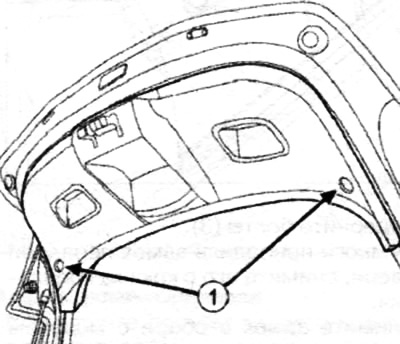

Викрутіть гвинти (1) і зніміть оббивку дверцят задка.



Під час встановлення перевірте стан фіксаторів, за потреби замініть їх.


Від'єднайте роз'єми:

• електродвигуна очисника заднього скла;
• замку дверей;
• вимикача відчинення дверей задка;
• елемента обігріву заднього скла;
• верхнього стоп-сигналу;
• антени;
• задніх ліхтарів двері.

Зніміть:

• джгут проводів дверей задка;
• трубку омивача заднього скла;
• упори дверей задку.

Упори дверей задка

Примітка. Газонаповнений упор встановлений так, щоб не допустити витоку. Перед зняттям газонаповненого упору позначте напрямок установки (положення корпусу та штока), щоб встановити його в попереднє положення.

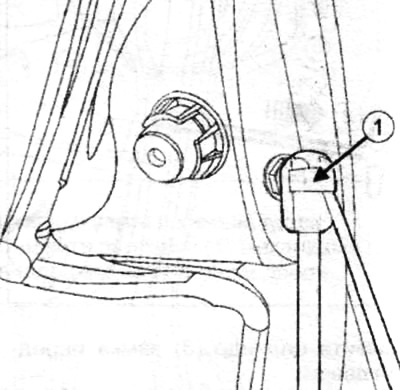

Від'єднайте фіксатори (1), не знімаючи їх.

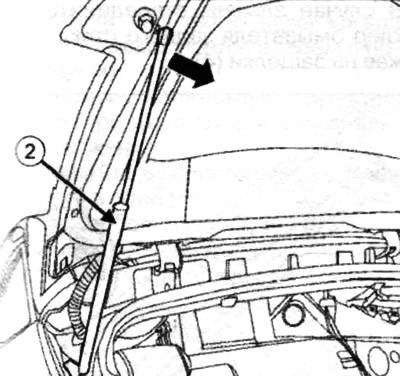

Зніміть газонаповнений упор дверцят задка (2), утримуючи двері на вазі.

Зминання без петель

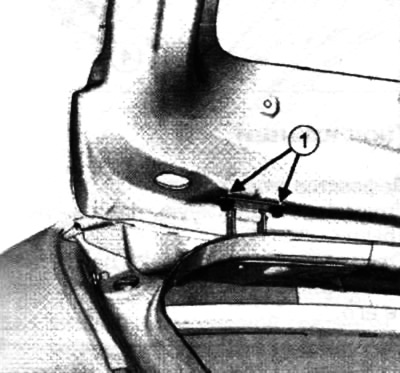

Відкрутіть болти (1) і зніміть двері задньої частини (операція виконується вдвох з помічником).

Зняття з використанням петель

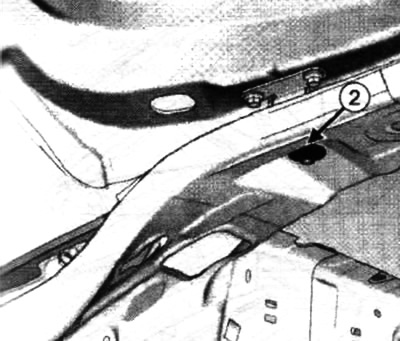

Відкрутіть гайки (2) і зніміть двері задньої частини (операція виконується вдвох з помічником).
