Злийте холодоагент із холодильного контуру за допомогою заправної станції.
Вимкніть акумулятор.
Зніміть:
- важелі очищувача вітрового скла;
- ґрати ніші повітрозабору;
- короб під ґратами ніші повітрозабору;
- механізм очищувача вітрового скла.

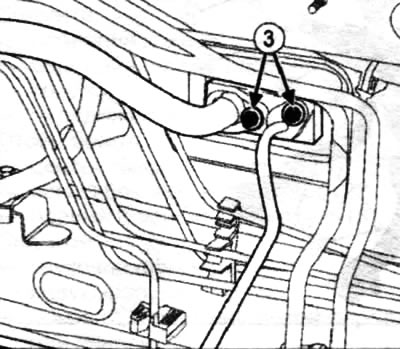

Викрутіть болти (3) кріплення фланця трубопроводів редуктора.
Увага. Щоб уникнути витоку холодоагенту, не пошкодіть (не деформуйте, не перегинайте тощо) трубопровід.
Від'єднайте з'єднувальні трубопроводи від редуктора.
Зніміть ущільнення з'єднувального трубопроводу.
Заглушіть отвори пробками.
Встановіть кліщі (Ms. 583) на шланги радіатора.
Від'єднайте шланги радіатора обігрівача,
Зніміть:
- панель приладів;
- передній бічний розподільчий повітропровід;
- поперечку приладової панелі.

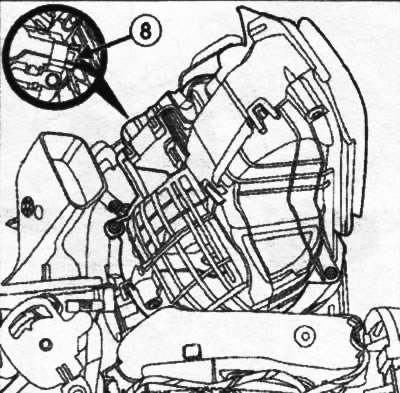

Від'єднайте роз'єм живлення (8) та електропроводку обігрівача. Зніміть обігрівач у збиранні. Зніміть з обігрівача такі елементи (див. малюнок «Блок обігрівача»):
- електродвигун приводу заслінки змішування повітряних потоків у лівій частині салону;
- електродвигун приводу заслінки змішування повітряних потоків у правій частині салону;
- електродвигун приводу заслінки розподілу повітряних потоків;
- фільтр системи вентиляції салону;
- редуктор;
- електродвигун приводу заслінки рециркуляції повітря;
- трос приводу заслінки рециркуляції повітря;
- електровентилятор системи охолодження двигуна;
- блок керування електровентилятором;
- датчик температури випарника;
- радіатор обігрівача;
- реле нагрівальних елементів опалення;
- Нагрівальні елементи опалення салону.
Замініть ущільнення холодильного трубопроводу.
Увага. Щоб унеможливити витік, перед встановленням нових прокладок перевірте стан привалочної поверхні трубопроводів. Поверхня має бути чистою і не мати подряпин.
Для полегшення встановлення змастіть прокладки олією для компресора кондиціонера.
Встановіть нові прокладки на з'єднувальні трубопроводи холодильного контуру.
Встановіть деталі у зворотному порядку.
