Блок керування електровентилятором

Від'єднайте облицювання центральної консолі з лівого боку.

Зніміть:

• нижнє облицювання панелі приладів;
• лівий передній повітропровід подачі повітряних потоків до ніг.

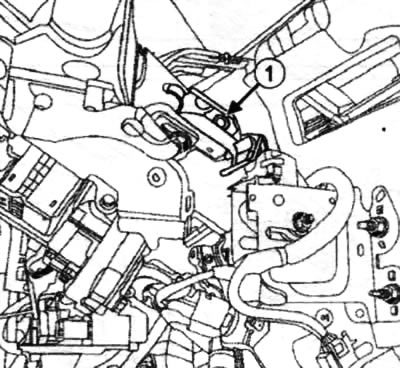

Зніміть болт буфера педалі гальма (1).

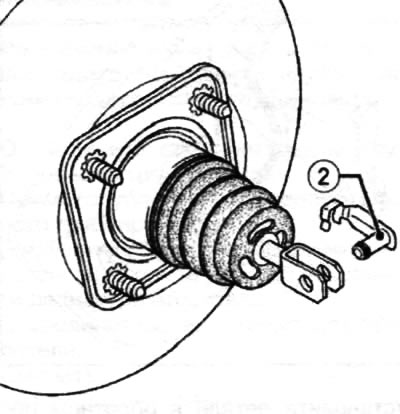

Зніміть кільце сполучної осі та сполучну вісь із подвійним стопором (2), вакуумного підсилювача.

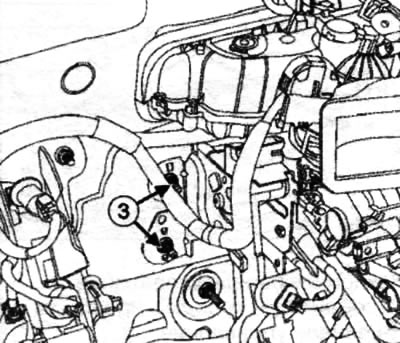

Відкрутіть гайки (3) кріплення педалі гальма.

Примітка. Не від'єднуєте роз'єм від педалі гальма та педалі акселератора та замініть вимикач стоп-сигналу у разі його пошкодження.

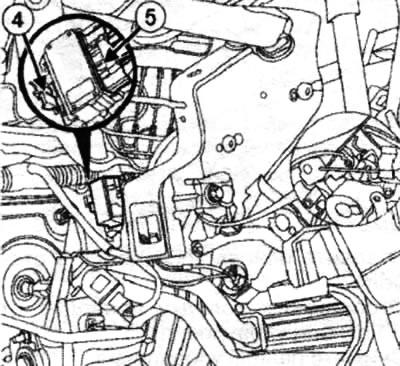

Частково зніміть гальмо педаль. Від'єднайте блок керування електровентилятором салону у точці (4).



Від'єднайте роз'єм (5) від блоку керування електровентилятором салону.



Замініть сполучну вісь між педаллю гальма та штоком вакуумного підсилювача гальм та болт буфера педалі гальма.

Встановіть деталі у зворотному порядку.
