Багатофункціональний кронштейн (двигун із обігрівачем)

Моменти затягування
Болти кріплення багатофункціонального кронштейна на блоці циліндрів	44 Нм
Болт кріплення багатофункціонального кронштейна до піддону картера двигуна	25 Нм

Зняття

Встановіть автомобіль на двостійковий підйомник.

Вимкніть акумулятор.

Зніміть:

• праве переднє колесо,
• правий передній підкрилок,
• болти кріплення захисту піддону картера двигуна,
• захисний екран.

Зніміть передній бампер.

Зніміть:

• ремінь приводу допоміжного обладнання,
• генератор.
• болти кріплення насоса гідропідсилювача рульового керування,
• болт кріплення трубопроводу високого тиску до блоку циліндрів

Закріпіть насос гідропідсилювача кермового керування на передній панелі кузова.

Зніміть:

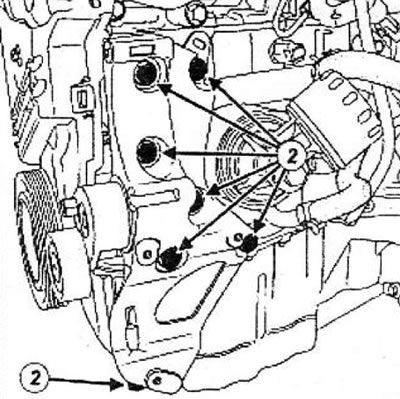

• болти (2) кріплення багатофункціонального кронштейна,
• багатофункціональний кронштейн.

Встановлення

Встановіть функціональний кронштейн.

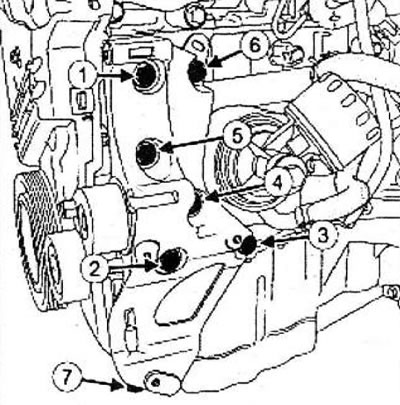

Закрутіть, не затягуючи, болти (1)-(7).



Попередньо затягніть болти кріплення багатофункціонального кронштейна (1) та (2) на блоці циліндрів 5 Нм.


Послабте затягування болтів (1) та (2) на половину оберту.

Попередньо затягніть болт кріплення багатофункціонального кронштейна (7) на піддоні картера двигуна 5 Нм.

Попередньо затягніть болти кріплення багатофункціонального кронштейна (1) та (2) на блоці циліндрів 5 Нм.

Попередньо затягніть болти кріплення багатофункціонального кронштейна (3), (4), (5), (6) на блоці циліндрів 5 Нм.

Затягніть необхідним моментом у зазначеному порядку (1), (2), (3), (4), (5), (6) болти кріплення багатофункціонального кронштейна на блоці циліндрів (44 Нм).

Затягніть болт кріплення багатофункціонального кронштейна до піддону картера двигуна (25 Нм) (7).

Встановіть:

• насос гідропідсилювача рульового керування,
• болти кріплення насоса гідропідсилювача рульового керування,
• болт кріплення трубопроводу високого тиску до блоку циліндрів
• генератор,
• ремінь приводу допоміжного обладнання.

Встановіть передній бампер.

Встановіть на місце праве переднє колесо.

Підключіть акумулятор.
