Паливорозподільна рампа/форсунки

Моменти затягування
Болти кріплення паливорозподільної рампи	9 Нм
Гайки кріплення захисту паливорозподільної рампи	21 Нм

Зняття

Вимкніть акумулятор.

Зніміть:

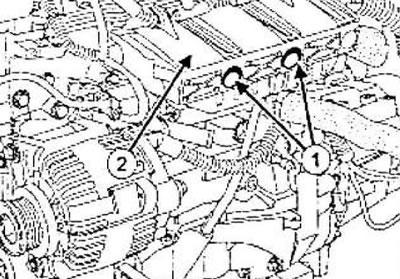

• дві гайки (1) кріплення захисту паливорозподільної рампи,
• захист паливорозподільної рампи (2).

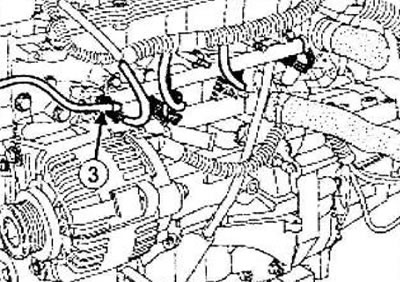

Від'єднайте штуцер (3) палива, що підводить, від паливорозподільної рампи.



Встановіть заглушки.

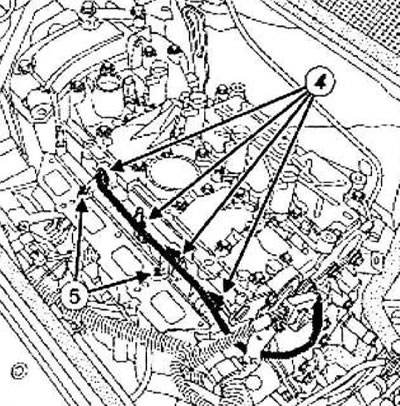

Роз'єднайте роз'єми (4) форсунок.

Зніміть:

• болти (5) кріплення паливорозподільної рампи,
• паливорозподільну рампу разом із форсунками, обережно потягнувши до передньої частини автомобіля.

Зніміть:

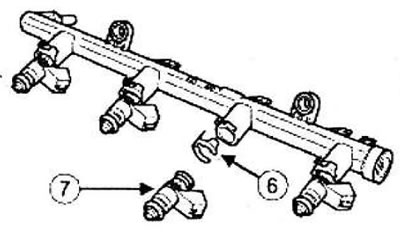

• тримачі (6) форсунок,
• форсунки (7).

Заглушіть отвори пробками.

Встановлення

Деталі, що підлягають обов'язковій заміні:

• Утримувач форсунки на паливорозподільній рампі,
• Прокладання форсунки.

Встановіть нові прокладки на кожну форсунку, форсунки на паливорозподільну рампу, новий хомут на кожну форсунку.

Видаліть заглушки.

Встановіть паливорозподільну рампу разом із форсунками.

Затягніть болти кріплення паливорозподільної рампи (9 Нм).

Приєднайте:

• колодки дротів від форсунок,
• штуцер підвідного паливопроводу до паливорозподільної рампи.

Встановіть захист рамки палива.

Затягніть потрібні моменти дві гайки кріплення захисту розподільної рампи (21 Нм).

Підключіть акумулятор.
