Електромагнітний клапан рециркуляції відпрацьованих газів (K9K)

Моменти затягування: Болти кріплення електромагнітного клапана рециркуляції відпрацьованих газів - 10 Нм.

Примітка: Електромагнітний клапан рециркуляції газів, що відпрацювали, запресований в блок рециркуляції відпрацьованих газів.

Зняття

Зніміть корпус повітряного фільтра.

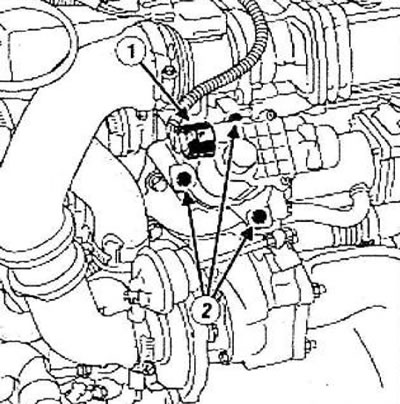

Роз'єднайте роз'єм (1) електромагнітного клапана рециркуляції ОГ.

Зніміть:

• болти (2) кріплення електромагнітного клапана рециркуляції ОГ,
• електромагнітного клапана рециркуляції відпрацьованих газів,
• прокладання електромагнітного клапана рециркуляції відпрацьованих газів.

Примітка: Використовуйте пристрій для відділення електромагнітних клапанів рециркуляції ОГ, заблокованих у кронштейнах охолоджувача ОГ з боку коробки передач.

Зніміть:

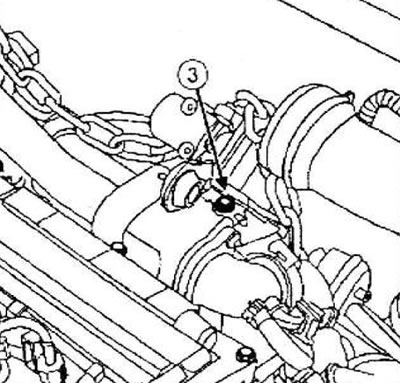

• болт кронштейна (3) з корпусу повітряного фільтра,
• лапку кріплення корпусу повітряного фільтра.

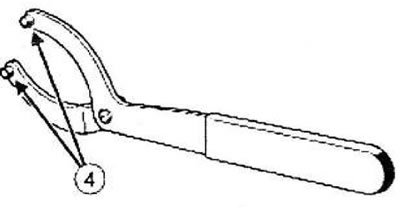

Вставте виступи (4) пристрою в отвори кронштейна електромагнітного клапана рециркуляції ОГ.




Розблокуйте електромагнітний клапан рециркуляції ОГ, повертаючи його навколо осі за допомогою пристосування.

Встановіть:

• лапку кріплення корпусу повітряного фільтра,
• болт в кронштейн повітряного фільтра.

Встановлення

Деталі, що підлягають обов'язковій заміні: прокладання електромагнітного клапана рециркуляції газів, що відпрацювали.

За допомогою тампонів для матування сірого кольору почистіть:

• привалочну поверхню електромагнітного клапана рециркуляції ОГ у разі повторного використання,
• привалочну поверхню кронштейна охолоджувача ОГ із боку коробки передач.

Протріть очищувачем поверхонь:

• привалочну поверхню електромагнітного клапана рециркуляції ОГ у разі повторного використання,
• привалочну поверхню кронштейна охолоджувача ОГ із боку коробки передач.

Увага! Для забезпечення герметизації привалені поверхні повинні бути чистими, сухими та без слідів олії (не торкайтеся їх пальцями).

Встановіть електромагнітний клапан рециркуляції газів, що відпрацювали, з новою прокладкою.

Затягніть зазначеним моментом болти кріплення електромагнітного клапана рециркуляції відпрацьованих газів (10 Нм).

З'єднайте роз'єм електромагнітного клапана рециркуляції відпрацьованих газів.

Встановіть корпус повітряного фільтра.
