Електровентилятор системи охолодження двигуна (двигун K4M)

Зняття

Вимкніть акумулятор.

Зніміть:

• захист паливорозподільної рампи,
• глушник шуму впуску.

Від'єднайте:

• шланги гідропідсилювача рульового керування на електровентиляторі,

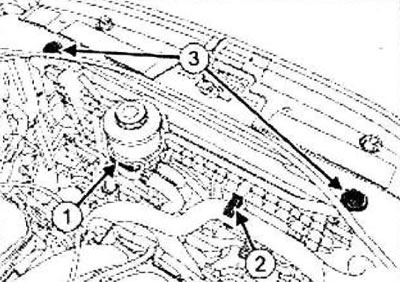

• бачок насоса гідропідсилювача рульового керування від кронштейна в точці (1),
• шланг охолодження двигуна у точці (2).

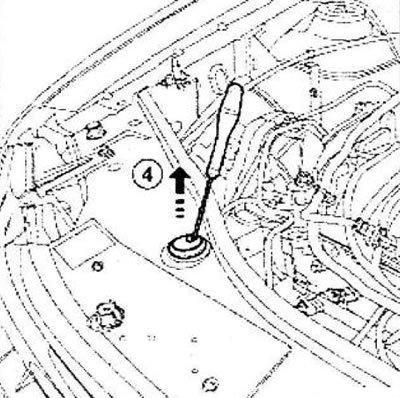

Натисніть на засувки установочних штифтів (3) електровентилятора системи охолодження двигуна за допомогою викрутки та посуньте їх у напрямку стрілки (4).


Підв'яжіть бачок насоса гідропідсилювача кермового керування до двигуна.

Зніміть кронштейн бачка насоса гідропідсилювача кермового керування.

Моделі з обігрівачем

Роз'єднайте роз'єм електровентилятора системи охолодження двигуна (5).



Від'єднайте джгут проводів електровентилятора від системи охолодження двигуна.


Відведіть у бік від електровентилятора системи охолодження двигуна такі елементи.

Викрутіть болти кріплення радіатора системи охолодження двигуна (6).

Моделі з кондиціонером

Від'єднайте:

• роз'єм електровентилятора системи охолодження двигуна (7),
• роз'єм резистора електровентилятора системи охолодження двигуна (8).

Від'єднайте джгут проводів електровентилятора від системи охолодження двигуна.

Відведіть у бік від електровентилятора системи охолодження двигуна такі елементи.

Викрутіть болти кріплення радіатора системи охолодження двигуна (6).



Від'єднайте кріплення з'єднувального трубопроводу між конденсатором та редуктором у точці (9).

Увага! Щоб уникнути витоку холодоагенту, не пошкодіть (не деформуйте, не перегинайте тощо) трубопровід.

Потягніть електровентилятор у напрямку стрілки (10), провівши його під з'єднувальним трубопроводом між конденсатором та редуктором.

Усі моделі

Примітка: При виконанні цієї операції не пошкодіть ребра, що охолоджують (радіатора, конденсора та ін.).


Зніміть електровентилятор системи охолодження двигуна через верх автомобіля.

У разі заміни

Зніміть з електровентилятора системи охолодження двигуна:

• тримачі шлангів гідропідсилювача рульового управління,
• тримач проводки.

Встановлення

У разі заміни встановіть на електровентиляторі системи охолодження двигуна:

• тримачі шлангів гідропідсилювача рульового управління,
• тримач проводки.

Установка проводиться у порядку, зворотному зняттю.

Підключіть акумулятор.

Перевірка роботи електровентилятора системи охолодження двигуна

Запустіть двигун.

Від'єднайте колодку проводів від температури рідини, що охолоджує.

Перевірте роботу електровентилятора охолодження двигуна.

Приєднайте:

• роз'єм датчика температури охолоджуючої рідини,
• датчик системи.

Зупиніть двигун.
