Механізм очищувача вітрового скла

Моменти затягування
Болти кріплення механізму очищувача вітрового скла	8 Нм
Кріплення механізму переднього склоочисника	8 Нм

Зняття

Поверніть перемикач склоочисника з положення (0) у положення (1), потім із положення (1) у положення (0).

Вимкніть акумулятор.

Зніміть важелі склоочисника.

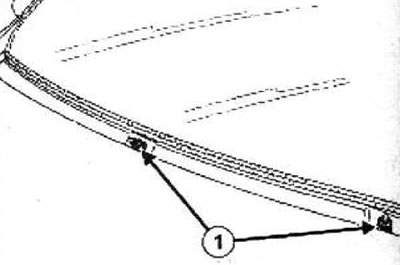

Зніміть ковпачки гайок (1).

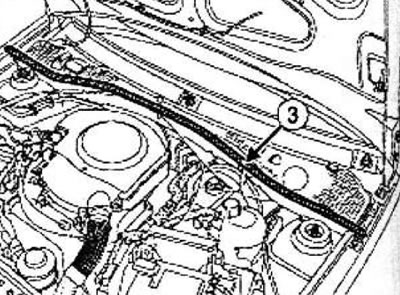

Зніміть ущільнювач (3) відсіку.

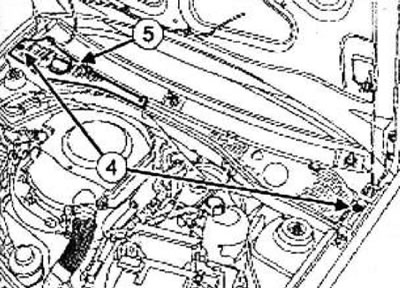

Зніміть:

• два бічні гвинти кріплення (4) решітки ніші повітрозабору,
• праву половину решітки ніші повітрозабору (5).

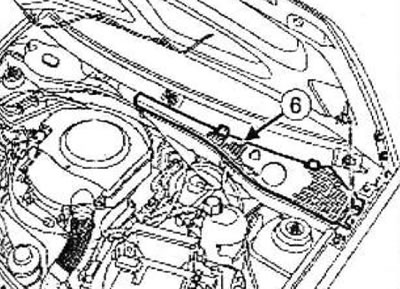

Зніміть ліву половину решітки ніші повітрозабору (6).

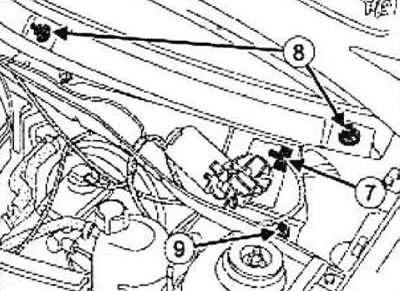

Роз'єднайте роз'єм (7) електродвигуна склоочисника.

Примітка: Гайки кріплення (8) механізму склоочисника крихкі: їхня різьбова частина виконана з пластмаси.

Зніміть:

• болти кріплення механізму очищувача вітрового скла (8),
• болти (9) кріплення механізму очищувача вітрового скла,
• шайби.

Витягніть механізм очищувача вітрового скла.

Встановлення

Встановіть:

• механізм очищувача вітрового скла,
• шайби,
• болти кріплення механізму очищувача вітрового скла,
• болти кріплення механізму очищувача вітрового скла.

Затягніть необхідним моментом:

• болти кріплення механізму очищувача вітрового скла (8 Нм),
• гайки кріплення механізму переднього склоочисника (8 Нм).

З'єднайте роз'єм електродвигуна очищувача вітрового скла.


Встановіть:

• праву половину решітки ніші повітрозабору.
• праву половину решітки ніші повітрозабору.
• два бічні гвинти кріплення решітки ніші повітрозабору,
• ущільнювач моторного відсіку,
• захисні ковпачки гайок механізму очищувача вітрового скла.

Підключіть акумулятор.

Увага! Для забезпечення правильної траєкторії руху важелів склоочисника необхідно ініціалізувати електродвигун склоочисника.

Поверніть перемикач склоочисника із положення (0) у положення (1), потім із положення (1) у положення (0).

Встановіть важелі склоочисника.
